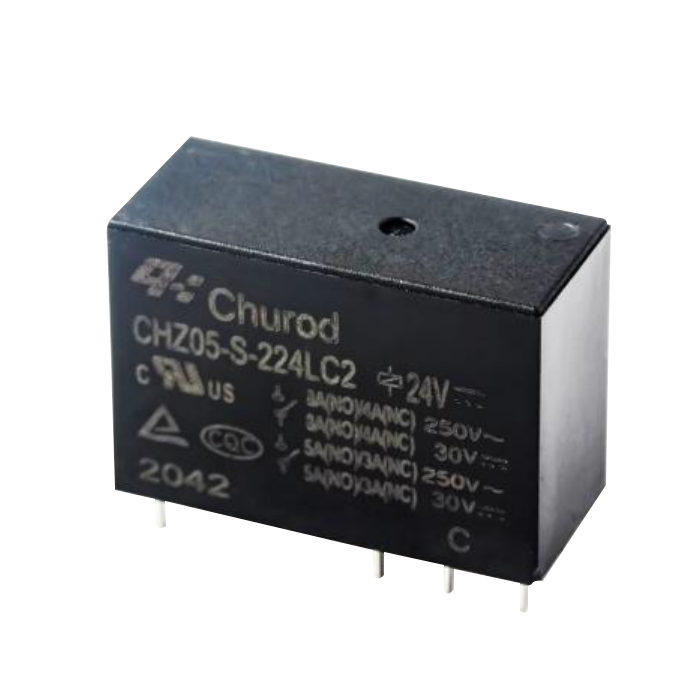

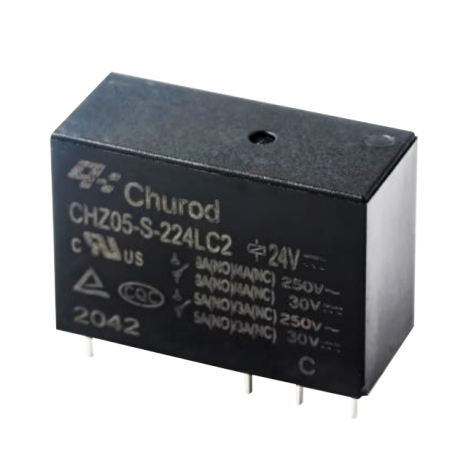

Relais de puissance miniature 8A : CHZ05 Agrandir l'image

Relais de puissance miniature 8A : CHZ05 | CHUROD EUROPE

Optimisez votre conception avec ce relais de puissance miniature, offrant une dimension extérieure de 29,2 mm × 12,8 mm × 20,9 mm.

Plus de détails

Téléchargement

Documentation CHZ05

Téléchargez ce fichier (548.41k)

Description

Ce relais polyvalent est disponible avec une disposition des contacts 2 Forme A (DPST) ou 2 Forme C (DPDT), et est conçu pour satisfaire les exigences strictes des certifications cULus, TUV, CQC. Avec une résistance diélectrique de 5 000 VAC entre la bobine et le contact, ainsi que des options de bobines sensibles et standards, Le relais de classe F est conforme aux normes RoHS et REACH SvHC, disponible en version sans halogène et résistant au fil incandescent pour une performance sécurisée et durable.

Caractéristiques :

  • Dimension extérieure (29,2 mm × 12,8 mm × 20,9 mm)
  • Disposition des contacts 2 Forme A (DPST) ou 2 Forme C (DPDT)
  • Conçu pour répondre aux exigences cULus, TUV, CQC
  • Résistance diélectrique de 5 000 VAC entre la bobine et le contact
  • Bobines sensibles et standards disponibles
  • Type Classe F
  • Conformité RoHS
  • Conformité REACH SvHC
  • Type sans halogène disponible
  • Type résistant au fil incandescent

Spécificités :

Operate voltage 75% of nominal voltage or less
Release voltage 5% of nominal voltage or more
Operate time
(At nominal voltage)		 20ms max.
Release time(At
nominal voltage)		 8ms max.
Insulation resistance 1,000 MΩ min. (at 500 VDC)
Dielectric strength Between coil and contacts 5,000 VAC, 50/60 Hz for 1 min
Between open contacts 1,000 VAC, 50/60 Hz for 1 min
Surge voltage between coil and contacts 10,000V(1.2/50μs)
Vibration resistance Destruction 10 to 55 Hz.,1.5mm double amplitude
Malfunction 10 to 55 Hz.,1.5mm double amplitude
Shock resistance Destruction 1,000 m/s2(100G approximately )
Malfunction 100 m/s2(10G approximately)
Ambient temperature Operating:   -40~+85℃
(without icing or condensation)
Ambient humidity Operating: 20% to 85% RH
Terminal PCB terminals
Enclosure (94V-0 Flammability Ratings) V: Vented(Flux-tight, RTII)
S: Sealed(Wash-tight, RTIII)
Weight Approx. 13g
