Description

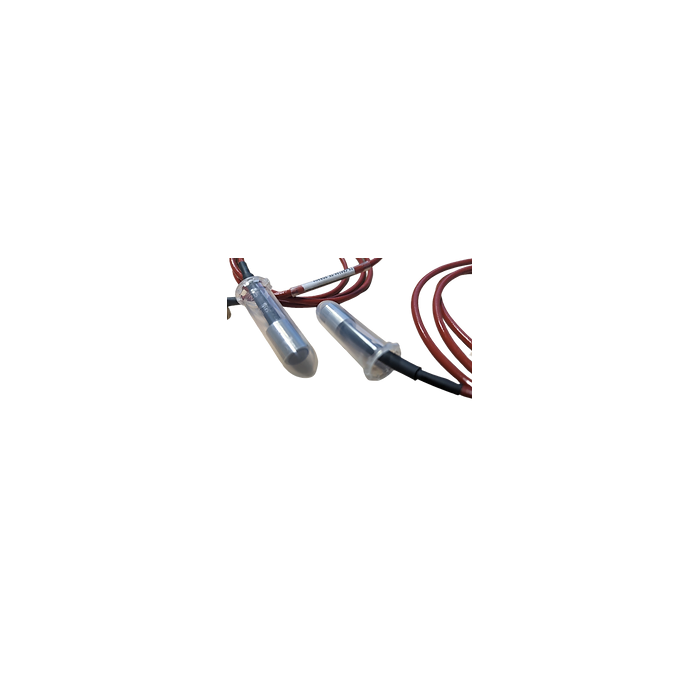

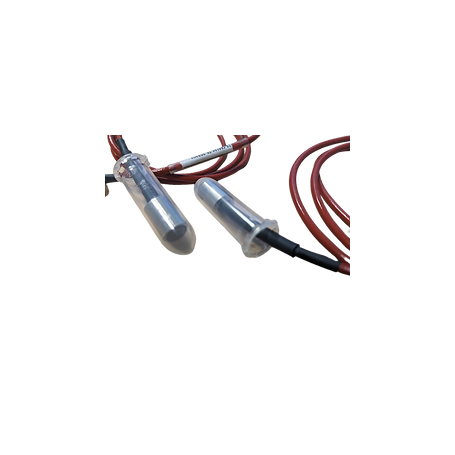

Les capteurs de flux thermique dynamiques de la série DHF (Dynamic Heat Fluxmeters) de Nextherm Sensing sont conçus pour la détection et la mesure des phénomènes thermiques ultra-rapides. Basés sur une technologie à film conducteur mince associé à un thermocouple type K, ces capteurs mesurent à la fois la température de surface et le flux thermique incident avec une réactivité exceptionnelle (jusqu’à 1 microseconde selon le modèle). Ils sont particulièrement adaptés à l’instrumentation de tests pyrotechniques, de détonation, ou d’ignition moteur, ainsi qu’à toute application nécessitant une analyse rapide des événements thermiques transitoires.
Avantages :
- Temps de réponse ultra-court : inférieur à 1 µs pour les modèles DHF-01, idéal pour les phénomènes transitoires rapides.
- Double fonction : mesure simultanée du flux thermique et de la température de surface.
- Conception robuste : film métallique haute température (tungstène ou platine) déposé sur substrat céramique isolant (Macor®, alumine, zircone, hafnia).
- Excellente résistance CEM et stabilité de mesure, même en conditions sévères.
- Facilité d’intégration sur surface plane ou par montage fileté / bride (option).
- Calibration complète : bain thermostatique pour la température + laser CO₂ pour la dynamique.
Caractéristiques principales :
| Modèle | Type de thermocouple | Plage de température | Épaisseur du film | Temps de réponse (τ₆₃%) |
|---|
| DHF-10 |
Type K (Cr-Al) |
0 à +1300 °C |
10 µm |
< 1 ms |
| DHF-01 |
Type K (Cr-Al) |
0 à +1300 °C |
1 µm |
< 1 µs |
Structure du capteur :
- Film métallique : tungstène (W) en standard – autres métaux sur demande (Pt, Ni, etc.).
- Substrat isolant : Macor® (M1) en standard – alternatives possibles : alumine, zircone ou hafnia.
- Thermocouple : type K (chromel-alumel) intégré à la surface du film pour une mesure moyenne radiale.
- Connexion : câble 1 m avec connecteur miniature type K (fiche plate).
Applications typiques :
- Essais de détonation et pyrotechnie.
- Mesures lors d’allumage de moteurs fusées ou turbines.
- Caractérisation d’événements thermiques rapides (1 µs à 1 ms).
- Essais dans les secteurs aéronautique, défense, nucléaire et énergétique.
- Recherche appliquée à la propulsion, combustion et sécurité incendie.
Pourquoi choisir la série DHF Nextherm Sensing :
- Technologie film mince céramique offrant une réactivité thermique inégalée.
- Mesure fiable du flux thermique instantané et de la température de surface.
- Compatibilité avec les protocoles de calibration laser et bancs d’essai dynamiques.
- Fabrication française, calibrée et testée en laboratoire Nextherm Sensing.
- Support technique et accompagnement expert assurés par ES France.
