Description

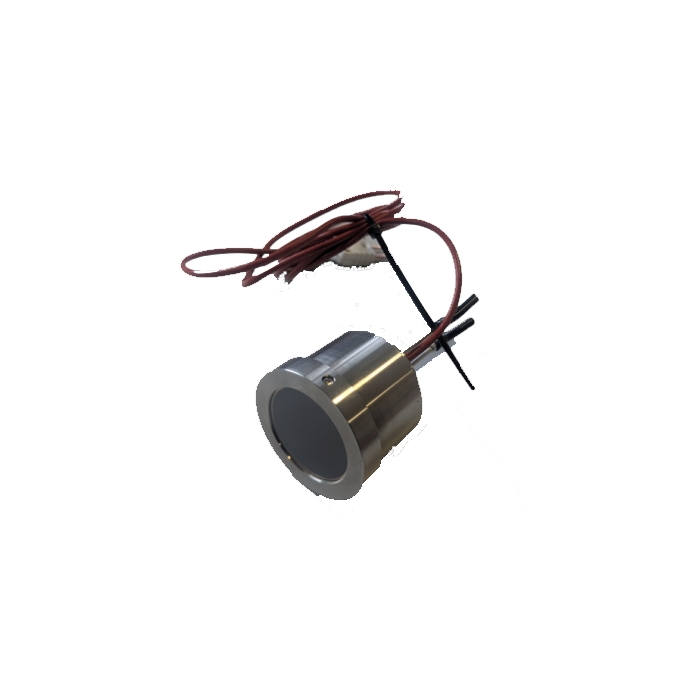

Les capteurs de flux thermique refroidis de la série CHF développés par Nextherm Sensing sont conçus pour la mesure continue et instantanée de flux thermiques élevés, de quelques kW/m² jusqu’à plusieurs MW/m². Dérivés de la technologie à inertie IHF, ces capteurs intègrent un système de refroidissement liquide optimisé permettant un fonctionnement stable et durable, même sous très haut flux. Disponibles en versions radiative, convective ou totale, ils s’adaptent à toutes les conditions de test en laboratoire ou en environnement industriel sévère.
Avantages :
- Mesure continue à haut flux (jusqu’à plusieurs MW/m²) avec stabilité thermique garantie.
- Système de refroidissement intégré (circulation d’eau ou bain thermostaté) pour des essais prolongés.
- Design robuste et compact : structure inox 316L, résistance aux environnements hostiles.
- Versions personnalisables : radiative, convective ou mixte, avec hublots et revêtements optiques spécifiques.
- Large gamme d’interfaces mécaniques (bride, filetage ou montage libre) pour une intégration flexible.
- Calibrage complet : en température (bain thermostatique Pt100) et en flux (banc laser CO₂ 525 W).
Caractéristiques principales :
| Modèle | Plage de flux typique | Version | Montage standard | Type de capteur | Refroidissement |
|---|
| CHF Compact |
Jusqu’à plusieurs MW/m² |
Convectif, radiatif ou total |

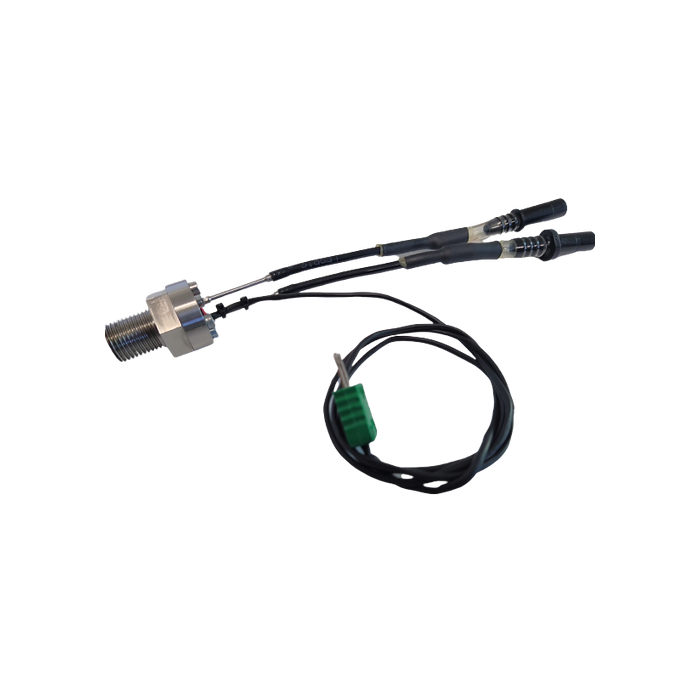

Bridé ou fileté (M1, M2) |
Thermocouple type K intégré |
Échangeur liquide interne |
| CHF-GD |
10 à 100 kW/m² |
Convectif ou radiatif |
Montage libre (M3) |
Thermocouple type K intégré |
Refroidissement eau ou bain thermostaté |
Options et configurations :
- Câblage : câble thermocouple type K Ø0,5 mm, gaine silicone soie de verre (480 °C), longueur 1 m (autres sur demande).
- Connecteurs :
- C1 – Miniature standard (220 °C)
- C2 – Haute température en céramique (650 °C)
- C3 – Plastique renforcé presse-étoupe
- Hublots spéciaux :
- Saphir, quartz, ZnSe, CaF₂, N-BK7 selon bande spectrale d’analyse (0,2 à 15 µm)
- Revêtements optiques sur mesure (filtre passe-bande, haute transmission >91 %)
- Refroidissement : circulation d’eau, liquide caloporteur ou bain thermostatique régulé.
- Logiciel de mesure : NexTest™ pour acquisition et traitement des données en temps réel (LabVIEW®).
Applications typiques :
- Mesure de flux thermique en fours industriels, fonderies, chambres à combustion.
- Surveillance de procédés énergétiques et de turbomachines.
- Essais de résistance thermique et de sécurité incendie.
- Instrumentation de bancs d’essais en environnement sévère.
- Tests dans les secteurs aéronautique, nucléaire et défense.
Pourquoi choisir la série CHF Nextherm Sensing :
- Mesure fiable et répétable sur de longues durées, même en flux extrêmes.
- Technologie à refroidissement liquide intégrée, sans dérive ni dégradation du capteur.
- Versions radiatives, convectives et mixtes couvrant toutes les configurations de transfert thermique.
- Fabrication et calibration françaises garantissant la traçabilité métrologique.
- Support technique et accompagnement expert assurés par ES France.
