Description

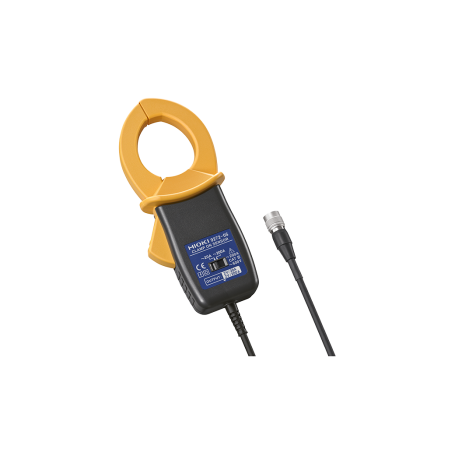

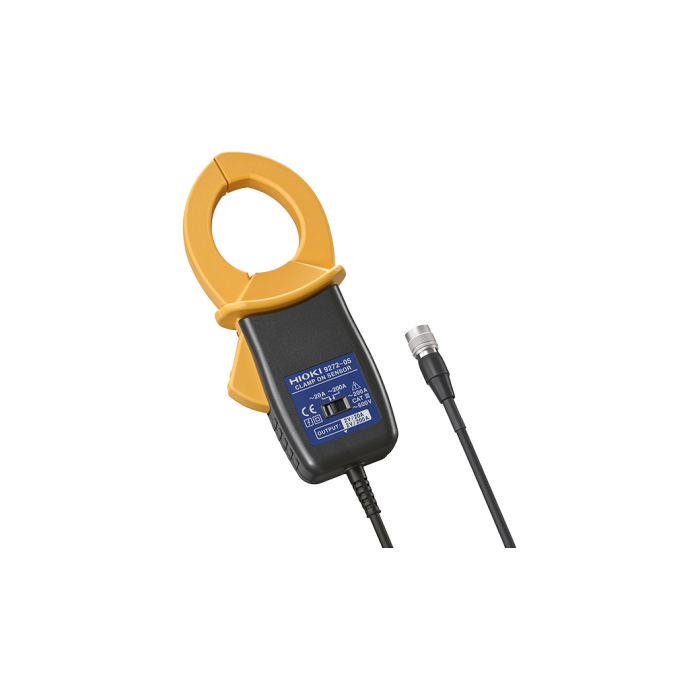

Capteur de courant à pince haute précision spécialement conçu pour la mesure des courants AC à basses fréquences. Idéal pour les applications avec dispositifs de contrôle d'onduleurs.
Caractéristiques principales :
- Plages de mesure : 20 A AC ou 200 A AC (sélectionnable)
- Précision amplitude : ±0.3% de la lecture ±0.01% de la pleine échelle
- Précision phase : ±0.2° (45 à 66 Hz)
- Bande passante : 1 Hz à 100 kHz
- Diamètre de serrage : 46 mm
- Tension de sortie : 2 V/20 A ou 2 V/200 A
- Tension nominale maximale : 600 V CAT III
- Dimensions : 78 × 188 × 35 mm
- Poids : 430 g
- Longueur du câble : 3 m
Spécifications :
| Accuracy guaranteed |
1 year |
|---|
| Rated current |
20 A AC, or 200 A AC (selectable) |
|---|
| Max. allowable input |
50 A rms (at 20 A range), 300 A rms (at 200 A range) |
|---|
| Frequency characteristics |
1 Hz (±2 % rdg. ±0.1 % f.s.) to 100 kHz (±30 % rdg. ±0.1 % f.s.) |
|---|
| Amplitude and Phase accuracy |
Amplitude: ±0.3 % rdg. ±0.01 % f.s. Phase: ±0.2 ° (45 to 66 Hz) |
|---|
| Output voltage |
2 V/20 A or 2 V/200 A
(This device outputs AC voltage via the Sensor Unit) |
|---|
| Max. rated voltage to earth |
600 V rms (CAT III) |
|---|
| Core diameter |
φ 46 mm (1.81 in) |
|---|
| Power supply |
Power suppled via the Power Analyzer PW8001, PW6001, PW3390, Sensor Unit CT9555, CT9556, CT9557, or 3CH CURRENT UNIT U8977 |
|---|
| Power consumption |
5 VA Max. (when measuring 200 A) |
|---|
| Dimensions and mass |
78 mm (3.07 in) W × 188 mm (7.40 in) H × 35 mm (1.38 in) D, 430 g (15.2 oz), cord length: 3 m (9.84 ft) |
|---|
| Included accessories |
Carrying case 9355 ×1, Instruction manual ×1, Mark bands ×6 |
|---|
Modèles compatibles :
| Compatible models | 9272-10 (Discontinued product) | 9272-05 |
|---|
| Power Analyzer PW3390 |
△ (Requires CT9900) |
OK |
| Power Analyzer 3390 |
OK |
△ (Requires CT9901) |
| Power HiTester 3193 series |
OK |
△ (Requires CT9901) |
| Current Unit 8971 |
△ (Requires the 9318) |
△ (Requires the 9318, CT9901) |
| F/V Unit 8940 |
△ (Requires the 9318, 9705) |
△ (Requires the 9318, 9705, CT9901) |
| 3CH Current Unit U8977 |
△ (Requires the CT9900) |
OK |
