Description

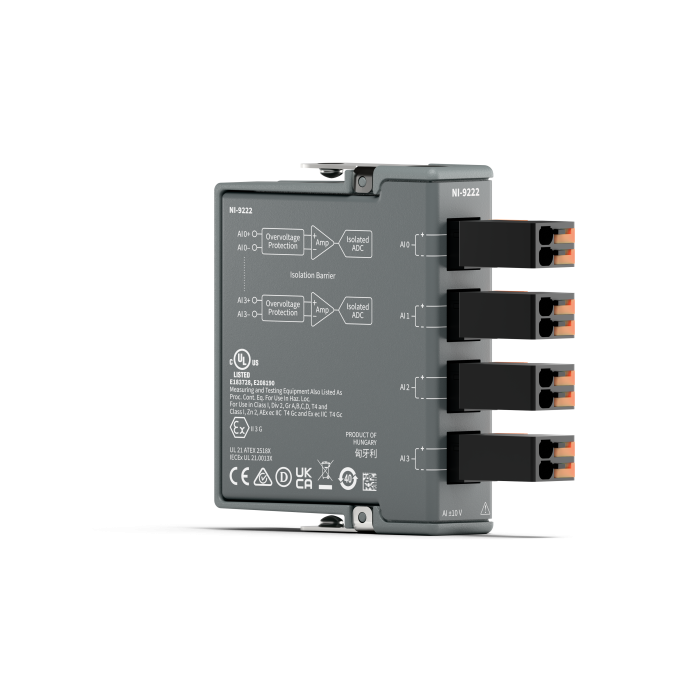

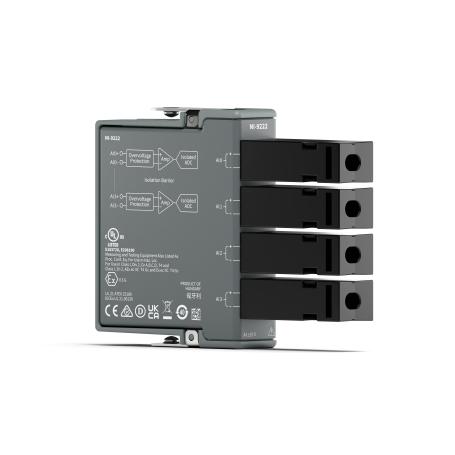

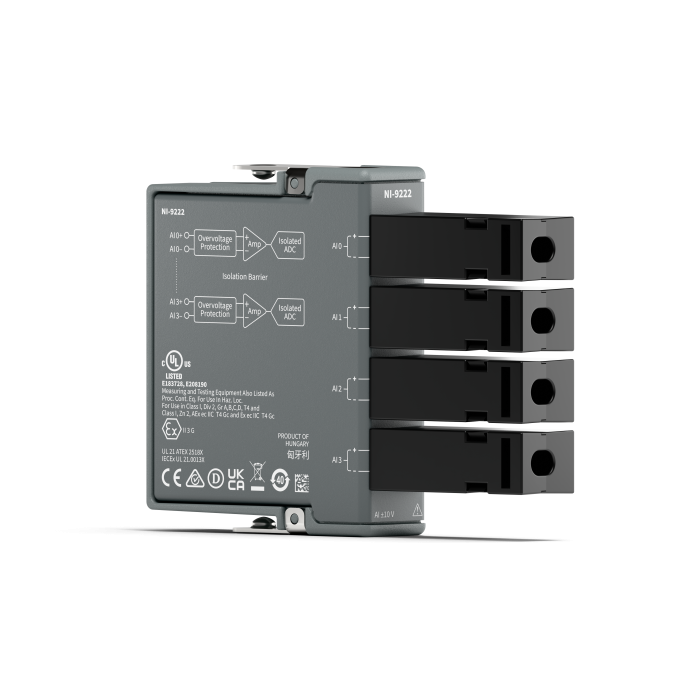

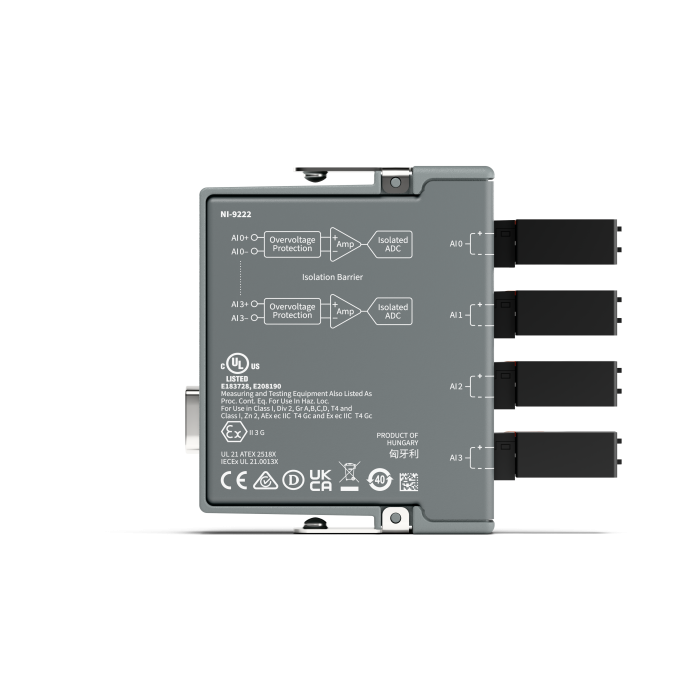

Le NI-9222 est un module d'entrée de tension de la série C, offrant une résolution de 16 bits et une capacité d'échantillonnage simultané sur ses quatre canaux. Il est disponible avec des connecteurs à vis, des connecteurs à encliqueter et des connecteurs BNC, permettant une flexibilité dans les configurations de câblage.
Avantages :
- Échantillonnage simultané sur tous les canaux
- Haute résolution de 16 bits pour des mesures précises
- Protection contre les surtensions jusqu'à ±30 V
- Compatibilité avec les systèmes CompactDAQ et CompactRIO
- Conception robuste pour les environnements à haute vibration
Caractéristiques principales :
Dimensions
- NI-9222 avec terminal à vis : 138 g (4.9 oz)
- NI-9222 avec terminal à encliqueter : 158.3 g (5.58 oz)
- NI-9222 avec BNC : 165 g (5.8 oz)
Matériaux
- Conducteurs en cuivre
- Isolation des fils : 90 °C minimum
Performances
- Nombre de canaux : 4
- Résolution ADC : 16 bits
- Plage de tension d'entrée : ±10 V
- Taux d'échantillonnage maximum : 500 kS/s par canal
- Protection contre les surtensions : ±30 V
- Impédance d'entrée : >1 GΩ
- Distorsion harmonique totale (THD) : -85 dB
- Rejet de mode commun (CMRR) : 100 dB à 60 Hz
Caractéristiques environnementales
- Température de fonctionnement : -40 °C à 70 °C
- Température de stockage : -40 °C à 85 °C
- Humidité de fonctionnement : 10% à 90% RH, sans condensation
- Protection contre les infiltrations : IP40
- Altitude maximale : 5000 m
- Vibration de fonctionnement : 5 g RMS, 10 Hz à 500 Hz
- Choc de fonctionnement : 30 g, 11 ms demi-sinus
Consommation d'énergie
- Mode actif : 1 W maximum
- Mode veille : 5 mW maximum
- Dissipation thermique (à 70 °C) : 1.3 W maximum en mode actif, 430 mW maximum en mode veille
Caractéristiques physiques
- Poids :
- NI-9222 avec terminal à vis : 138 g (4.9 oz)
- NI-9222 avec terminal à encliqueter : 158.3 g (5.58 oz)
- NI-9222 avec BNC : 165 g (5.8 oz)
- Câblage terminal à vis :
- Calibre : 0.05 mm² à 1.5 mm² (30 AWG à 16 AWG) fil conducteur en cuivre
- Longueur de dénudage : 6 mm (0.24 in.) d'isolation retirée de l'extrémité
- Température nominale : 90 °C minimum
- Couple pour les bornes à vis : 0.22 N·m à 0.25 N·m (1.95 lb·in à 2.21 lb·in)
- Fils par borne à vis : Un fil par borne à vis; deux fils par borne à vis utilisant une ferrule à 2 fils
- Ferrules : 0.25 mm² à 1.5 mm²
- Type de fixation : Brides de vis fournies

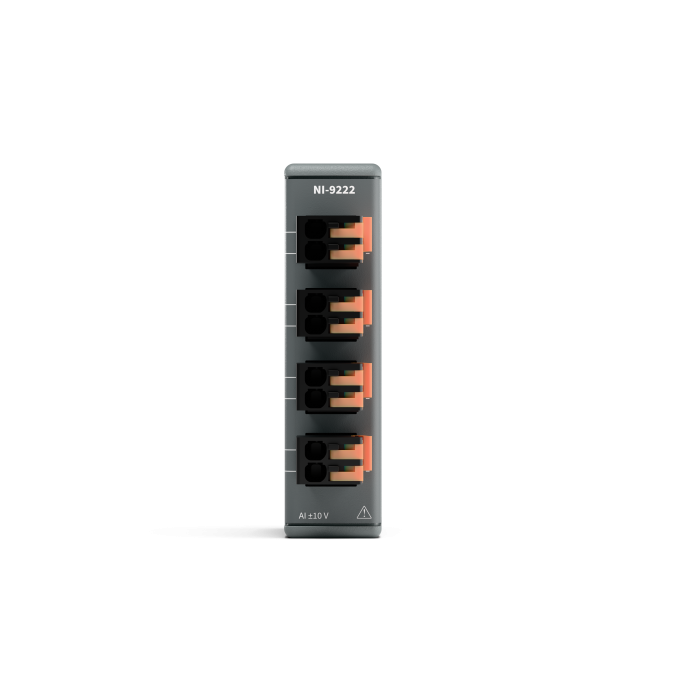

- Câblage terminal à encliqueter :
- Calibre : 0.5 mm² à 2.5 mm² (20 AWG à 14 AWG) fil conducteur en cuivre
- Longueur de dénudage : 9 mm ± 1 mm (0.35 in ± 0.04 in) d'isolation retirée de l'extrémité
- Température nominale : 90 °C minimum
- Fils par borne à encliqueter : Un fil par borne à encliqueter; deux fils par borne à encliqueter utilisant une ferrule à 2 fils
- Ferrules : 0.5 mm² à 2.5 mm²
- Type de fixation : Fixation encliquetable fournie
Applications :
- Mesures de tension précises dans les systèmes de test et de mesure
- Applications de contrôle industriel
- Surveillance de la qualité de l'énergie
- Recherche et développement en électronique
- Environnements à haute vibration nécessitant des connexions robustes
