Description

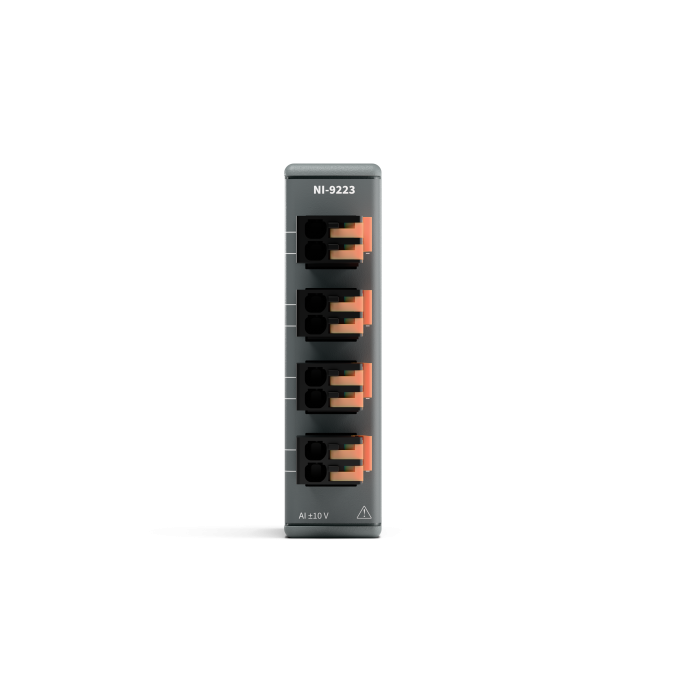

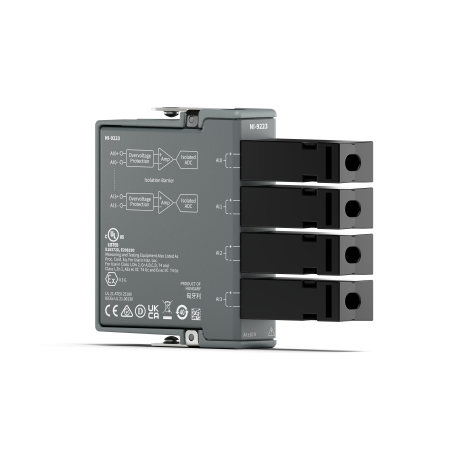

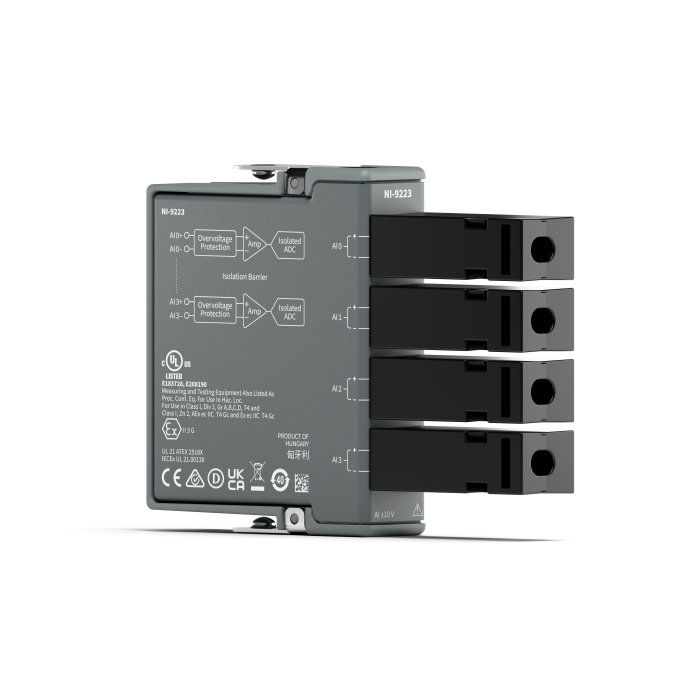

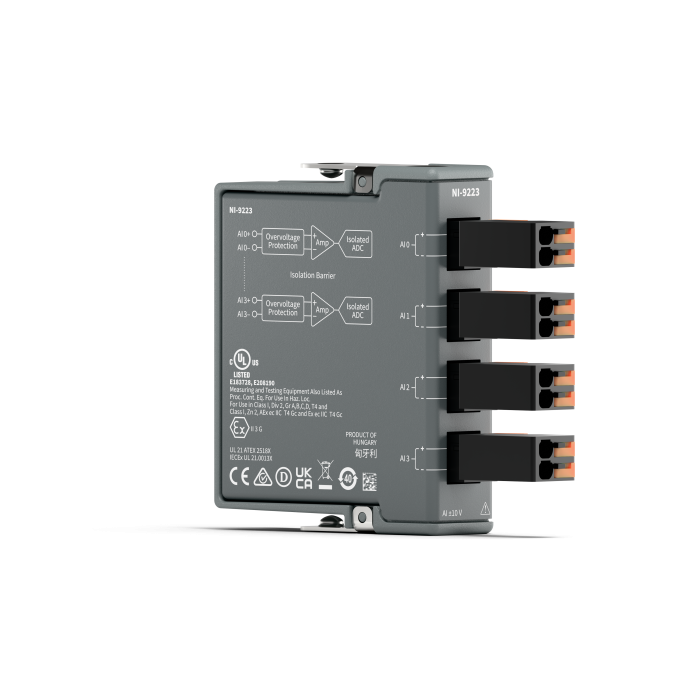

Le NI-9223 est un module d'entrée de tension de la série C, offrant des capacités de mesure simultanée sur quatre canaux. Chaque canal dispose de son propre chemin de signal et convertisseur analogique-numérique (ADC), permettant des échantillonnages synchronisés. Il est disponible avec différents types de connecteurs, y compris des bornes à vis, des bornes à encliqueter et des connecteurs BNC.
Avantages :
- Mesure simultanée sur quatre canaux pour des applications nécessitant une synchronisation précise.
- Plage de tension d'entrée de ±10 V, adaptée à une large gamme d'applications.
- Haute résolution de 16 bits pour des mesures précises.
- Protection contre les surtensions jusqu'à ±30 V.
- Conception robuste pour des environnements industriels exigeants.
Caractéristiques principales :
Dimensions et Poids
- Poids :
- Avec bornes à vis : 138 g
- Avec bornes à encliqueter : 158,3 g
- Avec connecteurs BNC : 165 g
Performances
- Nombre de canaux : 4
- Résolution de l'ADC : 16 bits
- Plage de tension d'entrée : ±10,6 V typique
- Taux d'échantillonnage maximum : 1 MS/s
- Erreur de gain : ±0,20 % maximum (calibré)
- Erreur de décalage : ±0,10 % maximum (calibré)
- Protection contre les surtensions : ±30 V
- Impédance d'entrée : >1 GΩ
- Bruit : 0,75 LSB RMS
- Distorsion harmonique totale (THD) : -85 dB
- Diaphonie : -100 dB
Caractéristiques environnementales
- Température de fonctionnement : -40 °C à 70 °C
- Température de stockage : -40 °C à 85 °C
- Humidité de fonctionnement : 10 % à 90 % HR, sans condensation
- Protection contre les infiltrations : IP40
- Altitude maximale : 5000 m
- Vibration en fonctionnement :
- Aléatoire : 5 g RMS, 10 Hz à 500 Hz
- Sinusoïdal : 5 g, 10 Hz à 500 Hz
- Choc en fonctionnement :
- 30 g, 11 ms demi-sinus
- 50 g, 3 ms demi-sinus
- 18 chocs dans 6 orientations
Consommation d'énergie
- Mode actif : 1 W maximum
- Mode veille : 5 mW maximum
Caractéristiques de sécurité
- Tension de sécurité :
- Canal à canal : 60 V DC continu, catégorie de mesure I
- Canal à terre : 60 V DC continu, catégorie de mesure I
- Catégorie de mesure I : Pour les mesures sur des circuits non directement connectés au système de distribution électrique principal.
Applications :
- Acquisition de données haute vitesse
- Tests et mesures en laboratoire
- Surveillance industrielle
- Applications de contrôle et d'automatisation
