Description

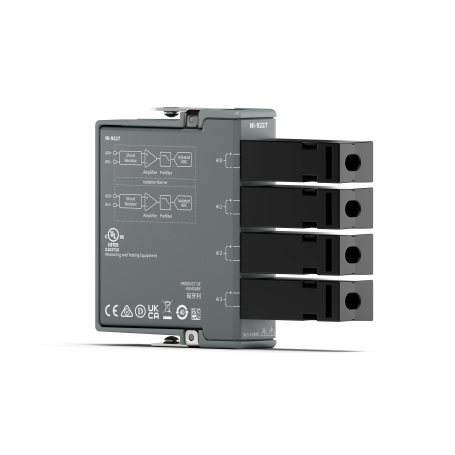

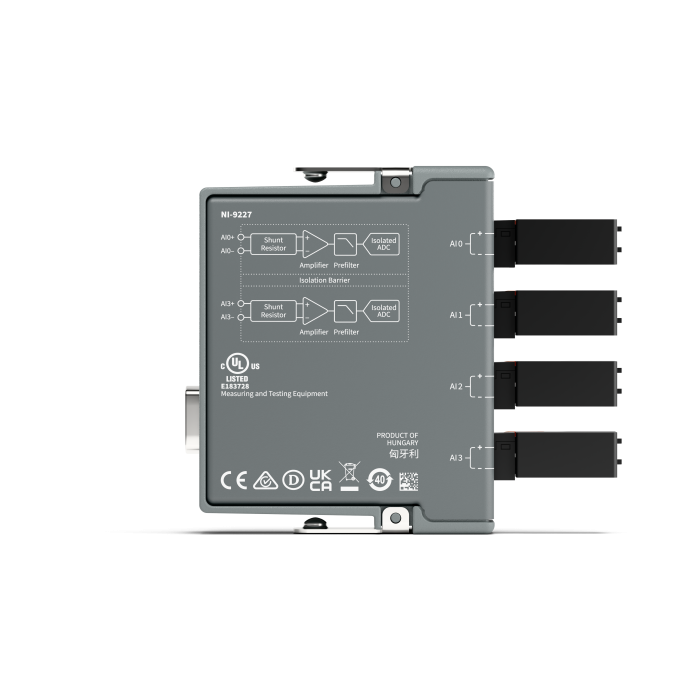

Le NI-9227 offre des capacités de mesure de courant avec une résolution de 24 bits et une isolation canal à canal, permettant des mesures simultanées sur quatre canaux. Il est compatible avec les systèmes NI CompactDAQ et NI CompactRIO, et peut être utilisé avec des sources de courant flottantes ou référencées à la terre. Le module utilise une combinaison de filtrage analogique et numérique pour fournir une représentation précise des signaux dans la bande passante tout en rejetant les signaux hors bande.
Avantages :
- Mesure simultanée sur quatre canaux
- Isolation canal à canal pour une sécurité accrue
- Haute résolution de 24 bits pour des mesures précises
- Compatibilité avec NI CompactDAQ et NI CompactRIO
- Support de mode veille pour une consommation d'énergie réduite
- Filtrage analogique et numérique pour une meilleure précision
- Plage de mesure instantanée élevée
Caractéristiques principales :
- Nombre de canaux : 4
- Résolution ADC : 24 bits
- Type d'ADC : Delta-Sigma avec préfiltrage analogique
- Mode d'échantillonnage : Simultané
- Fréquence de la base de temps interne : 12,8 MHz
- Plage de taux de données : 1,613 kS/s à 50 kS/s
- Plage de mesure instantanée : 14,051 A à 14,977 A
- Impédance d'entrée : 12 mΩ
- Consommation d'énergie en mode actif : 730 mW max
- Consommation d'énergie en mode veille : 50 μW max
- Précision maximale calibrée : ±0,37% de la lecture, ±0,18% de la plage
- Précision typique calibrée : ±0,1% de la lecture, ±0,05% de la plage
- Précision maximale non calibrée : ±5,0% de la lecture, ±2,4% de la plage
- Précision typique non calibrée : ±2,5% de la lecture, ±1,0% de la plage
- Isolation canal à canal : 250 V rms, Catégorie de mesure II
- Isolation canal à terre : 250 V rms, Catégorie de mesure II

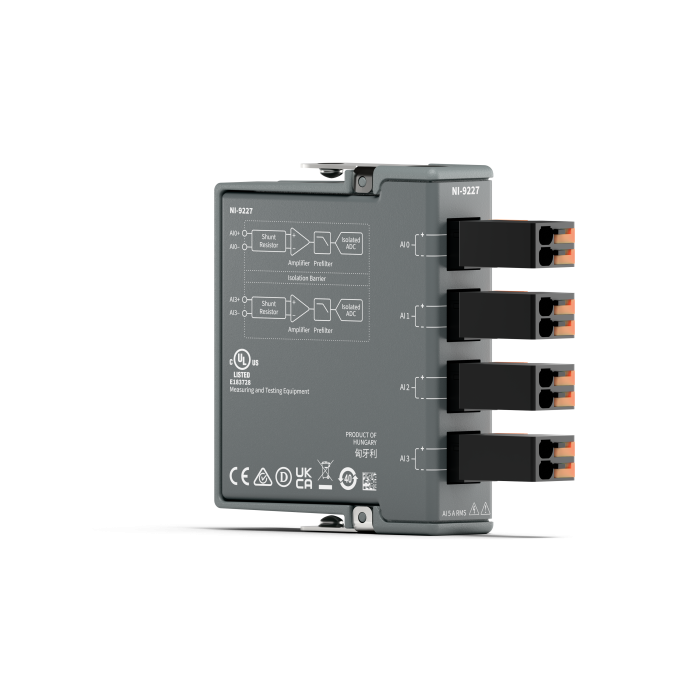

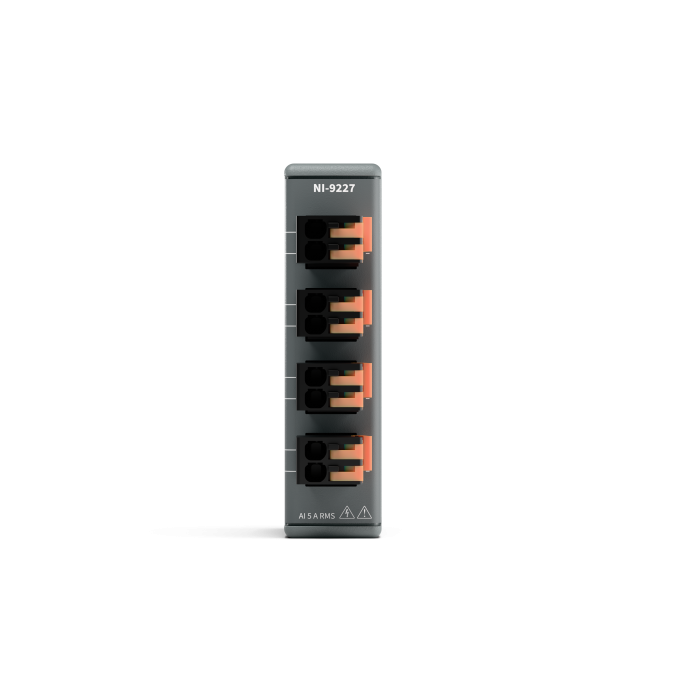

- Compatibilité avec les bornes à vis et à encliqueter
Dimensions :
- Poids : 145 g (avec bornier à vis), 158,8 g (avec bornier à encliqueter)
- Dimensions du bornier à vis : 0,05 mm² à 1,5 mm² (30 AWG à 16 AWG)
- Dimensions du bornier à encliqueter : 0,5 mm² à 2,5 mm² (20 AWG à 14 AWG)
- Longueur de dénudage des fils : 7 mm (bornier à vis), 9 mm ± 1 mm (bornier à encliqueter)
- Couple de serrage des bornes à vis : 0,22 N·m à 0,25 N·m
Performances :
- Précision maximale calibrée : ±0,37% de la lecture, ±0,18% de la plage
- Précision typique calibrée : ±0,1% de la lecture, ±0,05% de la plage
- Précision maximale non calibrée : ±5,0% de la lecture, ±2,4% de la plage
- Précision typique non calibrée : ±2,5% de la lecture, ±1,0% de la plage
- Rejet de mode commun (CMRR) : 150 dB à 50 Hz
- Distorsion harmonique totale (THD) : -95 dB à 1 kHz
- Stabilité de la dérive de gain : ±21 ppm/°C
- Stabilité de la dérive de décalage : ±51 μA/°C
- Correspondance de gain après calibration : ±130 mdB max
- Diaphonie : -90 dB à 1 kHz, -115 dB à 50 Hz
Applications :
- Mesure de courant dans des environnements industriels
- Tests de performance de moteurs et de générateurs
- Surveillance de systèmes électriques
- Recherche et développement en ingénierie électrique
- Applications de haute vibration
