789128-01 : NI-9230 Module d'Entrée de Son et de Vibration ( 3 canaux, ±30 V ) | NI - NATIONAL INSTRUMENTS

789128-01

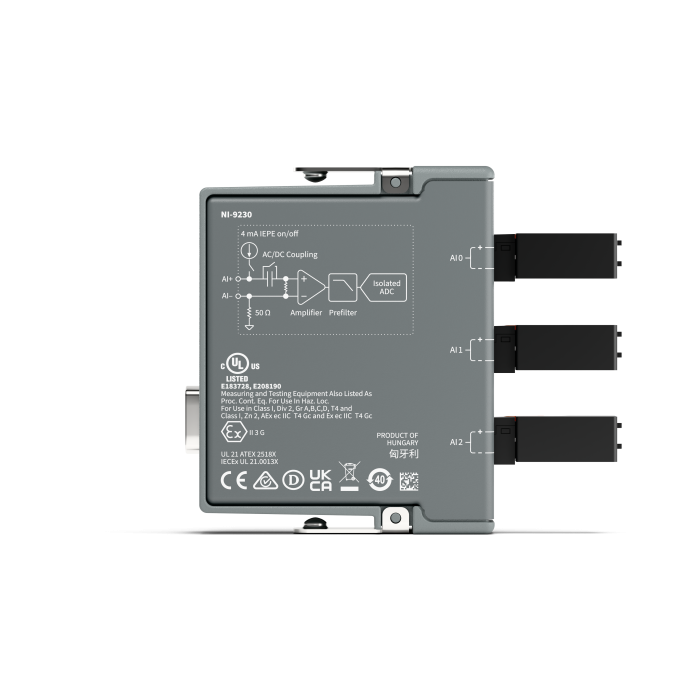

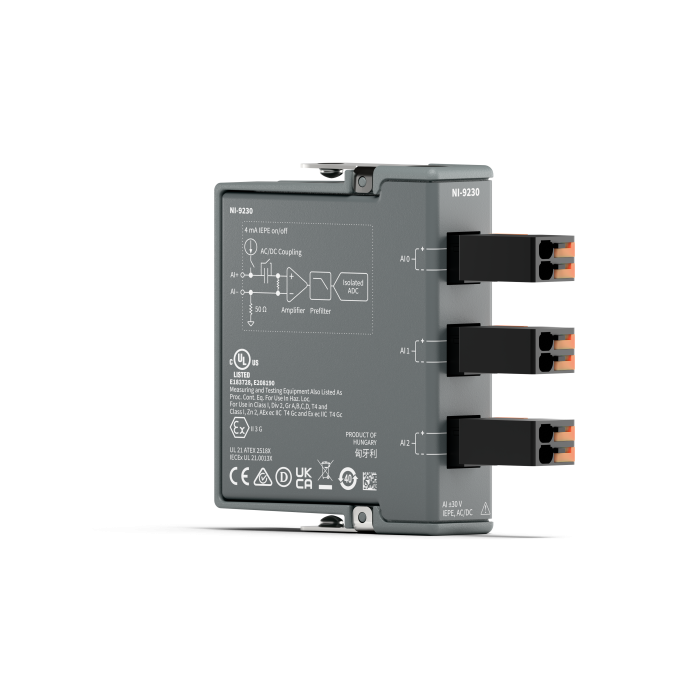

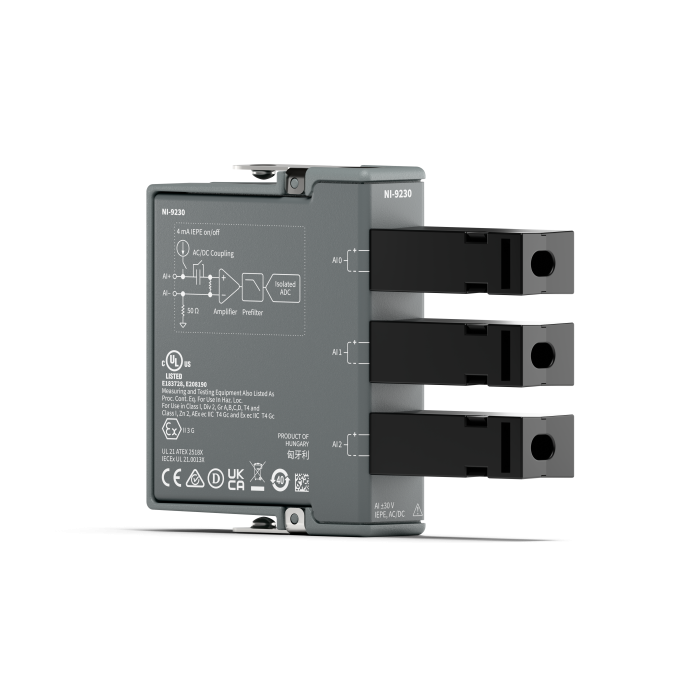

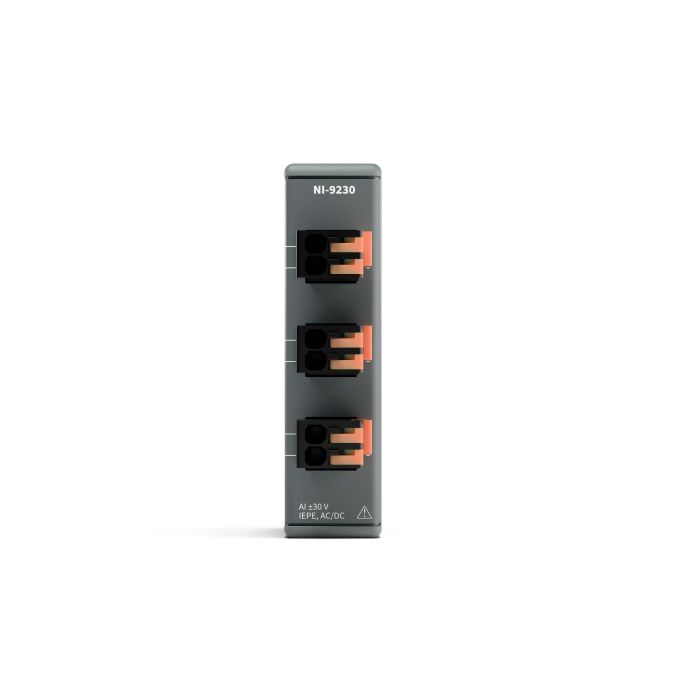

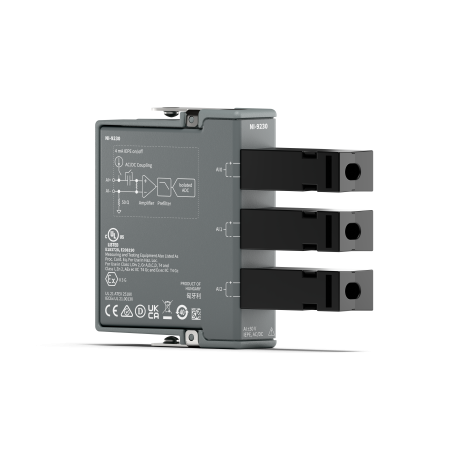

Le NI-9230 est disponible avec des bornes à vis, des bornes à encliqueter et des connecteurs BNC.

Plus de détails

Expédition** : En cours d'approvisionnement

660,00 € HT

Téléchargement

Description

Le NI-9230 est disponible avec des bornes à vis, des bornes à encliqueter et des connecteurs BNC. Il comprend des ADC Delta-Sigma isolés de 24 bits et un couplage AC/DC configurable. Ce module est idéal pour les mesures de son et de vibration, offrant une grande précision et une protection contre les surtensions.

Avantages :

  • Mesures précises grâce aux ADC Delta-Sigma de 24 bits
  • Couplage AC/DC configurable pour une flexibilité accrue
  • Protection contre les surtensions pour une durabilité améliorée
  • Compatible avec les capteurs IEPE pour les applications de vibration

Caractéristiques principales :

Dimensions et Poids

  • Dimensions : Consultez ni.com/dimensions pour les dimensions spécifiques
  • Poids :
    • NI-9230 avec bornes à vis : 142 g
    • NI-9230 avec bornes à encliqueter : 151,2 g
    • NI-9230 avec BNC : 159 g

Performances

  • Nombre de canaux : 3 canaux d'entrée analogique
  • Résolution ADC : 24 bits
  • Type d'ADC : Delta-Sigma (avec préfiltrage analogique)
  • Mode d'échantillonnage : Simultané
  • Type de TEDS pris en charge : IEEE 1451.4 TEDS Classe I
  • Fréquence de l'horloge maître interne : 13,1072 MHz
  • Plage de taux de données (horloge interne) : 0,985 kS/s à 12,8 kS/s
  • Plage de taux de données (horloge externe) : 0,977 kS/s à 12,84 kS/s
  • Couplage d'entrée : AC/DC (sélectionnable par logiciel)
  • Plage de tension d'entrée DC : ±30,87 V à ±32,13 V
  • Plage de tension d'entrée AC : ±30,87 V à ±32,13 V (crête)
  • Courant d'excitation IEPE : 4 mA (typique)
  • Protection contre les surtensions : ±45 V
  • Impédance d'entrée : 324 kΩ (différentiel), 50 Ω (AI- à la masse isolée)
  • Consommation d'énergie : 1 W maximum (mode actif), 25 μW maximum (mode veille)

Caractéristiques Environnementales

  • Température de fonctionnement : -40 °C à 70 °C
  • Température de stockage : -40 °C à 85 °C
  • Humidité de fonctionnement : 10% RH à 90% RH, sans condensation
  • Protection contre les infiltrations : IP40
  • Altitude maximale : 5 000 m
  • Vibration en fonctionnement : 5 g RMS (aléatoire), 5 g (sinusoïdal)
  • Choc en fonctionnement : 30 g (11 ms demi-sinus), 50 g (3 ms demi-sinus)

Applications :

  • Mesures de son et de vibration
  • Applications industrielles nécessitant des mesures précises
  • Surveillance de l'état des machines
  • Recherche et développement en acoustique et vibration
