789129-01 : NI-9232 Module d'Entrée de Son et de Vibration (3 Canaux) | NI - NATIONAL INSTRUMENTS

789129-01

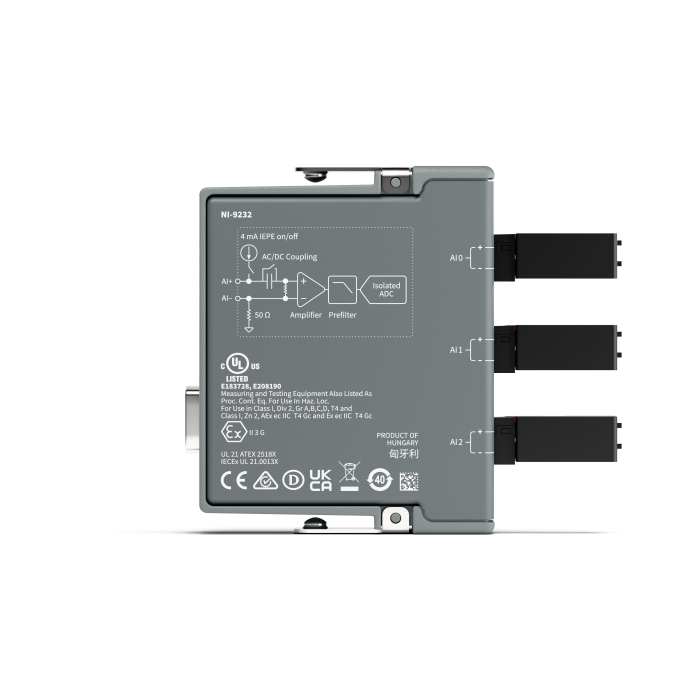

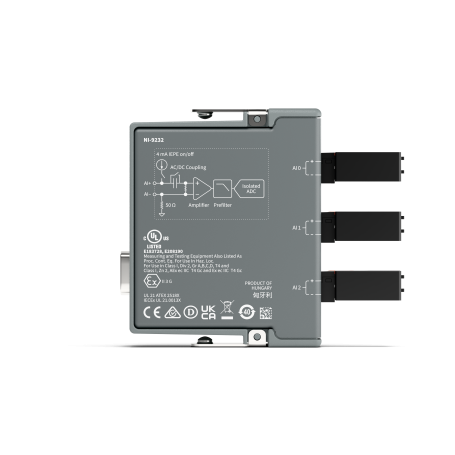

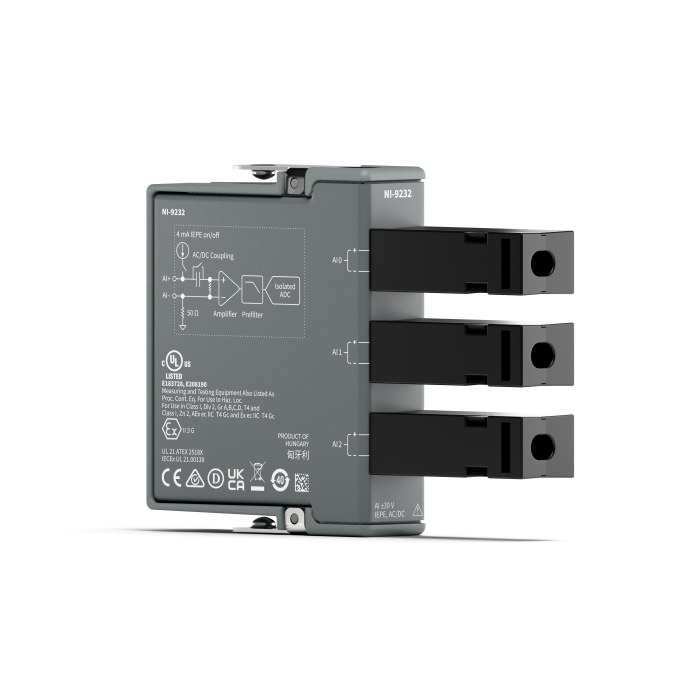

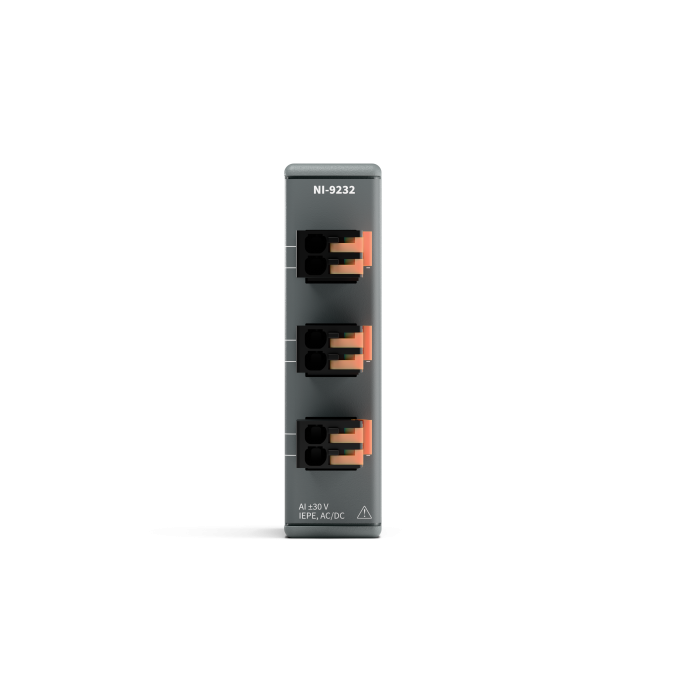

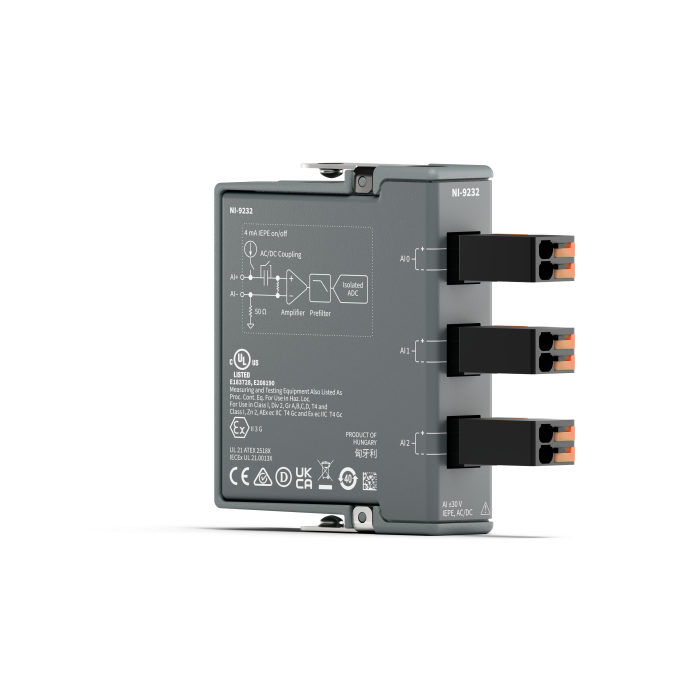

Le NI-9232 est disponible en plusieurs variantes de connecteurs, y compris les bornes à vis, les bornes à encliqueter et les connecteurs BNC. Ce module utilise un ADC Delta-Sigma 24 bits avec pré-filtrage analogique pour fournir des mesures simultanées sur trois canaux.

Plus de détails

Expédition** : En cours d'approvisionnement

1 950,00 € HT

Téléchargement

Description

Le NI-9232 est disponible en plusieurs variantes de connecteurs, y compris les bornes à vis, les bornes à encliqueter et les connecteurs BNC. Ce module utilise un ADC Delta-Sigma 24 bits avec pré-filtrage analogique pour fournir des mesures simultanées sur trois canaux. Il prend en charge les capteurs IEPE et offre des options de couplage AC/DC configurables par logiciel.

Avantages :

  • Mesures simultanées sur trois canaux pour une analyse précise.
  • Filtrage analogique et numérique pour une représentation exacte des signaux.
  • Support des capteurs IEPE avec excitation configurable.
  • Options de couplage AC/DC pour une flexibilité accrue.
  • Protection contre les surtensions et isolation des canaux.

Caractéristiques principales :

Dimensions

  • NI-9232 avec bornes à vis : 142 g (5.0 oz)
  • NI-9232 avec bornes à encliqueter : 151.2 g (5.3 oz)
  • NI-9232 avec BNC : 159 g (5.6 oz)

Matériaux

  • Bornes à vis : Conducteur en cuivre, 0.05 mm² à 1.5 mm² (30 AWG à 16 AWG)
  • Bornes à encliqueter : Conducteur en cuivre, 0.5 mm² à 2.5 mm² (20 AWG à 14 AWG)

Performances

  • Résolution ADC : 24 bits
  • Fréquence de la base de temps interne : 13.1072 MHz
  • Plage de taux de données : 0.985 kS/s à 102.4 kS/s
  • Excitation IEPE : 4 mA typique
  • Protection contre les surtensions : ±45 V
  • Plage de tension d'entrée DC : ±31.5 V typique
  • Impédance d'entrée : 324 kΩ différentiel, 50 Ω à la masse isolée
  • Distorsion harmonique totale (THD) : -95 dB à 1 kHz, -85 dB à 10 kHz
  • Distorsion d'intermodulation : -80 dB (DIN 250 Hz/8 kHz), -100 dB (CCIF 11 kHz/12 kHz)
  • Rejet de la bande d'arrêt : 120 dB
  • Plage de tension d'entrée AC : ±31.5 V crête
  • Plage de tension commune entre canaux : ±1 V maximum
  • Courant d'excitation IEPE : 4 mA typique
  • Bruit d'excitation IEPE : 100 nA RMS
  • Plage de conformité IEPE : 22 V minimum
  • Détection de défaut IEPE : Court-circuit (VAI < 1.5 V), boucle ouverte (VAI > 24 V)
  • Précision de mesure : 0.10% typique, 0.60% maximum
  • Stabilité : Dérive de gain ±25 ppm/°C, dérive d'offset ±320 μV/°C
  • Correspondance de gain : 25 mdB typique, 120 mdB maximum
  • Correspondance de phase : 0.022°/kHz × fin + 0.045°
  • Bande passante sans alias : 0.4 × fs
  • Rejet à la fréquence de suréchantillonnage : 95 dB à 1.311 MHz (fs = 10.24 kS/s), 120 dB à 6.554 MHz (fs = 102.4 kS/s)
  • Diaphonie : -125 dB (fin = 1 kHz)
  • Rapport de réjection de mode commun (CMRR) : 56 dB (canal à canal, fin ≤ 1 kHz), 107 dB (canal à terre, fin = 60 Hz)
  • Plage dynamique : 99 dBFS à 102.4 kS/s, 102 dBFS à 51.2 kS/s, 105 dBFS à 25.6 kS/s
  • Bruit d'entrée : 251 μV RMS à 102.4 kS/s, 171 μV RMS à 51.2 kS/s, 127 μV RMS à 25.6 kS/s (AC couplé)

Environnement

  • Température de fonctionnement : -40 °C à 70 °C
  • Température de stockage : -40 °C à 85 °C
  • Humidité de fonctionnement : 10% RH à 90% RH, sans condensation
  • Protection contre les chocs et vibrations : 30 g, 11 ms demi-sinus; 50 g, 3 ms demi-sinus
  • Indice de protection : IP40
  • Degré de pollution : 2
  • Altitude maximale : 5,000 m

Alimentation

  • Consommation d'énergie : 1 W maximum en mode actif, 25 μW maximum en mode veille
  • Dissipation thermique : 1 W maximum à 70 °C, 1.5 W maximum pour la variante BNC

Caractéristiques physiques

  • Dimensions : Visitez ni.com/dimensions et recherchez par numéro de module.
  • Poids : 142 g (bornes à vis), 151.2 g (bornes à encliqueter), 159 g (BNC)
  • Bornes à vis : Conducteur en cuivre, 0.05 mm² à 1.5 mm² (30 AWG à 16 AWG), longueur de dénudage 6 mm, couple de serrage 0.22 N·m à 0.25 N·m
  • Bornes à encliqueter : Conducteur en cuivre, 0.5 mm² à 2.5 mm² (20 AWG à 14 AWG), longueur de dénudage 9 mm ± 1 mm, température minimale 90 °C

Applications :

  • Analyse de vibrations et de sons dans des environnements industriels.
  • Mesures de précision pour la recherche et le développement.
  • Surveillance de la santé des machines et des équipements.
  • Tests de conformité et de qualité dans la fabrication.
