Description

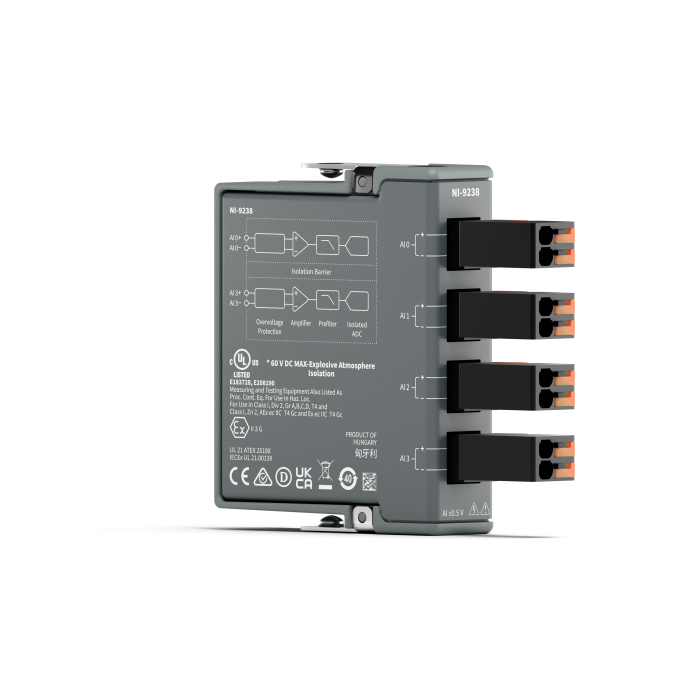

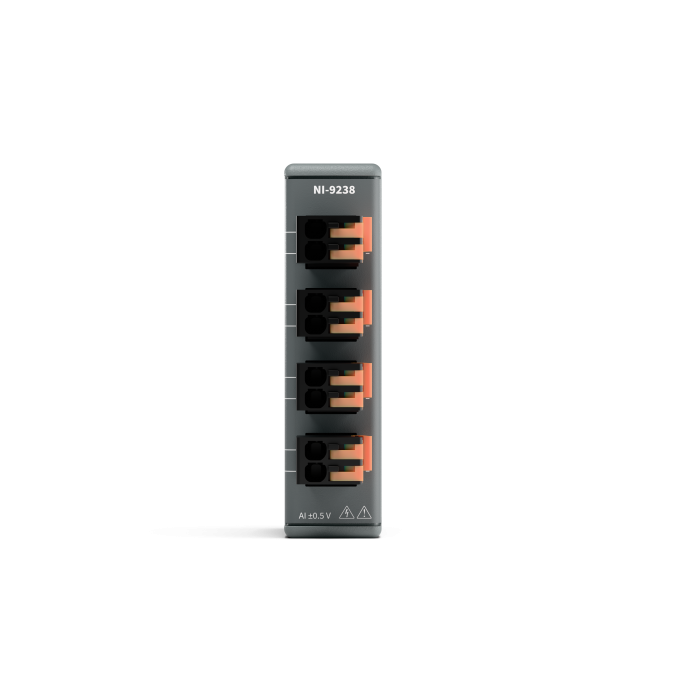

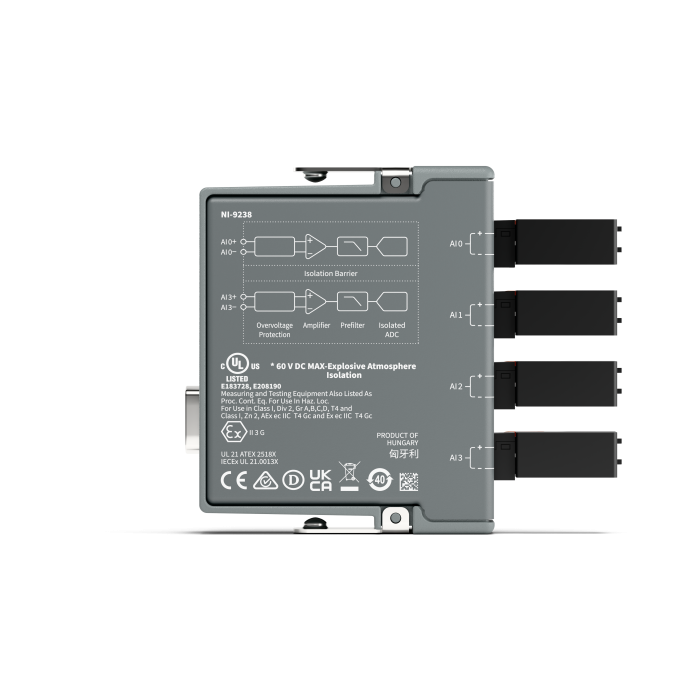

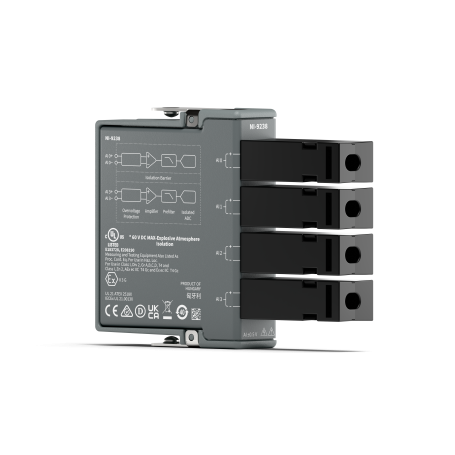

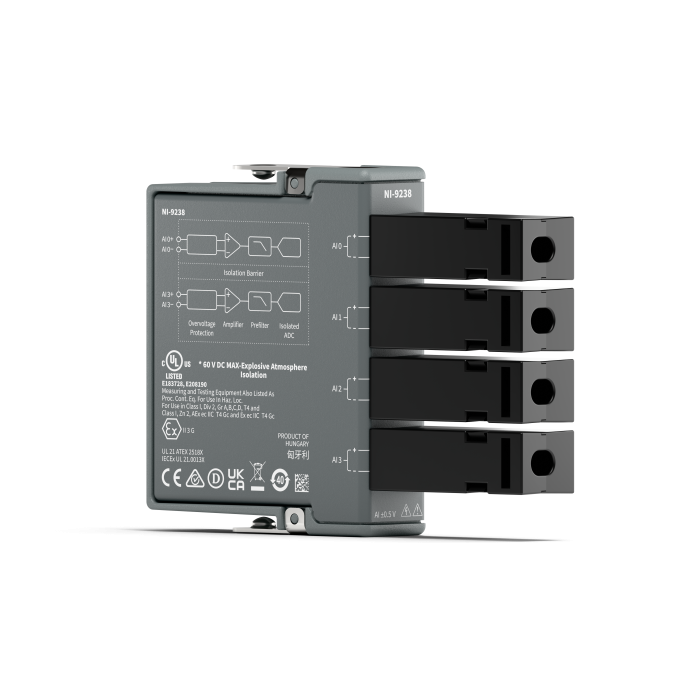

Le NI-9238 est un module d'entrée de tension de la série C, offrant une résolution de 24 bits et une isolation canal à canal. Il utilise des filtres analogiques et numériques pour fournir une représentation précise des signaux dans la bande passante et rejeter les signaux hors bande. Le module est disponible avec des bornes à vis ou des bornes à encliqueter.
Avantages :
- Échantillonnage simultané des quatre canaux pour une mesure synchronisée.
- Isolation canal à canal pour réduire les interférences.
- Filtres analogiques et numériques pour une précision accrue.
- Protection contre les surtensions jusqu'à ±30 V.
- Compatibilité avec les systèmes CompactRIO, CompactDAQ, et autres.
Caractéristiques principales :
Dimensions et Matériaux
- Dimensions : Consultez ni.com/dimensions pour les dimensions spécifiques.
- Poids : 146 g (bornes à vis), 159.5 g (bornes à encliqueter).
- Matériaux : Conducteurs en cuivre, bornes à vis ou à encliqueter.
Performances
- Plage de tension d'entrée : ±500 mV.
- Résolution ADC : 24 bits.
- Taux d'échantillonnage : 50 kS/s par canal.
- Impédance d'entrée : >1 GΩ.
- Protection contre les surtensions : ±30 V.
- Précision : ±0.20% (calibré), ±1.8% (non calibré).
- Stabilité : Dérive de gain ±7 ppm/°C, dérive d'offset 1.3 μV/°C.
- Rejet de mode commun (CMRR) : 140 dB à 60 Hz.
- Distorsion harmonique totale (THD) : -85 dB à 1 kHz.
Conditions environnementales
- Température de fonctionnement : -40 °C à 70 °C.
- Température de stockage : -40 °C à 85 °C.
- Humidité de fonctionnement : 10% à 90% RH, sans condensation.
- Protection contre les infiltrations : IP40.
- Altitude maximale : 5 000 m.
- Vibration : 5 g RMS (10 Hz à 500 Hz), 30 g choc (11 ms demi-sinus).
Exigences de puissance
- Consommation d'énergie : 730 mW en mode actif, 50 μW en mode veille.
- Dissipation thermique : 1.48 W en mode actif, 0.5 W en mode veille.
Caractéristiques physiques
- Bornes à vis : 0.05 mm² à 1.5 mm² (30 AWG à 16 AWG), couple de serrage 0.22 N·m à 0.25 N·m.
- Bornes à encliqueter : 0.5 mm² à 2.5 mm² (20 AWG à 14 AWG), couple de serrage fourni.
Applications :
- Mesure de signaux analogiques dans des environnements industriels.
- Applications de test et de mesure nécessitant une haute précision.
- Surveillance de systèmes électriques et électroniques.
- Intégration dans des systèmes CompactRIO et CompactDAQ pour des solutions modulaires.
