Description
Un seul instrument permet désormais de mesurer le plus petit échantillon d'huile aux températures et pressions les plus élevées dans une seule plage de viscosité, avec une précision et une rapidité exceptionnelle.
L'HyperVisc est le viscosimètre résonant le plus avancé à ce jour. Il exploite pleinement l'architecture haute résistance et sans pièces mobiles des viscosimètres résonants perfectionnés par Hydramotion au cours des 25 dernières années.

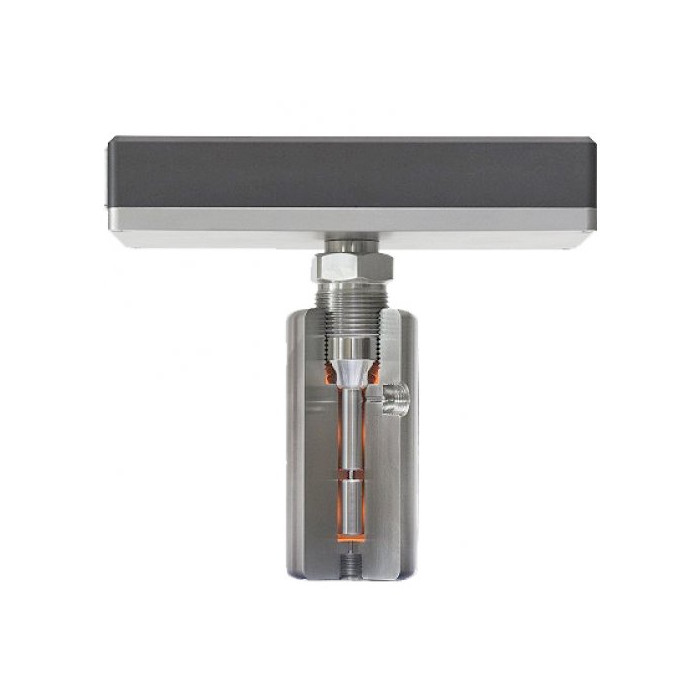

L'HyperVisc dispose d'un volume de mesure inférieur à 4 cm³ et peut être utilisé avec un échantillon statique ou en flux continu. Toutes les pièces en contact avec le fluide sont fabriquées en alliage C276 pour une compatibilité optimale avec les fluides.
La large plage de viscosité de l'HyperVisc est un atout majeur. Il permet d'analyser la courbe température-pression complète d'un seul échantillon de fluide sans avoir à changer de gamme et d'échantillon, ce qui peut entraîner une perte d'intégrité des mesures. Ainsi, plusieurs échantillons carottes peuvent être profilés rapidement et sans interruption.

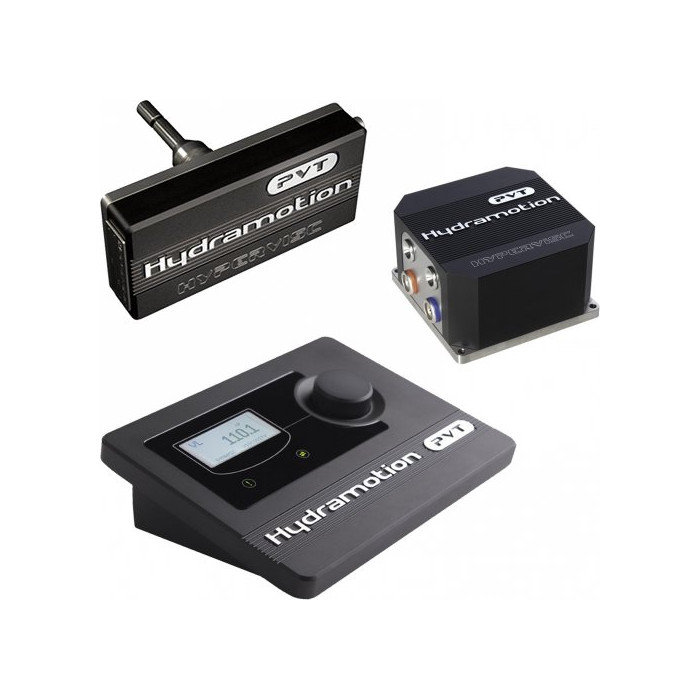

HyperVisc est plus qu'un simple capteur révolutionnaire : c'est un système de mesure entièrement intégré. Les mesures PVT sont effectuées toutes les secondes et affichées sur le processeur HV750, directement relié à un PC/une tablette pour l'enregistrement des données grâce au logiciel de suivi des tendances ViscoLink d'Hydramotion.
Les HyperVisc sont fournis entièrement calibrés, avec tous les câbles nécessaires (code couleur pour un raccordement facile) et prêts à l'emploi.
Caractéristiques techniques :

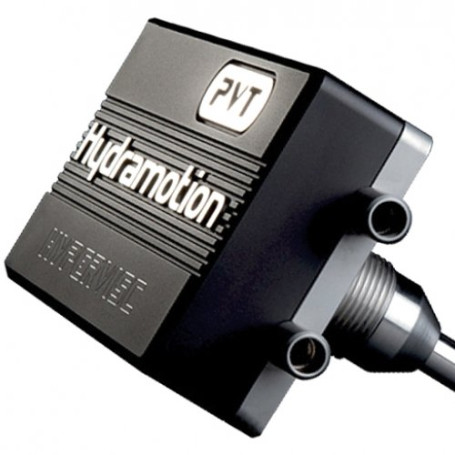

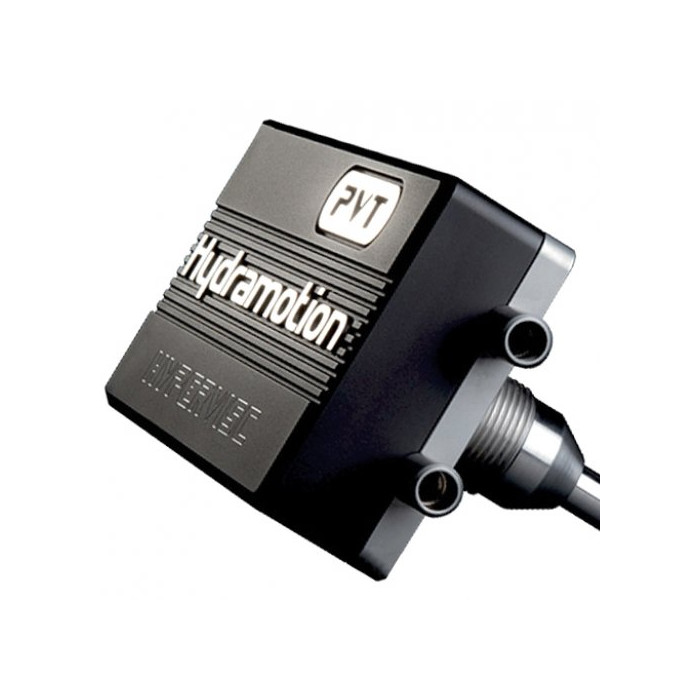

Capteur HV1 :
- Performances
- Plage de viscosité : 0 à 10 000 cP (plus de 10 000 cP)
- Temps de mesure : 1 seconde
- Précision : 1 % de la valeur mesurée ou ± 0,1 cP
- Répétabilité : 0,3 % de la valeur mesurée ou ± 0,05 cP
- Température
- Plages standard (3) : -50 °C à 250 °C, 300 °C, 350 °C
- Plage étendue : Température supérieure à 350 °C sur demande*
- Température mesurée : Thermomètre intégré
- Pression
- Plages standard (3) : 690 bar (10 000 psi), 1 380 bar (20 000 psi), 2 070 bar (30 000 psi)
- Plage étendue : Pression plus élevée sur demande*
- Taille de l’échantillon
- Standard : 4 ml
- Spécial : Volume réduit sur demande*
- Raccordement process
- Raccord standard : HIP HF4
- Raccord spécial : Raccord process non standard sur demande*
- Construction
- Entièrement soudé, sans fissures
- Matériaux
- Capteur : Alliage C276 (EN 2.4819)
- Options de cellule de mesure :
- Alliage C22 (EN 2.4602)
- Alliage C276 (EN 2.4819)
- Matériaux spéciaux : Matériaux non standard sur demande*
- Finition de surface
- Standard : N5 0,4 Ra
- Options : Électropoli ou Électroplaqué
- Finition spéciale : Options de finition et de revêtement non standard sur demande*
Processeur HV750 :
- Affichage : Écran LCD matriciel rétroéclairé à grands caractères
- Unités d'affichage
- Viscosité : Sélectionnable par l'utilisateur : cP, P, mPa.s, Pa.s
- Température/Pression : Sélectionnable par l'utilisateur : métrique/impérial
- Voyants LED
- État de la liaison de données du capteur : Indique le trafic de données du capteur (rouge/vert)
- État de l'alarme : Indique l'état de l'alarme du système de mesure (rouge/vert)
- Sorties
- Analogiques (3) : 3 × 4-20 mA, configurables par l'utilisateur
- Port de données numériques : Liaison de données ModBus RS485 vers le système hôte ou un PC exécutant ViscoLink
- USB : Interface de données USB II
- 3 entrées analogiques :
- Pression 4-20 mA
- Température externe (RTD 4 fils ou 4-20 mA) en option – configurable par l'utilisateur
- Densité 4-20 mA en option
- Connexions : Connecteurs E/S, connecteurs Binder recâblés sur site
- Alimentation : 24 V CC à 150 mA
- Dimensions : 174 x 224 x 70 mm
- Matériau du boîtier : Usiné en alliage Al 6082 de haute qualité
- Poids : 1,7 kg
- Logiciel : Logiciel PC de visualisation et d'enregistrement des données ViscoLink
*Des variations personnalisées des spécifications et des dimensions des instruments sont régulièrement fournies par notre division dédiée aux opérations spéciales
Avantages :
- Traçage PVT continu
- Mesure en un seul balayage — large plage de viscosité
- Haute précision et répétabilité
- Aucune pièce mobile — aucun entretien
