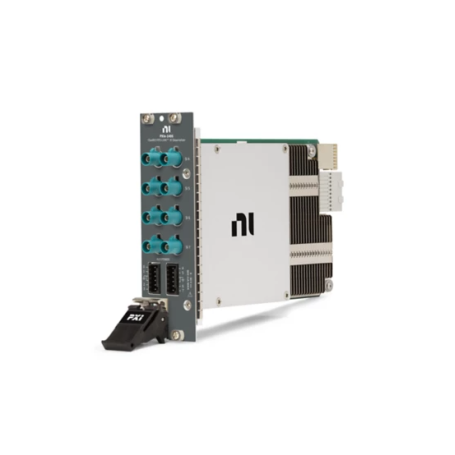

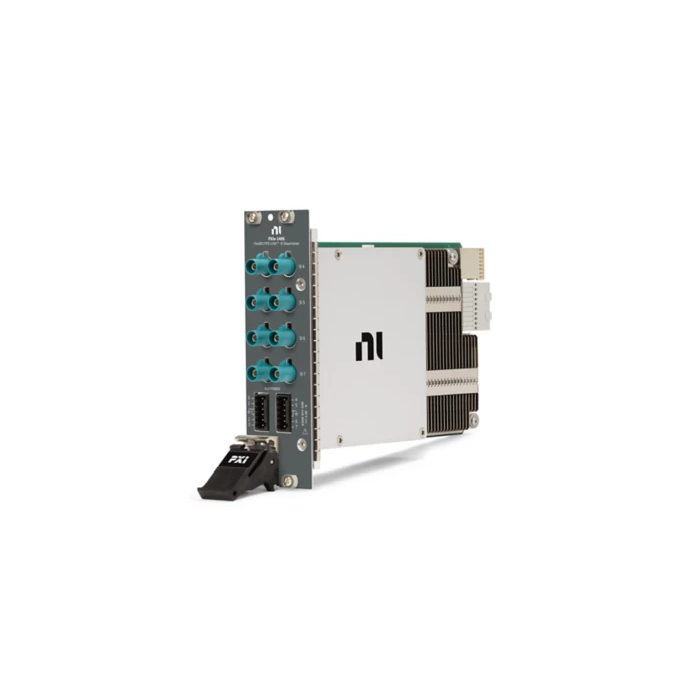

PXIe-1486 : Module d'interface PXI FlexRIO FPD-Link™, 8 entrées, 8 sorties ou 4 entrées/4 sorties | NI - NATIONAL INSTRUMENTS

Le PXIe-1486 est un module FlexRIO haute performance conçu pour la désérialisation, la sérialisation ou les deux (SerDes) de signaux FPD-Link III. Il est idéal pour les applications de traitement de signaux vidéo haute vitesse, d'acquisition de données embarquées et de prototypage FPGA avancé.

Avantages :

• Haute bande passante jusqu'à 4.16 Gb/s par canal
• FPGA puissant avec 4 Go de DRAM embarquée
• Compatibilité avec les caméras et capteurs FPD-Link III
• Support de l'alimentation par coaxial (PoC)
• Intégration facile dans les systèmes PXI Express

Caractéristiques principales :

Générales

• Forme : Module PXI Express 3U, deux slots
• Poids : 692 g
• Dimensions : 21.6 cm × 4.1 cm × 13.0 cm

Performances FPGA

• FPGA : KU11P
• LUTs : 298 560
• DSP48 : 2 928
• RAM embarquée : 21 Mb + 22 Mb UltraRAM
• DRAM : 4 Go (2 × 2 Go), 1064 MHz
• Débit théorique max : 17 Go/s

Interfaces série

• Nombre de canaux : jusqu'à 8 (entrée ou sortie selon la version)
• Connecteurs : FAKRA mâle Code Z
• Standard : FPD-Link III avec PoC
• Débit max : 4.16 Gb/s par canal
• Horloge de référence : 23 à 26 MHz (entrée), 25 MHz (sortie)

Alimentation

• Alimentation externe : 9 V à 30 V, 800 mA max par canal
• Alimentation interne : 12 V, 400 mA max par canal (2 A total)
• Consommation totale : jusqu'à 82 W

Environnement

• Température de fonctionnement : 0 °C à 55 °C
• Température de stockage : -40 °C à 71 °C
• Humidité : 10 % à 90 % (fonctionnement), 5 % à 95 % (stockage)
• Altitude max : 2 000 m
• Vibrations et chocs conformes aux normes industrielles

Applications :

• Acquisition d’images embarquée
• Tests de caméras automobiles
• Prototypage de systèmes de vision
• Traitement de signaux vidéo haute vitesse
• Développement de systèmes embarqués personnalisés
