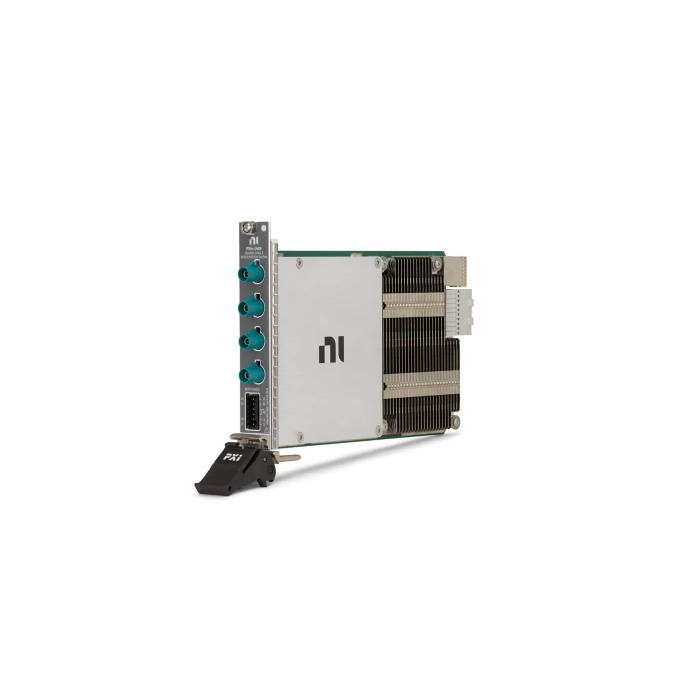

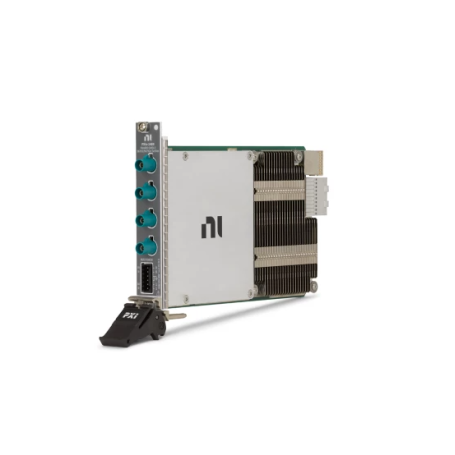

PXIe-1489 : Module d'interface PXI FlexRIO GMSL, 4 voies | NI - NATIONAL INSTRUMENTS

Le PXIe-1489 offre une connectivité GMSL3 avec alimentation par coaxial (PoC), une compatibilité avec les chipsets Maxim Integrated (MAX96792A et MAX96793), et une interface PCIe Gen3 x8. Il intègre un FPGA KU11P reconfigurable et 4 Go de DRAM embarquée pour des performances de traitement en temps réel.

Avantages :

• Support des modes Pixel et Tunneling
• Haute bande passante jusqu'à 12 Gb/s par canal
• Alimentation PoC intégrée ou externe
• FPGA puissant pour le traitement personnalisé
• Compatibilité avec les caméras et capteurs GMSL3

Caractéristiques principales :

Dimensions et format

• Format : Module PXI Express 3U, une fente
• Dimensions : 21,6 cm x 2,0 cm x 13,0 cm
• Poids : 472 g

Performances FPGA

• FPGA : KU11P
• LUTs : 298 560
• DSP48 : 2 928
• RAM embarquée : 21 Mb + 22 Mb UltraRAM
• Canaux DMA : 60

Mémoire DRAM

• Taille : 4 Go (2 x 2 Go)
• Débit théorique max : 17 Go/s

Connectivité série

• Entrées : jusqu’à 4 canaux (SI0 à SI3)
• Sorties : jusqu’à 4 canaux (SO0 à SO3)
• Connecteurs : FAKRA mâle Code Z
• Standard : GMSL3 avec PoC
• Débit max : 12 Gb/s par canal

Alimentation

• Alimentation backplane : 3.3 V (3 A), 12 V (6 A)
• PoC interne : 12 V, 400 mA max par canal
• PoC externe : 6 V à 32 V, 800 mA max par canal
• Consommation max : 82 W

Environnement

• Température de fonctionnement : 0 °C à 55 °C
• Température de stockage : -40 °C à 71 °C
• Humidité : 10 % à 90 % (fonctionnement), 5 % à 95 % (stockage)
• Altitude max : 2 000 m

Applications :

• Tests de caméras et capteurs automobiles
• Vision industrielle et embarquée
• Prototypage de systèmes de communication série
• Développement de systèmes embarqués haute vitesse
• Applications de traitement d’image en temps réel
