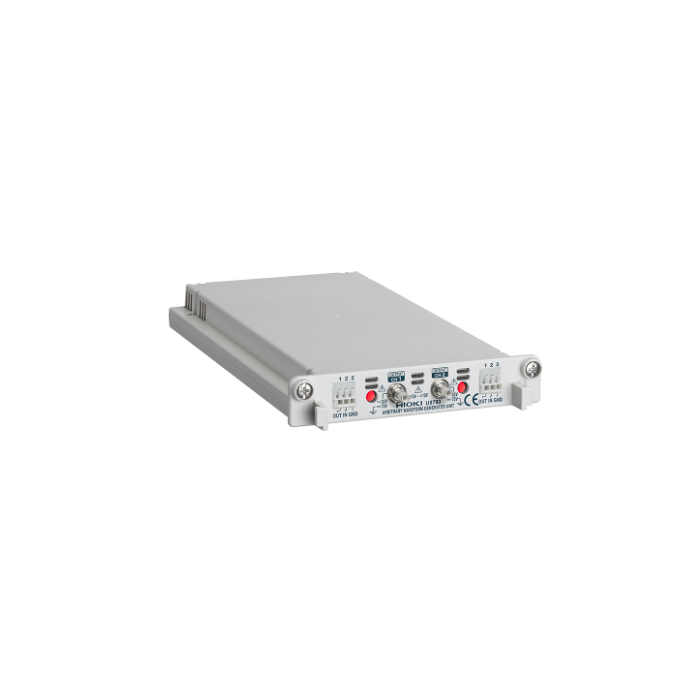

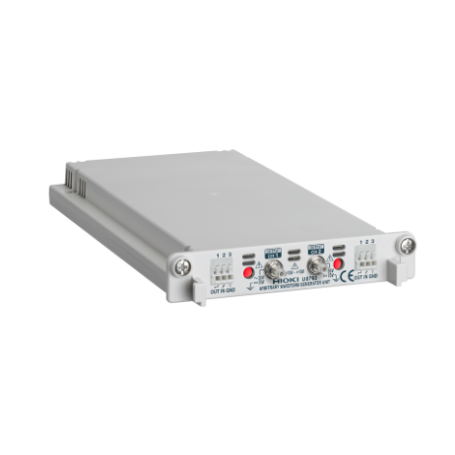

Module générateur de formes d’onde arbitraires : U8793 | HIOKI

Le U8793 de HIOKI est un module générateur de formes d’onde arbitraires conçu pour les enregistreurs mémoire de la série MR, notamment le MR8847A. Il permet de générer des signaux personnalisés ou enregistrés, jusqu’à 15 V, pour simuler des événements réels dans les tests de développement.

Avantages

• Génération de signaux arbitraires sur 2 canaux
• Reproduction fidèle de formes d’onde enregistrées avec un enregistreur mémoire
• Génération directe sans amplificateur externe jusqu’à 15 V
• Fonction générateur intégré : sinusoïde, carré, impulsion, rampe, etc.
• Isolation entre les canaux et la sortie pour plus de sécurité
• Logiciel SF8000 inclus pour créer et modifier les formes d’onde

Caractéristiques principales

• Nombre de canaux : 2 (sortie SMB)
• Plage de tension de sortie : -10 V à +15 V (20 V crête-à-crête max)
• Résolution de réglage : 1 mV
• Courant de sortie max : 10 mA (charge ≥ 1,5 kΩ)
• Fréquence de sortie : 10 mHz à 100 kHz (mode générateur)
• Taux de rafraîchissement D/A : 2 MHz (mode arbitraire)
• Fonction de balayage : fréquence, amplitude, offset, rapport cyclique
• Fonction de programmation : jusqu’à 128 étapes avec boucles

Applications typiques

• Simulation de signaux de capteurs automobiles
• Tests d’immunité aux perturbations électriques
• Reproduction de défauts observés en développement
• Génération de signaux pour bancs de test électroniques
• Tests de cartes de contrôle et d’équipements embarqués

Informations complémentaires

Le U8793 est un outil puissant pour les ingénieurs en R&D souhaitant simuler des conditions de test réalistes à partir de signaux mesurés. Il permet de gagner du temps en reproduisant fidèlement des événements critiques sans recourir à des générateurs externes complexes.
