Description

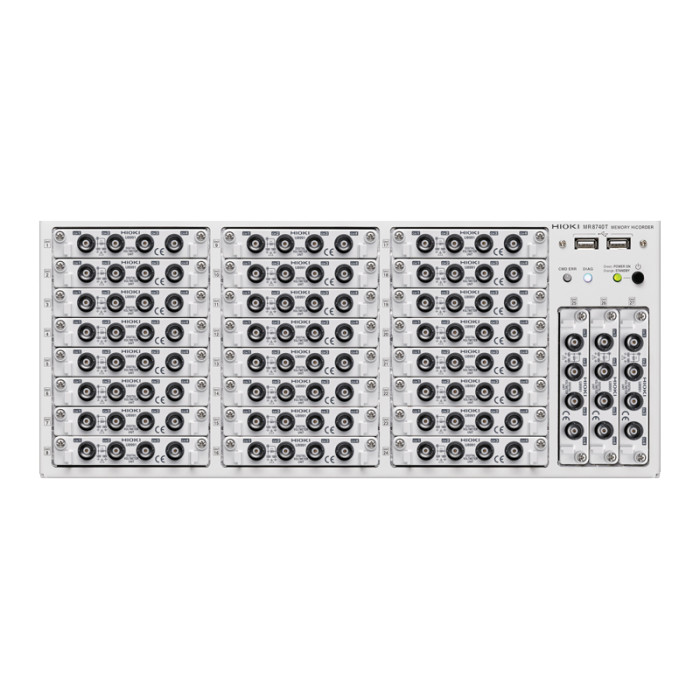

Le Hioki MR8740-50 est le châssis principal de la série Memory HiCorder MR8740T. Conçu pour accueillir jusqu’à 27 modules de mesure ou de génération de signaux, il constitue la base d’un système d’acquisition hautement configurable, adapté aux tests multipoints, à la validation de cartes électroniques, aux essais ECU et aux applications industrielles nécessitant un enregistrement simultané sur un grand nombre de canaux. Le MR8740-50 permet de construire des configurations sur mesure combinant mesure haute vitesse, haute résolution, signaux mélangés et capacités de simulation capteurs.
Avantages :
- Plateforme 100 % modulaire permettant de créer une architecture d’acquisition adaptée à chaque projet.
- Compatibilité avec 18 types de modules : tension, courant, haute tension, strain, fréquence, température, logique, accélération, ainsi que des générateurs de signaux.
- Grande évolutivité : possibilité d’atteindre des systèmes de mesure jusqu’à 108 canaux analogiques via les unités U8975 / U8978 / U8991.
- Architecture isolée entre modules garantissant sécurité, protection contre les différences de potentiel et réduction du bruit.
- Sauvegarde accélérée via SSD interne et ports USB 3.0, réduisant drastiquement les temps morts de test.
- Intégration aisée en banc de test grâce aux interfaces LAN, USB, HDMI, DisplayPort et VGA.
Caractéristiques principales :
- Châssis vide destiné à recevoir jusqu’à 27 modules.
- Méthode d’enregistrement : Memory Recorder.
- Mémoire interne : SSD 120 Go (système) + SSD 480 Go (enregistrement).

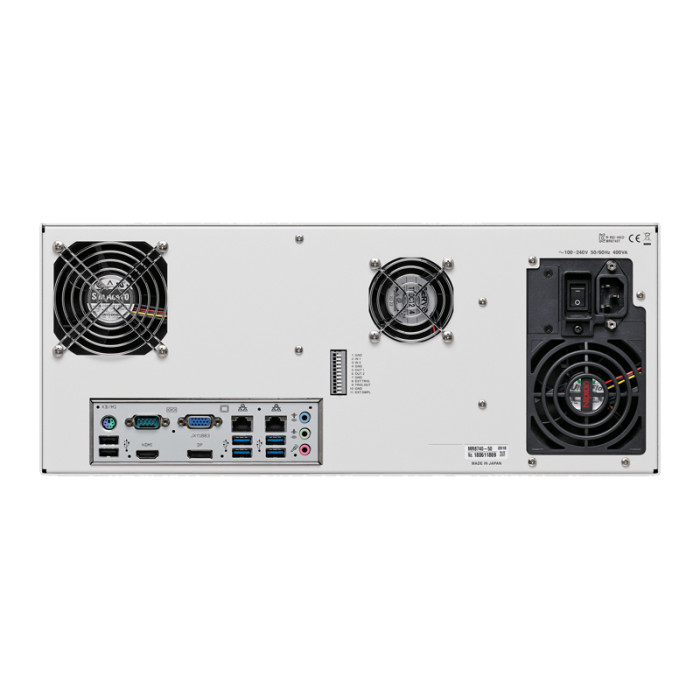

- Interfaces : 4× USB 3.0, 4× USB 2.0, LAN 1000BASE-T, HDMI, DisplayPort, VGA, bornier E/S externes.
- Alimentation : 100–240 VAC, consommation maximale 400 VA.
- Dimensions : 426 × 177 × 505 mm.
- Masse : 14 kg (châssis nu).
- Environnement : 0°C à 40°C, humidité < 80 % sans condensation.
- Compatibilité logiciel : Wave Viewer Wv (inclus), Wave Processor, pilotage par commandes, FTP, LabVIEW.
Applications typiques :
- Construction de bancs d’essais dédiés aux ECU et systèmes embarqués.
- Plateformes de mesure multipoints pour cartes électroniques haute densité.
- Bancs de validation pour moteurs, onduleurs, variateurs ou systèmes de puissance.
- Enregistreurs longue durée pour mesures synchronisées multi-capteurs.
- Intégration dans lignes de test automatisées via les E/S externes et la connectivité PC.
Pourquoi choisir le MR8740-50 :
- Base robuste et évolutive permettant d'assembler un système d’acquisition hautes performances parfaitement adapté aux exigences du projet.
- Compatibilité étendue avec la gamme Hioki, garantissant un large choix de modules de mesure et de génération.
- Architecture pensée pour les enregistrements volumineux et les opérations continues grâce aux capacités avancées de sauvegarde et de transfert.
- Solution idéale pour construire un banc de test centralisé, flexible et durable.
- Support expert ES France pour l’intégration, la sélection de modules et l’accompagnement technique sur vos applications de mesure.
