Micro-ohmmètre haute précision pour tests de production – mesure 4 fils : RM3542C | HIOKI

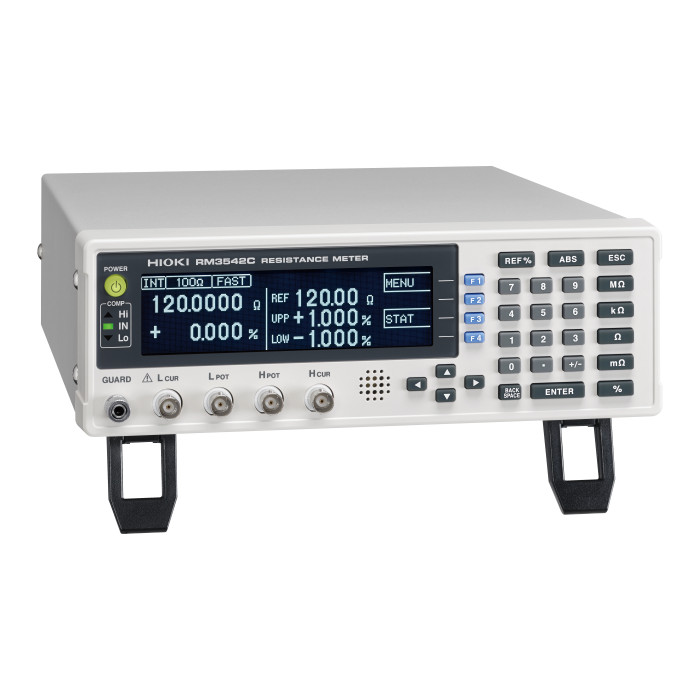

Le RM3542C de Hioki est un micro-ohmmètre de haute précision conçu pour les environnements de production et les applications nécessitant des mesures rapides et fiables de résistances très faibles. Il utilise une méthode de mesure 4 fils (four-terminal) garantissant une excellente précision en éliminant l’influence des résistances de câbles et de contacts.

Ce système permet de mesurer des résistances dans une plage très étendue allant du micro-ohm jusqu’à plusieurs centaines de mégaohms, tout en assurant des cycles de mesure rapides adaptés aux lignes de production automatisées. Grâce à son architecture optimisée et à ses fonctions avancées de détection de contact, le RM3542C assure des mesures stables même dans des environnements industriels bruités.

Avantages

• Mesure de résistance haute précision en méthode Kelvin 4 fils
• Large plage de mesure de 10 mΩ à 100 MΩ
• Mesure rapide optimisée pour les lignes de production
• Fonctions avancées de détection de contact et d’erreur
• Structure isolée résistante aux perturbations électriques
• Fonctions de tri automatique (BIN) pour classification des composants
• Stockage interne jusqu’à 30 000 mesures
• Interfaces de communication pour intégration dans les bancs de test

Caractéristiques principales

• Plage de mesure : 10 mΩ à 100 MΩ
• Méthode de mesure : courant constant DC, mesure 4 fils
• Résolution : jusqu’à 10 nΩ selon la plage
• Vitesse de mesure : modes FAST / MED / SLOW
• Fonction Jumper Mode : mesure rapide des résistances très faibles
• Fonction BIN : classification automatique des résultats
• Fonction ΔR : comparaison entre deux mesures pour validation
• Stockage interne : jusqu’à 30 000 mesures

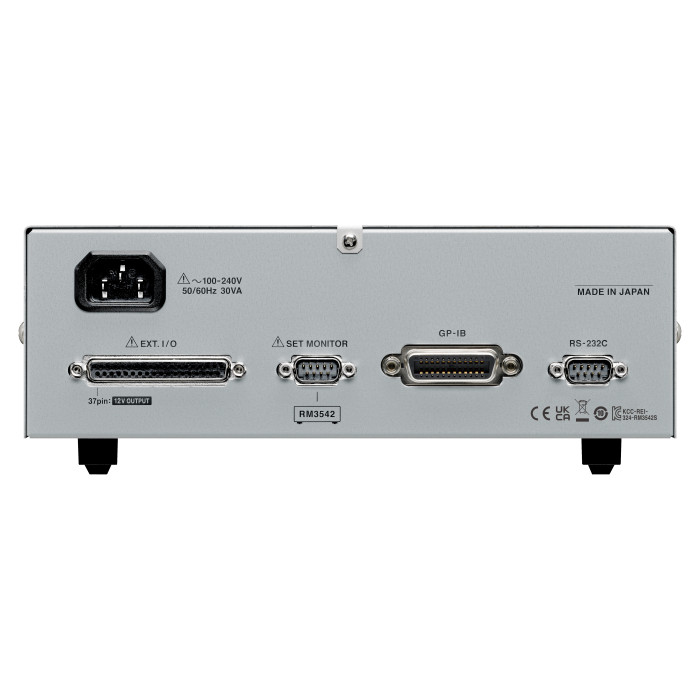

• Interfaces : EXT I/O, RS-232C et GP-IB selon le modèle
• Alimentation : 100 à 240 V AC
• Dimensions : 260 × 88 × 300 mm
• Poids : environ 2,9 kg

Applications typiques

• Contrôle de résistance de composants électroniques
• Tests de résistances shunt et résistances de puissance
• Inspection de ferrites, inductances et filtres
• Contrôle qualité de résistances CMS et composants passifs
• Tests automatisés sur lignes de production électroniques
• Mesures de résistances faibles dans les systèmes de puissance

Pourquoi choisir le RM3542C

Le RM3542C est spécialement conçu pour les applications industrielles nécessitant rapidité, précision et répétabilité des mesures. Son architecture résistante au bruit et ses fonctions avancées de contrôle des contacts garantissent des résultats fiables même dans les environnements de production exigeants.

Associé à l’expertise d’ES France en instrumentation et intégration de bancs de test, cet instrument constitue une solution idéale pour améliorer la productivité et la qualité des processus de test et de contrôle électronique.

Spécifications et modèles disponibles
