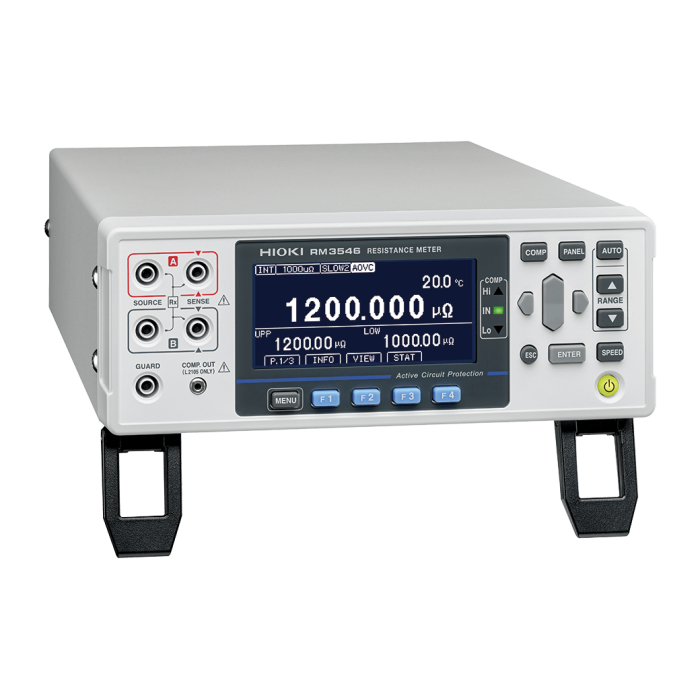

Mesureur de résistance de précision – 1 µΩ à 1 GΩ, résolution 1 nΩ : RM3546 | HIOKI

Le mesureur de résistance de précision RM3546 de Hioki est un instrument de mesure de résistance DC haute précision conçu pour les applications de R&D, de tests avancés et de lignes de production automatisées. Il couvre une plage extrêmement large de 1 µΩ à 1 GΩ avec une résolution maximale de 1 nΩ et intègre des fonctions avancées de compensation thermique, de protection de circuit actif et de pilotage par bus de communication industriels.

Avantages

• Très large plage de mesure : de 1 µΩ à 1 GΩ
• Excellente précision : jusqu’à 0,006 % de la valeur lue
• Résolution ultra-fine : 1 nΩ
• Protection active du circuit (ACP) jusqu’à ±60 V DC
• Compensation avancée de température (A-TC) sans mesure directe
• Interfaces complètes : LAN, USB, RS-232C, EXT. I/O
• Compatible multiplexer Z3003 jusqu’à 42 canaux

Caractéristiques principales

• Méthode de mesure : DC quatre fils (Kelvin)
• Plage de résistance : 1 µΩ à 1 200 MΩ
• Résolution maximale : 1 nΩ
• Courant de mesure : de 100 nA à 1 A
• Précision maximale : ±(0,006 % lecture + 0,001 % pleine échelle)
• Fonctions de compensation : OVC, A-OVC, TC, A-TC

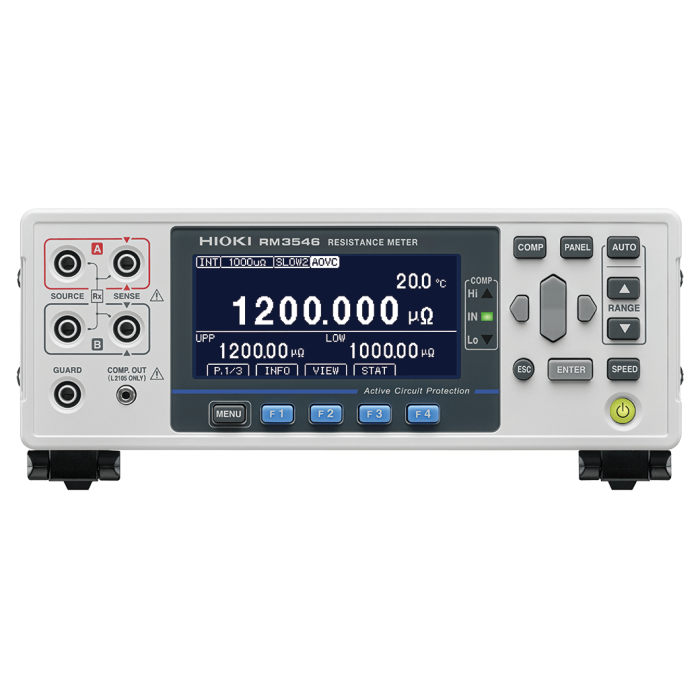

• Afficheur : LCD graphique monochrome rétroéclairé

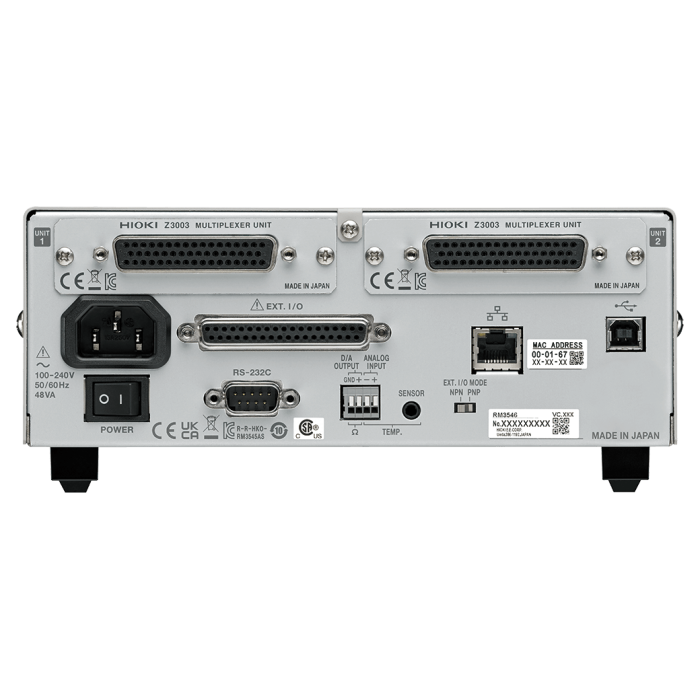

• Interfaces de communication : LAN (TCP/IP), USB, RS-232C
• Entrées / sorties industrielles : EXT. I/O opto-isolées
• Alimentation : 100 à 240 V AC, 50/60 Hz
• Dimensions : 215 × 80 × 306,5 mm
• Poids : environ 3,4 kg

Applications typiques

• Mesure de résistance de soudure pour batteries et moteurs
• Contrôle de résistance d’enroulements (moteurs, transformateurs)
• Mesure de résistance de contact (relais, interrupteurs)
• Mesure de résistance de pistes PCB
• Tests de shunts de courant et composants de puissance
• Intégration dans des bancs de test automatisés

Pourquoi choisir le RM3546

Le RM3546 est particulièrement adapté aux environnements industriels et aux applications critiques grâce à sa précision élevée, sa robustesse électrique et ses fonctionnalités avancées de compensation thermique. Sa capacité à fonctionner avec des multiplexeurs jusqu’à 42 voies et ses nombreuses interfaces de communication en font une solution idéale pour les systèmes de test automatisés et les lignes de production exigeantes.

Spécifications et modèles disponibles
