Description

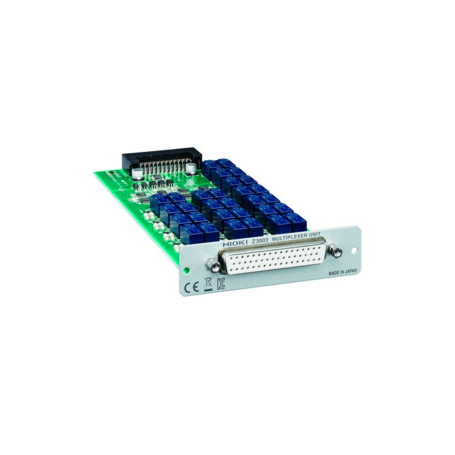

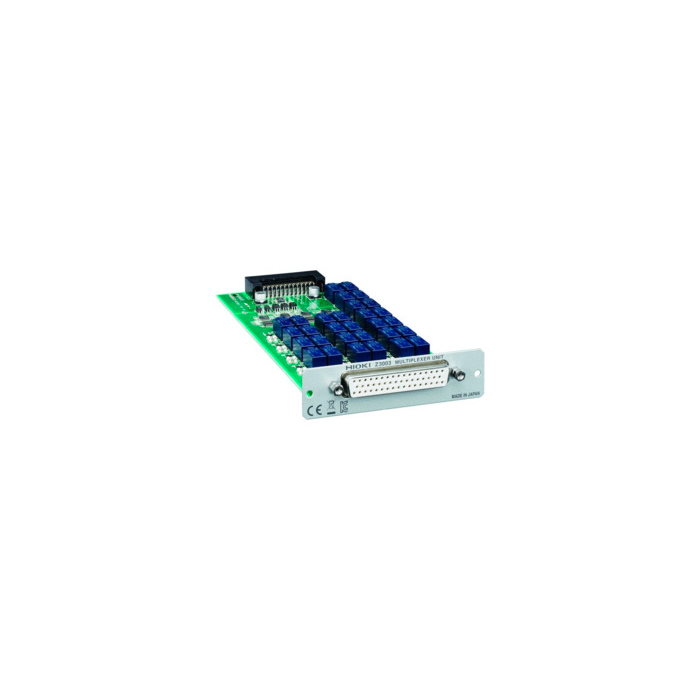

La Z3003 est une unité multiplexeur conçue pour les instruments de mesure HIOKI compatibles, notamment les résistancemètres de précision comme le RM3545. Elle permet de réaliser des mesures multipoints automatisées en 2 ou 4 fils, en commutant les voies de mesure via des relais internes. Cette solution est idéale pour les bancs de test nécessitant une acquisition séquentielle sur plusieurs points.
Avantages
- Mesures multipoints automatisées : jusqu’à 21 points en 2 fils ou 10 points en 4 fils (extensible à 42/20 avec deux unités).
- Compatibilité directe : s’intègre parfaitement aux instruments HIOKI compatibles.
- Installation simple : module enfichable avec connecteurs standard D-sub 50 broches.
- Fiabilité élevée : relais mécaniques robustes avec longue durée de vie (jusqu’à 50 millions de cycles en 4 fils).
Caractéristiques principales
- Nombre de voies :
- 2 fils : 21 voies (42 avec 2 unités)
- 4 fils : 10 voies (20 avec 2 unités)
- Type de relais : relais mécaniques
- Tension maximale : 30 V RMS / 60 V DC
- Courant maximal : 1 A DC / 100 mA AC
- Puissance maximale : 30 W (charge résistive)
- Connectique : D-sub 50 broches
- Dimensions : 92 mm (L) × 24,5 mm (H) × 182 mm (P)
- Poids : environ 180 g
- Température de fonctionnement : 0 °C à 40 °C
- Humidité de fonctionnement : jusqu’à 80 % RH (sans condensation)
Applications typiques
- Tests de résistance multipoints sur cartes électroniques
- Bancs de test automatisés en production
- Mesures séquentielles sur batteries ou composants passifs
- Intégration dans des systèmes de mesure de précision avec compensation thermique
Informations complémentaires
- Compatibilité : RM3545, RM3545-02, et autres instruments HIOKI compatibles
- Accessoires inclus : connecteur D-sub 50 broches, manuel d’utilisation
- Conditions d’installation : à effectuer hors tension ; respecter les consignes de sécurité pour éviter tout dommage
- Maintenance : nettoyage à sec uniquement ; éviter les solvants et l’humidité excessive
- Garantie : 3 ans (hors relais)
