Description

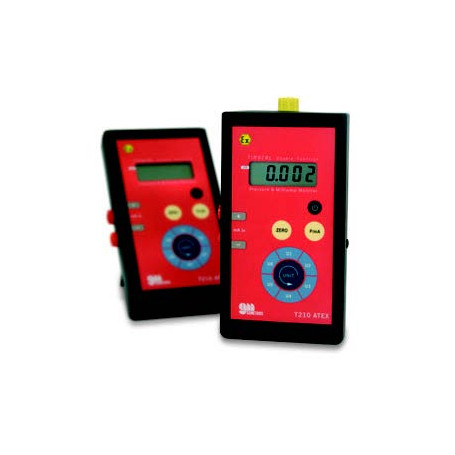

Les manomètres numériques TINYCAL de la série T210-IS sont des instruments portatifs basés sur des microprocesseurs, conçus et fabriqués par Gometrics pour effectuer l'indication de la valeur de la pression. Ces instruments ont été conçus pour faire une fonction de manomètre et de milliAmpérimètre, ce qui leur confère une grande versatilité. En effet, avec un seul instrument, l'on peut réaliser la calibration de transmetteurs électroniques de pression par une lecture de la pression ainsi que du signal 4-20 mA de sortie du transmetteur, en agissant simplement sur une unique touche de l'instrument.
L'équipement est équipé d'un capteur de pression intégré, fabriqué en acier inoxydable*, ce qui, associé à la surpression qu'il supporte, garantit une longue durée de vie à l'équipement.
Le clavier frontal, de design ergonomique pensé pour une utilisation avec une seule main, permet de réaliser les fonctions suivantes:
- Changement d'unités d'ingénierie (bar, kPa, kgf/cm², mbar, psi, mmHg, mH₂O, cmH₂O, mmH₂O, atm)
- Remise à zéro automatique
- Sélection de l'entrée : pression ou courant.
Le poids et la taille des manomètres TYNYCAL permet de réaliser des opérations de calibration, aussi bien sur site que en atelier, de façon rapide et efficace. Pour un usage en bureaux, l'équipement incorpore un support type chevalet qui facilite la lecture.
L'instrument est doté de piles alcalines de type 6LR61 et est livré avec un sac de transport, câbles, certificat de calibration avec traçabilité (ENAC optionnel) et garantie 2 ans.
Caractéristiques techniques :
| Paramètre | Valeur / Détail |
|---|
| Intervalle pression |
Min : 0–25 mbar / Max : 0–350 bar |
| Incertitude pression |
0,25% FS et 0,10% FS |
| Intervalle courant |
±30 mA |
| Incertitude courant |
0,025% de la lecture + 2 µA |
| Résolution |
4 ½ chiffres en pression (voir tableau), 1 µA / 10 µA en courant |
| Connexion au processus |
1/8” BSP M conique interne 60° |
| Température opérationnelle |
0–50 °C |
| Coefficient de température |
< 1 bar : 0,02% FS/°C ; ≥ 1 bar : 0,01% FS/°C |
| Compatibilité fluides |
Acier inoxydable et Buna N (≥ 1 bar), air ou gaz inertes (< 1 bar et pression diff.) |
| Surpression |
2 fois le rang ; pression différentielle : max statique |
| Pression maximale statique |
3 fois le rang ou 14 bars (la plus petite) |
| Écran |
LCD de 10 mm |
| Alimentation |
Pile alcaline type 6LR61 |
| Autonomie |
30 heures |
| Dimensions |
83 x 152 x 33 mm |
| Poids |
360 grammes |
| Garantie |
2 ans |
| Certification |
II 1G Ex ia IIB T4 ; CE |
Schéma de fonctionnement :
