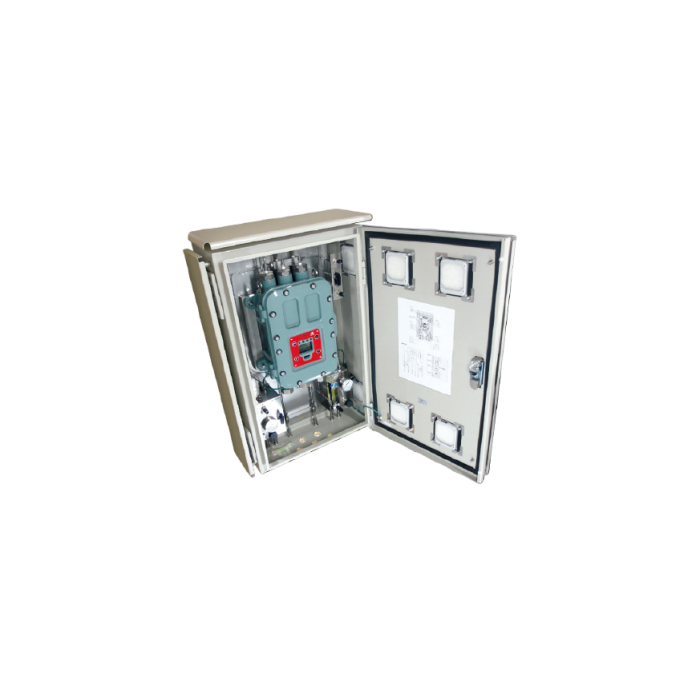

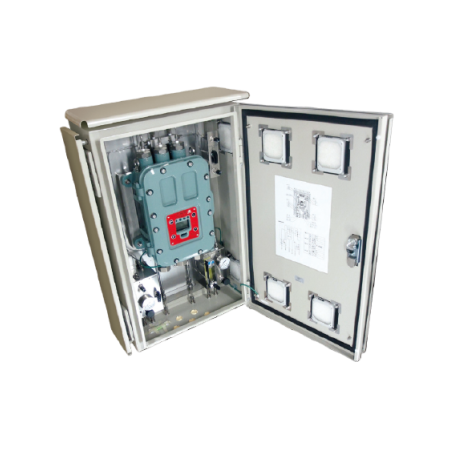

Nouveau Calorimètre ATEX pour index Wobbe, valeur calorifique, concentration méthane CH4 : OHC-800 Agrandir l'image

Calorimètre Ex valeur calorifique, gravité spécifique, index Wobbe, concentration méthane CH4 : OHC-800 | RIKEN KEIKI

Le débitmètre massique Coriolis OHC-800 est un instrument de mesure de pointe conçu pour fournir des mesures précises et fiables du débit massique, de la densité et de la température.

Plus de détails

Téléchargement

Documentation OHC-800

Téléchargez ce fichier (6.27M)

Description

Le calorimètre Ex OHC-8000 est un instrument de mesure de pointe conçu pour fournir des mesures précises et fiables du débit massique, de la densité et de la température. Basé sur la technologie Coriolis éprouvée, cet appareil offre une mesure directe indépendante des propriétés du fluide, garantissant une précision constante même dans des conditions de process variables.

Points clefs :

  • calcul Opt-Sonic est réalisé au moyen d’un capteur optique et d’un capteur acoustique
  • changement facile d’affichage de la valeur calorifique à la densité et à l’indice WOBBE
  • équipé d’une fonction d’autodiagnostic pour toujours permettre la mesure de gaz
  • nécessite peu de consommables pour fonctionner et donc à un cout d’exploitation réduit
  • boitier résistant aux explosions ( Exd IIb+ H2 T4 ) et aux ruissellements ( IP66 / IP67 )

Option : Échantillonneur :
Le système peut être équipé d’un dispositif d’échantillonnage modulaire permettant l’introduction contrôlée de gaz ou de liquides dans le capteur. Cette option améliore la précision des mesures dans des environnements complexes et permet une meilleure représentativité des échantillons analysés. Différentes configurations sont disponibles selon les besoins du process (boîtier, vanne de réduction, débit de dérivation, unité de jauge de pression).
Modèle OHC-800
Principe de mesure Flamme optique, calcul par mesure de l'indice de réfraction et de la vitesse du son
Gaz de mesure
Cible de mesure Valeur calorifique (Densité / indice de Wobbe et calorimètre)
Plage de mesure* Valeur calorifique : 28 - 46 MJ/m³(N) (Correspondant à GNL 6 - 65% / méthane)
Densité : 0,55 - 1,60 (Gravité spécifique comparée)
Méthode de mesure Introduction de gaz à débit constant utilisant des dispositifs d'échantillonnage externes
Affichage LCD à points complets avec rétroéclairage, lampe LED 3 couleurs
Sortie de contrôle 4-20 mA DC (Isolé, type de contrôle carré résistance de charge maximale de 600 Ω / communication RS-485)
Temps de réponse Dans les 10 secondes (mode de mesure standard)
Affichage alarme DÉFAILLANCE Lampe (rouge) / Indication de courant sur LCD
Contact alarme DÉFAILLANCE* Contact sans tension 1a x1 Sans changement (Activé lors d'alarme ou Activé Désactivé lors d'alarme)
Fonction d'auto-diagnostic VÉRIFICATION FONCTION (mode de mesure ou de maintenance), MAINTENANCE REQUISE, HORS SPÉCIFICATION
Affichage auto-diagnostic VÉRIFICATION FONCTION HORS SPÉCIFICATION : Lampe (orange) / Indication d'affichage sur LCD
MAINTENANCE REQUISE : Lampe (orange) / Indication d'affichage sur LCD
Contact auto-diagnostic VÉRIFICATION FONCTION, HORS SPÉCIFICATION : Contact sans tension 1a x1 Sans changement (Activé lors d'alarme ou
Activé Désactivé lors d'alarme) Capacité nominale de contact de 2 A, 30 VDC (charge résistive)
MAINTENANCE REQUISE : Contact sans tension 1a x1 Sans NO 2ème niveau de maintenance
Alimentation électrique 100 - 240 VAC ±10%, 50/60 Hz, max. 15 VA ou 24 VDC ±10%
Niveau de protection d'entrée Équivalent à IP65 et IP67
Température de fonctionnement AT21 / -25°C - 50°C (pas de degré C [pas de changement soudain] / Japon GK -20, +57 degré C [pas de changement soudain])
Humidité 85% HR max. (sans condensation)
Dimensions / Poids Environ 286 (L) x 353 (H) x 180 (P) mm / Environ 7,5 kg
Structure antidéflagrante Enceinte antidéflagrante 'Classe antidéflagrante' (IID Ex de IIC T5 / Ex db IIIC+T4 / Ex e / Ex-i / T6 / Ex-p) Exm

Avantages :

  • Mesure directe du débit massique - Aucune compensation nécessaire pour la température ou la pression
  • Multi-paramètres - Mesure simultanée du débit massique, de la densité et de la température
  • Haute précision - Précision de ±0,1% pour le débit massique
  • Polyvalence d'application - Compatible avec liquides, gaz et fluides biphasiques
  • Faible maintenance - Conception robuste sans pièces mobiles
  • Installation flexible - Montage horizontal ou vertical possible
  • Signal de sortie multiple - Sorties analogiques et numériques disponibles

Applications types :

  • Industrie chimique
    Dosage précis de réactifs et d’additifs dans les procédés de fabrication chimique.Pétrochimie

  • Mesure de produits raffinés, d’intermédiaires et de mélanges complexes dans les raffineries.

  • Agroalimentaire
    Transfert et dosage de liquides alimentaires, sirops, huiles et autres ingrédients.

  • Pharmaceutique
    Applications nécessitant une haute précision pour les principes actifs et solvants.

  • Traitement des eaux
    Injection contrôlée de produits chimiques pour la purification et le traitement.

  • Métallurgie / Pâte à papier
    Mesure de fluides dans les procédés de coulée, traitement thermique ou dosage d’additifs dans la fabrication de pâte.

Modèle de dispositif d'échantillonnage :

Boîtier :

  • 0: Pas de boîtier
  • 1: Boîtier pour extérieur (SUS) avec plaque de protection
  • 2: Boîtier étanche (SDCC) avec fenêtre

Utilisation de la vanne de réduction de pression pour la mesure des gaz :

  • 0: Vanne de réduction de pression non utilisée
  • 1: Vanne de réduction de pression utilisée

Débit de dérivation du gaz de mesure :

  • 0: Non fourni
  • 1: 0,5 - 5 L/min
  • 2: 1 - 10 L/min
  • 3: 2 - 20 L/min
    *Aucun transmetteur n'est fourni pour le cas sans vanne de réduction de pression.

Unité de jauge de pression :

  • 1: MPa
  • 2: MPa/PSI double unité
    3: MPa est sélectionné pour ce test au Japon en raison de la Loi sur la métrologie.
