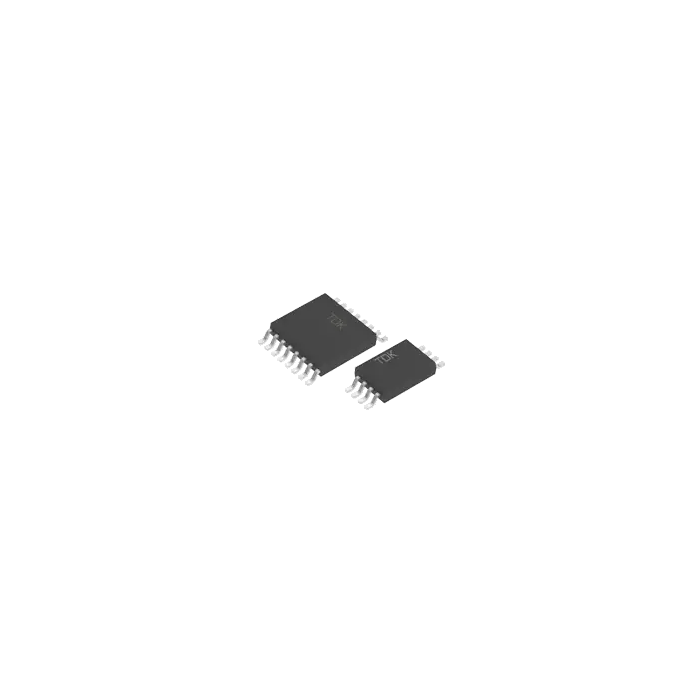

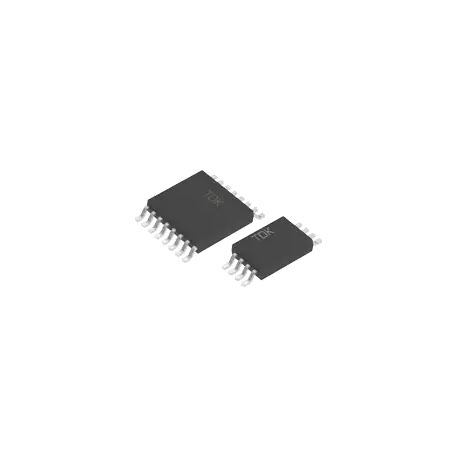

Nouveau Capteur d'angle TMR ( -40°C to 150°C ): série TAS / TAD Agrandir l'image

Capteur d'angle TMR ( -40°C to 150°C ): série TAS / TAD | TDK - EPCOS

Les capteurs d'angle TMR de TDK détectent la direction du champ magnétique d'un aimant, permettant une mesure précise des angles de rotation.

Plus de détails

Description

Les capteurs d'angle TMR de TDK détectent la direction du champ magnétique d'un aimant, permettant une mesure précise des angles de rotation. Ces capteurs sont spécialement conçus pour les applications automobiles exigeantes, offrant des caractéristiques de sortie extrêmement stables sur une large plage de températures, ce qui élimine le besoin de traitement de correction de température et contribue à simplifier la conception du système. Depuis 2014, ces capteurs ont fait leurs preuves dans des applications automobiles en production de masse.

Avantages :

  • Coût réduit : Coût système très bas grâce à des circuits compacts et des exigences minimales pour le conditionnement et le traitement des signaux
  • Compacité et légèreté : Taille et poids réduits même avec l'aimant nécessaire, contrairement aux résolveurs qui nécessitent des bobines d'excitation et de sortie
  • Résistance améliorée aux perturbations magnétiques : Utilisation de capteurs multiples et calculs de correction pour améliorer la résistance aux perturbations
  • Précision élevée : Performance optimale même en placement désaxé grâce à l'utilisation de plusieurs circuits intégrés
  • Faible consommation d'énergie : Aucune application de courant nécessaire au-delà du circuit intégré
  • Redondance facile : Possibilité d'atteindre la redondance en utilisant plusieurs circuits intégrés

Caractéristiques principales :

  • Précision d'angle exceptionnelle : Jusqu'à ±0,15 degrés en sortie analogique et ±0,05 degrés en sortie numérique
  • Plage de mesure complète : Observation des valeurs absolues sur 360 degrés immédiatement après l'installation
  • Packages compacts : Disponibles en formats TSSOP-8 (6,4 x 3,0 mm) et QFN16 (3,0 x 3,0 mm)
  • Plage de température étendue : Performance stable de -40 à 150°C
  • Conformité ASIL : Support pour la conception redondante avec sorties analogiques et numériques
  • Méthode unique de suppression du bruit SFI : Utilisation de plusieurs capteurs pour supprimer les signaux de bruit

Performances techniques :

  • Plage de champ magnétique : 20...80 mT (Standard), 80...120 mT (Extension)
  • Plage de détection : 360 degrés complets
  • Sorties disponibles : Analogique (différentielle ou à terminaison unique) et numérique (SENT, PWM, ENC, UVW, SPI)
  • Auto-diagnostic : Fonctionnalités intégrées pour une fiabilité accrue
  • Configurations de redondance : Options multiples pour les applications critiques

Applications :

  • Moteurs de traction pour véhicules électriques : Contrôle précis pour une efficacité énergétique optimale
  • Motos électriques : Solutions compactes adaptées aux contraintes d'espace
  • Systèmes de direction assistée électrique : Haute fiabilité pour les applications de sécurité critique
  • Systèmes industriels : Contrôle précis des moteurs dans les applications d'automatisation
  • Robotique : Détection d'angle précise pour les articulations et les moteurs

Spécifications et modèles disponibles :

 TAS2142TAS4240TAS414xTAB4140TAA6140TAS8240TAD2140TAD2141TAD2143TAD4140
Representative standard angle accuracy1)
(TA=25 °C)		 ±0.15° ±0.3° ±0.1° or
±0.15°		 ±0.1° ±0.1° ±0.3° ±0.05° ±0.05° ±0.05° ±0.05°
Standard angle accuracy2)
(TA=-40 to 150 °C )		 ±0.6° ±1.0° ±0.6° or
±0.8°		 ±0.6° ±0.8° ±1.0° ±0.3° ±0.3° ±0.3° ±0.35°
Output Analog, differential voltage
3.0 VPP
Sin & Cos		 Analog, single end voltage
1.5 VPP
Sin & Cos		 Analog, differential voltage
1.5/3.0 VPP
Sin & Cos		 Analog, differential voltage
6.0 VPP
amplified
Sin & Cos		 Analog, single end voltage
3.0 VPP
amplified
Sin & Cos		 Analog, single end voltage
1.5 VPP
Sin & Cos		 Digital
(SENT,
PWM, ENC,
UVW)		 Digital
(SPI, PWM,
ENC, UVW)		 Digital
(SPI, PWM,
ENC, UVW)		 Digital
(SPI, PWM,
ENC, UVW)
Number of outputs 4 4 8 8 6 8 1 24) 25) 44)
Operating temperature range TA=
−40...150 °C		 TA=
−40...157 °C		 TA=
−40...150 °C		 TA=
−40...125 °C
Magnetic field range 20...80 mT (Standard)
80...120 mT (Expansion)
Detection range 360°
Redundancy   ✓ ✓ ✓ ✓ ✓       ✓
Self-diagnosis             ✓ ✓ ✓ ✓
Internal DTF (FSM)             ✓ ✓ ✓ ✓
Internal capacitors             ✓
