Inductance commune SMD pour courants élevés ( 24 A - 36 A ): EPCOS SurfIND | TDK - EPCOS

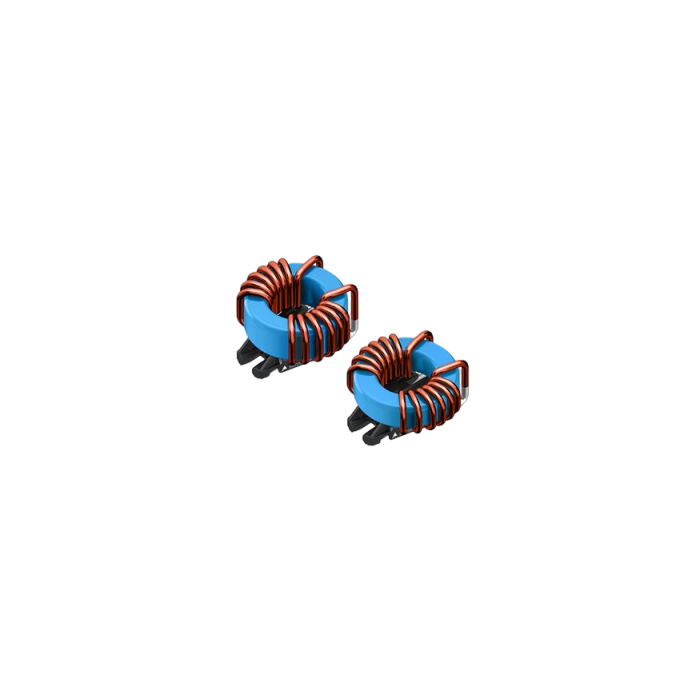

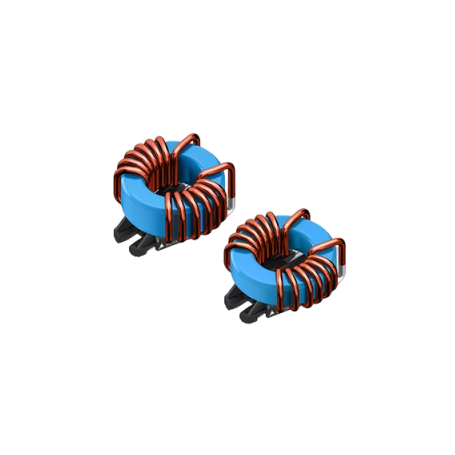

La série SurfIND de TDK est une nouvelle gamme d'inductances communes à noyau toroïdal compensées en courant, conçues pour les applications à courants élevés avec montage en surface. Ces composants répondent parfaitement aux besoins des clients qui préfèrent le soudage par refusion tout en nécessitant des inductances communes à courant élevé, généralement volumineuses et lourdes. La série SurfIND offre une solution SMD capable de filtrer les perturbations de mode commun pour des courants nominaux de 24 A à 36 A à une température de +70°C, avec possibilité d'atteindre des courants encore plus élevés grâce à un refroidissement supplémentaire.

Avantages :

• Solution SMD pour applications à courant élevé jusqu'à 36 A
• Design compact avec empreinte réduite (40 x 38 mm)
• Face supérieure utilisable comme interface directe pour un dissipateur thermique
• Connexions SMD auto-guidées pour un soudage par refusion facile
• Élimination du besoin d'adhésifs grâce à la conception spéciale du câblage
• Chute d'inductance nominale inférieure à 10% au courant nominal

Caractéristiques principales :

• Inductance nominale : de 120 µH à 820 µH
• Courants nominaux : de 24 A à 36 A à +70°C
• Tension d'application : jusqu'à 250 V (AC)
• Inductance de fuite : environ 0,6 à 1% pour la suppression du bruit en mode différentiel
• Résistance typique : de 0,78 mΩ à 2,21 mΩ

• Montage sur plaque de base en plastique
• Noyau ferrite avec revêtement époxy pour l'isoler des enroulements
• Matériaux approuvés UL 94 V0
• Dimensions compactes : 40 x 38 mm (L x l)
• Hauteurs : 20,7 mm pour les types A et 22,3 mm pour les types B

• Conforme aux normes IEC/EN 60938-2

Applications :

• Suppression des interférences en mode commun
• Applications de conversion d'énergie à mode commuté
• Entraînements à fréquence variable
• Équipements de télécommunication (boîtiers sandwich)
• Entraînements industriels
• Systèmes nécessitant un filtrage efficace du bruit en mode commun et différentiel

Performance thermique :

• Performances optimales à des températures élevées (+70°C)
• Possibilité d'implémentation facile de refroidissement supplémentaire
• Stabilité magnétique avec une polarisation magnétique DC à +20°C
• Excellente tenue en température pour les environnements industriels exigeants
