Description

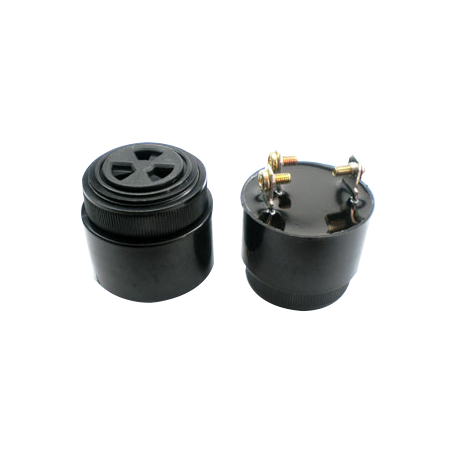

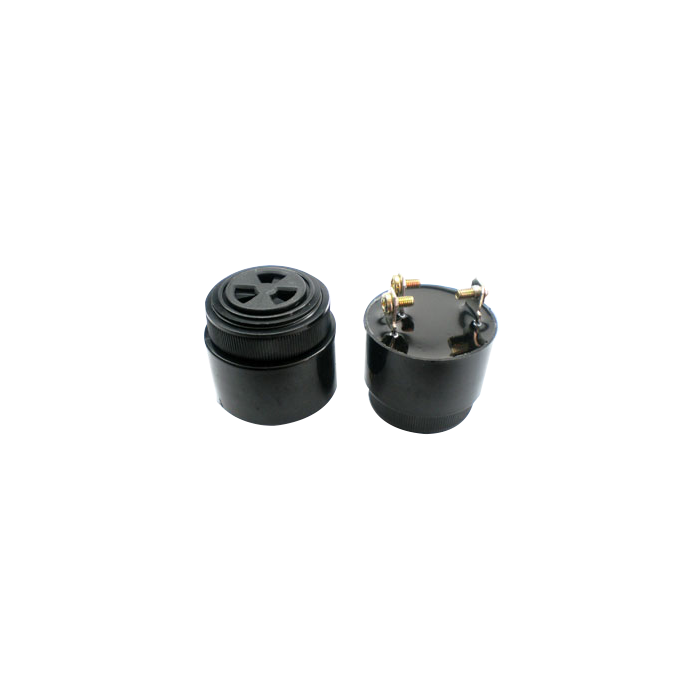

Le buzzer piézoélectrique de la série PFD est un composant électronique robuste conçu pour produire un signal sonore clair et audible. Doté d’un boîtier en résine plastique ABS de qualité UL94HB et de broches en laiton plaqué étain, ce buzzer compact offre une solution d’alerte sonore fiable pour une large gamme d’applications électroniques et industrielles. Son circuit électronique intégré assure une production sonore stable avec des options de tonalité constante ou pulsée, garantissant une audibilité optimale dans diverses conditions environnementales.
Avantages :
- Niveau sonore élevé (jusqu’à 95 dB à 30 cm sous tension nominale)
- Large plage de tension de fonctionnement (3–24 Vdc)
- Faible consommation de courant (généralement 10–15 mA maximum)
- Options de tonalité constante et à impulsion rapide
- Construction robuste avec boîtier en ABS conforme aux normes UL94HB
- Conception compacte et légère facilitant l’intégration
- Résistance à une large plage de températures (−20 °C à +70 °C)
- Installation facile avec broches en laiton plaqué étain
- Conformité aux normes CE et RoHS
Caractéristiques principales :
Caractéristiques électriques :
- Fréquence d’oscillation : généralement entre 2,5 et 3,5 kHz (±0,5 kHz)
- Tension de fonctionnement : 3 ~ 24 Vdc
- Tension nominale standard : 12 Vdc
- Consommation de courant : 10–15 mA max. à tension nominale
- Niveau de pression sonore : 80–95 dB minimum à 30 cm à tension nominale
- Modes de tonalité : constant et/ou impulsion rapide
Caractéristiques physiques :
- Boîtier : résine plastique ABS de qualité UL94HB
- Couleurs disponibles : noir ou gris
- Connexion : broches en laiton plaqué étain ou version à fils
- Poids : variable selon le modèle (généralement entre 7 et 28 g)
Spécifications environnementales :
- Température de fonctionnement : −20 °C à +70 °C
- Température de stockage : −30 °C à +80 °C
- Conditions de soudure manuelle : 350 ± 20 °C pendant moins de 5 secondes
Options de personnalisation :
- Différents diamètres disponibles (21 mm, 27 mm, 35 mm)
- Variantes de fréquence d’oscillation adaptées à différentes applications
- Choix entre modèles à broches (série P) ou à fils (série W)
- Options de couleur selon les besoins d’intégration
- Possibilité de configurations sonores spécifiques (constant, pulsé, ou les deux)
Applications :
- Système d’alarme ou de sécurité
- Équipement médical ou appareil de santé
- Appareil électroménager
- Système de contrôle industriel
- Équipement de test ou de mesure
- Terminal de point de vente ou distributeur automatique
- Système de signalisation ou d’avertissement
- Dispositif de contrôle d’accès
- Équipement électronique grand public
- Jouet électronique ou dispositif éducatif
Spécifications et modèles disponibles :
| Modèle | Type | Fréquence | Caractéristiques |
|---|
| PFD-21N30PQ |
DC Type (Pin) |
3.0 kHz |
Boîtier noir standard, version N (standard) |
| PFD-27A25PQ |
DC Type (Pin) |
2.5 kHz |
Avec circuit intégré "A" |
| PFD-27A29EPQ |
DC Type (Pin) |
2.9 kHz |
Avec circuit intégré "A", version E |
| PFD-27A29ERQ |
DC Type (Pin) |
2.9 kHz |
Avec circuit intégré "A", version ER |
| PFD-27A35EPQ |
DC Type (Pin) |
3.5 kHz |
Avec circuit intégré "A", version E |
| PFD-27A35ERQ |
DC Type (Pin) |
3.5 kHz |
Avec circuit intégré "A", version ER |
| PFD-27A35PQ |
DC Type (Pin) |
3.5 kHz |
Avec circuit intégré "A" |
| PFD-27N26PQ |
DC Type (Pin) |
2.6 kHz |
Version N (standard) |
| PFD-27N29EPQ |
DC Type (Pin) |
2.9 kHz |
Version N, modèle E |
| PFD-27N29ERQ |
DC Type (Pin) |
2.9 kHz |
Version N, modèle ER |
| PFD-27N35EPQ |
DC Type (Pin) |
3.5 kHz |
Version N, modèle E |
| PFD-27N35ERQ |
DC Type (Pin) |
3.5 kHz |
Version N, modèle ER |
| PFD-27N36PQ |
DC Type (Pin) |
Non spécifié |
Version N (standard) |
| PFD-35A29EP-AQ |
DC Type (Pin) |
2.9 kHz |
Avec circuit intégré "A", version E |
| PFD-35A29EPQ |
DC Type (Pin) |
2.9 kHz |
Avec circuit intégré "A", version E |
| PFD-35A29ERQ |
DC Type (Pin) |
2.9 kHz |
Avec circuit intégré "A", version ER |
| PFD-35A29PQ |
DC Type (Pin) |
2.9 kHz |
Avec circuit intégré "A" |
| PFD-35N29EPQ |
DC Type (Pin) |
2.9 kHz |
Version N, modèle E |
| PFD-35N29ERQ |
DC Type (Pin) |
2.9 kHz |
Version N, modèle ER |
