Description
Ce transducteur piézoélectrique externe à montage en surface (SMD) est conçu pour générer un signal sonore lorsqu’il est alimenté par une onde carrée. Compact et léger, il est idéal pour les applications nécessitant une alerte sonore fiable dans un espace restreint. Il fonctionne sur une large plage de températures et offre une bonne stabilité acoustique.
Avantages :
- Format SMD facilitant l'intégration sur circuits imprimés automatisés
- Faible consommation d'énergie
- Large plage de température de fonctionnement (-40 à +120°C)
- Bonne stabilité de la pression sonore
- Matériaux résistants et durables (boîtier en LCP, broches en cuivre étamé)
Caractéristiques principales :
- Niveau de pression sonore minimum : 76 dB(A) à 4.0 kHz, 3Vp-p, à 10 cm
- Fréquence de résonance : 4.0 ± 0.5 kHz
- Capacité : 15 nF ± 25% à 1000 Hz
- Tension d'entrée maximale : 30 Vp-p
- Consommation maximale : 3 mA à 4.0 kHz, 3Vp-p
- Température de fonctionnement : -40°C à +120°C
- Poids : 0.5 g
Options et informations complémentaires :
- Conditionnement en bobines plastiques de 1000 pièces par boîte intérieure
- Emballage conforme à la norme IEC 286-3
- Durée de stockage recommandée : 6 mois dans des conditions de +5 à +40°C et 20 à 70% HR
- Résistance aux tests de chute, vibrations, cycles thermiques et humidité
- Résistance à la soudure par refusion jusqu’à 260°C
Applications :
- Dispositifs d’alarme et de sécurité
- Équipements médicaux
- Électronique grand public
- Appareils électroménagers
- Indicateurs sonores dans les systèmes embarqués
Spécifications et modèles disponibles :
| Référence |
Niveau sonore min. |
Fréquence résonance |
Tension max. |
Conso max. |
Capacité |
Temp. fonctionnement |
Poids |
Matériau boîtier |
| SFM-1240-03 |
76 dB @ 4.0 kHz |
4.0 ± 0.5 kHz |
30 Vp-p |
3 mA |
15 nF ±25% @ 1 kHz |
-40 ~ +120 °C |
0.5 g |
LCP / Noir |

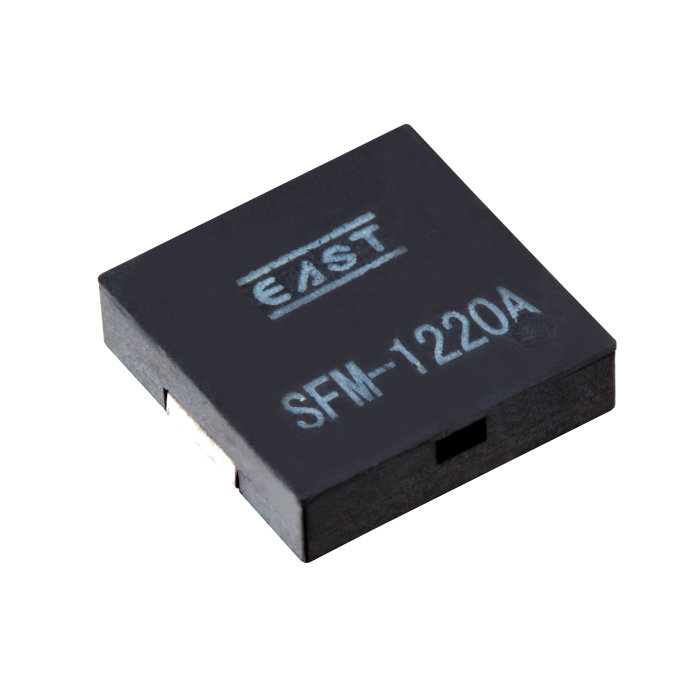

| SFM-1220A |
58 dB @ 2.0 kHz |
2.0 ± 0.5 kHz |
30 Vp-p |
2.5 mA |
15 nF ±30% @ 1 kHz |
-40 ~ +85 °C |
0.5 g |
LCP / Noir |
| SFM-9019-03A |
65 dB @ 4.0 kHz |
4.0 ± 0.5 kHz |
20 Vp-p |
5 mA |
12 nF ±30% @ 100 Hz |
-40 ~ +85 °C |
0.2 g |
LCP / Noir |
| SFM-1820E |
90 dB min / 100 dB typ @ 2.0 kHz |
2.0 ± 0.5 kHz |
20 Vp-p |
3 mA |
Non spécifiée |
-40 ~ +105 °C |
0.9 g |
LCP / Noir |
| TDM-59DA-7 |
80 dB @ 4.0 kHz |
4.0 ± 0.5 kHz |
25 Vp-p |
8 mA |
12 nF ±30% @ 100 Hz |
-20 ~ +70 °C |
0.75 g |
PBT / Noir |
| TFM-59DA-5 |
70 dB @ 4.0 kHz |
4.0 ± 0.5 kHz |
25 Vp-p |
3 mA |
5500 pF ±30% @ 1 kHz |
-40 ~ +85 °C |
0.6 g |
PC / Noir |
| TFM-51F |
75 dB @ 4.0 kHz |
4.0 ± 0.5 kHz |
30 Vp-p |
1 mA |
12 nF ±30% @ 1 kHz |
-40 ~ +85 °C |
2.5 g |
PA66 (UL94-V0) / Noir |

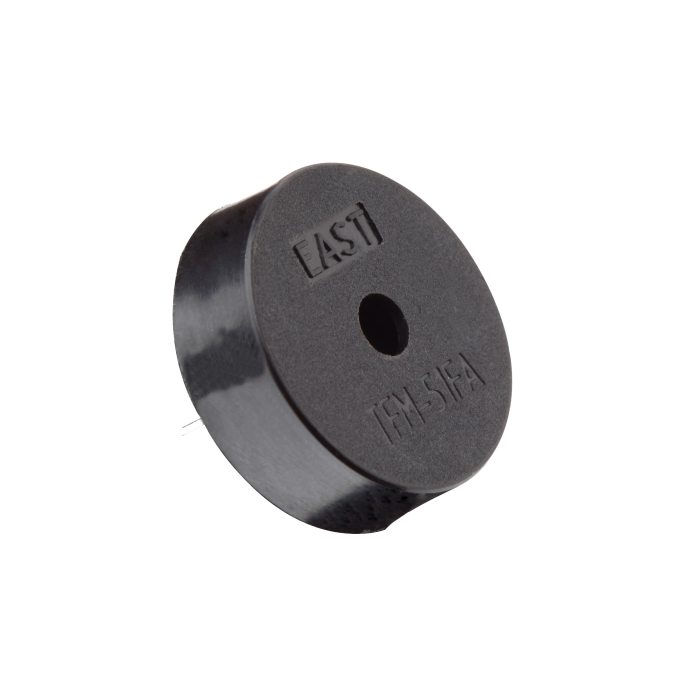

| TFM-51FAA |
75 dB @ 4.0 kHz |
4.0 ± 0.5 kHz |
30 Vp-p |
2 mA |
24 nF ±30% @ 1 kHz |
-40 ~ +85 °C |
2.5 g |
PA66 / Noir |
