Description

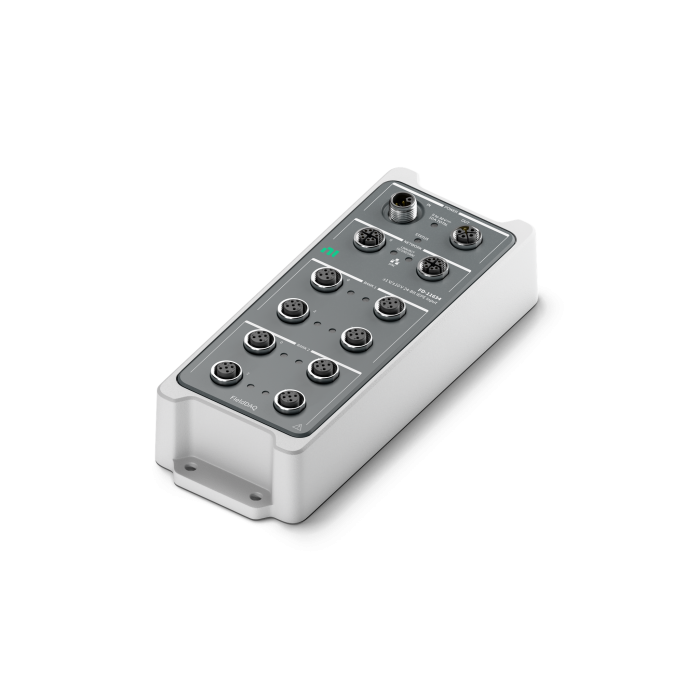

Le FD-11634 permet de mesurer des signaux de capteurs piézoélectriques intégrés (IEPE) et d'autres capteurs tels que des accéléromètres, des tachymètres et des sondes de proximité. L'appareil fonctionne également avec des capteurs intelligents TEDS, délivre une large plage dynamique et intègre un couplage CA/CC sélectionnable par logiciel et un conditionnement de signal IEPE. Les voies d’entrée mesurent simultanément les signaux et possèdent des filtres anti-repliement intégrés qui s’adaptent à votre fréquence d’échantillonnage. Cet appareil est certifié IP65/IP67 pour être étanche à la poussière et submersible. Il peut supporter 100 g de chocs et 10 g de vibrations efficaces dans des environnements allant de -40 °C à 85 °C. En programmant le FD-11634 avec NI-DAQmx, vous synchronisez automatiquement tous les matériels FieldDAQ™. Associé aux logiciels NI, ce matériel fournit des fonctionnalités pour la surveillance de l'état des machines, telles que l'analyse de fréquence et le suivi d'ordre.
Caractéristiques techniques :
- Connecteurs M12 pour l’alimentation et l’Ethernet
- 8 canaux
- Connecteurs d’entrée M12 à code A, 5 broches
- Plage d’entrée ±10 V
- Résolution 24 bits
- Jusqu’à 102,4 kéch/s/canal
- Excitation 4 mA ; conditionnement de signal IEPE
- TEDS Classe I
- Filtres anti-repliement, Butterworth et en peigne
- Isolation canal à canal
- Tension de fonctionnement : 60 V DC
- Résistance diélectrique : 1000 V RMS
- Synchronisation TSN (802.1AS)
- Compatible NI-DAQmx
- Chaînage possible de l’alimentation et de l’Ethernet
- Support maître pour cDAQ, cRIO, IC, PXI et PC
Applications principales :
- Vérification et validation de grands systèmes physiques distribués
- Essais environnementaux
- Essais structurels
- HALT (Highly Accelerated Life Test)
- Tests de bruit, vibration et rudesse (NVH)
- Tests de moteurs de fusée
- Tests d’équipements lourds / véhicules tout-terrain
- Tests de composants en cellule ou chambre d’essai
- Recherche académique en intérieur/extérieur
Spécifications environnementales :
- Indice IP65/IP67 : étanche à l’eau et à la poussière
- Résiste à des chocs de 100 g et à des vibrations de 10 g RMS
- Humidité de fonctionnement et de stockage jusqu’à 100 % HR (condensée ou non)
- Plage de température de fonctionnement : -40 °C à 85 °C
- Conception moulée thermiquement stable pour minimiser les dérives de précision
