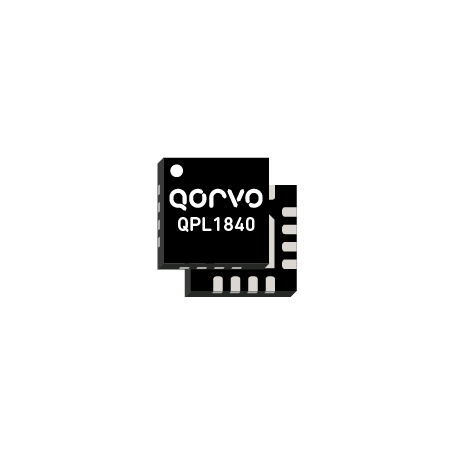

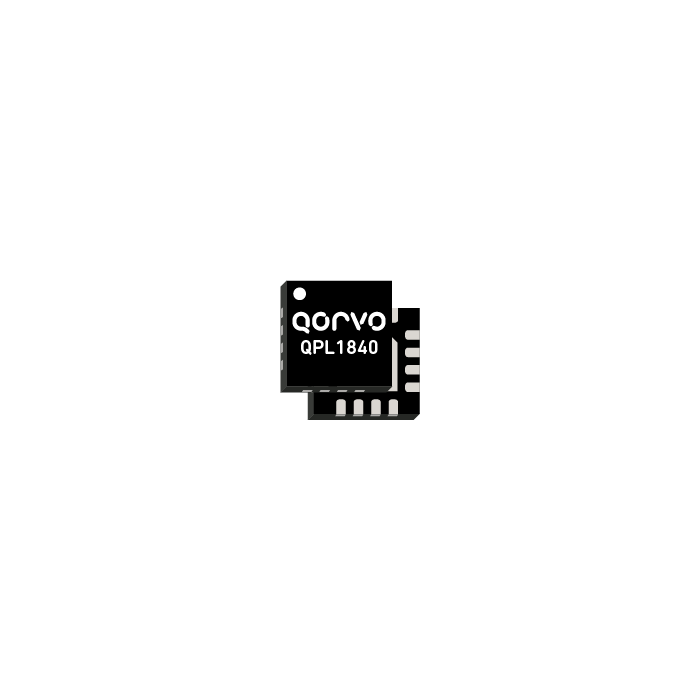

Amplificateur RF MMIC DOCSIS 4.0 (5–1800 MHz) :QPL1840 | QORVO

Ce composant haute linéarité fonctionne avec une alimentation unique de 5 V à 8 V et un courant de polarisation ajustable entre 125 mA et 135 mA. Il est encapsulé dans un boîtier QFN 16 broches de 3 x 3 mm, conforme RoHS.

Avantages :

• Large bande passante de 5 MHz à 1800 MHz
• Faible facteur de bruit (1,5 dB typique à 1800 MHz)
• Gain élevé de 17,5 dB typique
• Fonctionnement en mode montant ou descendant
• Polarisation ajustable via résistances externes
• Conforme aux exigences DOCSIS 4.0

Caractéristiques principales :

Performances

• Gain typique : 17,5 dB
• Facteur de bruit : 1,5 dB à 1800 MHz
• CCN : 51 dB à +54 dBmV
• OIP3 : 32–33 dBm
• OP1dB : 20–23 dBm

Alimentation

• Tension d’alimentation : 5 V ou 8 V
• Courant : 125 mA à 135 mA

Dimensions et boîtier

• Boîtier : QFN 16 broches
• Dimensions : 3 x 3 mm

Conditions environnementales

• Température de fonctionnement : -40 °C à +100 °C
• Température de stockage : -65 °C à +150 °C
• Température de jonction maximale : +150 °C

Applications :

• Amplificateurs DOCSIS 4.0
• Nœuds optiques DOCSIS 4.0
• Dispositifs Remote PHY (R-PHY)
• GPON / GEPON FTTH
• Modems câble DOCSIS 4.0
• Passerelles domestiques
