Amplificateur large bande 10 à 4200 MHz : BGH7 | BeRex

Le BGH7 est un amplificateur RF large bande HBT conçu pour les architectures nécessitant une forte linéarité, une intégration compacte et une couverture fréquentielle étendue de 10 à 4200 MHz.

Ce composant est adapté aux applications radiofréquences couvrant plusieurs bandes de communication, notamment les infrastructures mobiles, les systèmes LTE, WCDMA, EDGE, 5G NR, Wi-Fi et les équipements sans fil généralistes.

Le BGH7 fonctionne avec une alimentation simple de 3,3 V et présente une adaptation interne à 50 ohms. Cette conception permet de simplifier l’intégration dans une chaîne RF, car aucun composant externe d’adaptation d’impédance n’est requis.

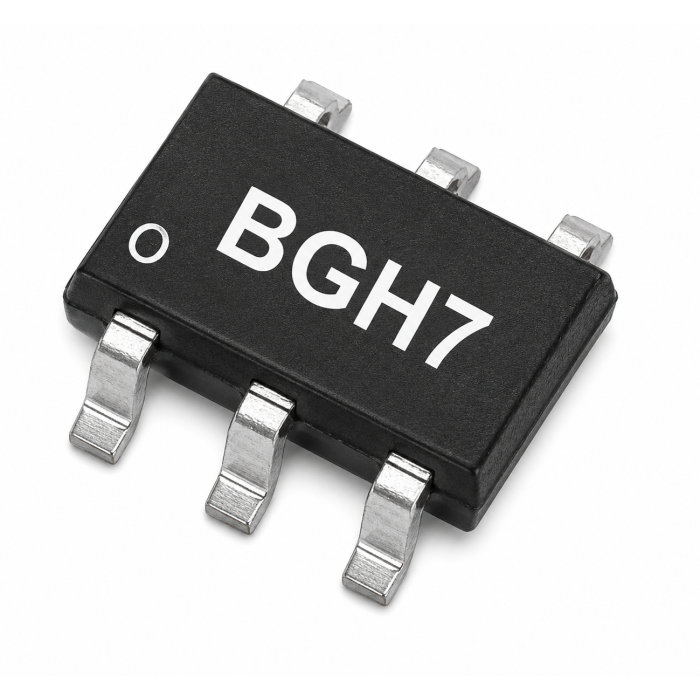

Il est proposé en boîtier CMS SOT-363, conforme RoHS2, et chaque composant est testé en continu et en radiofréquence afin d’assurer la qualité et les performances.

Avantages

• Couverture large bande de 10 à 4200 MHz pour les applications RF multibandes
• Gain typique de 13,4 dB à 850 MHz
• Forte linéarité avec un point d’interception de sortie typique de 32,3 dBm à 850 MHz
• Puissance de sortie P1dB typique de 15 dBm à 850 MHz
• Adaptation interne à 50 ohms pour réduire la complexité de conception
• Alimentation simple de 3,3 V, adaptée aux architectures électroniques compactes
• Boîtier CMS SOT-363 pour une intégration sur carte à encombrement réduit
• Fonctionnement sur une large plage de température de boîtier, de -40 à +105 °C
• Conformité RoHS2 pour les intégrations industrielles soumises aux exigences environnementales
• Composant testé en continu et en radiofréquence afin de garantir les performances annoncées

Caractéristiques principales

• Type de composant : amplificateur RF large bande HBT
• Référence : BGH7
• Plage de fréquence de fonctionnement : 10 à 4200 MHz
• Fréquence de test principale : 850 MHz
• Gain typique : 13,4 dB à 850 MHz
• Gain minimum : 11,9 dB à 850 MHz
• Pertes de retour en entrée : -10,5 dB à 850 MHz
• Pertes de retour en sortie : -16 dB à 850 MHz
• Point d’interception de sortie typique : 32,3 dBm à 850 MHz
• Point d’interception de sortie minimum : 29,3 dBm à 850 MHz
• Puissance de sortie P1dB typique : 15 dBm à 850 MHz
• Puissance de sortie P1dB minimum : 14 dBm à 850 MHz
• Facteur de bruit typique : 4,9 dB à 850 MHz
• 5G NR ACLR typique : 5,3 dBm à 850 MHz
• 5G NR ACLR minimum : 4,3 dBm à 850 MHz
• Tension d’alimentation recommandée : 3,0 à 3,6 V
• Tension d’alimentation typique : 3,3 V
• Courant de fonctionnement typique : 55 mA sous 3,3 V
• Courant de fonctionnement recommandé : 44 à 66 mA sous 3,3 V
• Résistance thermique : 72,3 °C/W
• Température de fonctionnement du boîtier : -40 à +105 °C
• Boîtier : CMS SOT-363
• Adaptation d’impédance : 50 ohms en interne
• Conformité : RoHS2
• Conditionnement : bande et bobine, 3000 composants par bobine
• Classe ESD : Classe 1C selon le modèle du corps humain
• Niveau MSL : niveau 1 à +260 °C en refusion par convection

Limites maximales absolues

• Température de stockage : -55 à +155 °C
• Température de jonction maximale : 125 °C
• Tension d’alimentation maximale : +4 V
• Courant d’alimentation maximal : 170 mA
• Puissance RF d’entrée maximale : 24 dBm

Applications typiques

• Infrastructures mobiles
• Équipements LTE
• Équipements WCDMA
• Équipements EDGE
• Applications 5G NR
• Applications Wi-Fi
• Systèmes sans fil généralistes
• Modules RF large bande
• Chaînes d’amplification RF compactes
• Cartes électroniques radiofréquences intégrées

Pourquoi choisir Amplificateur large bande 10 à 4200 MHz : BGH7

Le BGH7 est particulièrement adapté aux concepteurs recherchant un amplificateur RF compact, large bande et linéaire. Sa plage de fonctionnement de 10 à 4200 MHz permet de couvrir un large éventail d’applications de communication, tandis que son gain typique de 13,4 dB et sa puissance de sortie P1dB de 15 dBm à 850 MHz en font une solution pertinente pour les chaînes RF nécessitant un niveau de performance maîtrisé.

Son adaptation interne à 50 ohms réduit les contraintes de conception et facilite son intégration dans des cartes RF. Son alimentation simple de 3,3 V, son boîtier CMS SOT-363 et sa conformité RoHS2 en font un composant adapté aux équipements radiofréquences compacts, industriels ou de communication.

Grâce à sa combinaison de large bande passante, de linéarité, de format réduit et de simplicité d’intégration, le BGH7 constitue une solution adaptée aux applications RF modernes nécessitant un amplificateur fiable et polyvalent.

Performances typiques selon la fréquence

Circuits d’application recommandés

Le BGH7 peut être configuré selon la plage de fréquence ciblée à l’aide de valeurs de composants passifs adaptées. Les exemples fournis permettent de couvrir les plages 10 à 600 MHz, 600 à 2400 MHz et 2400 à 4200 MHz.
