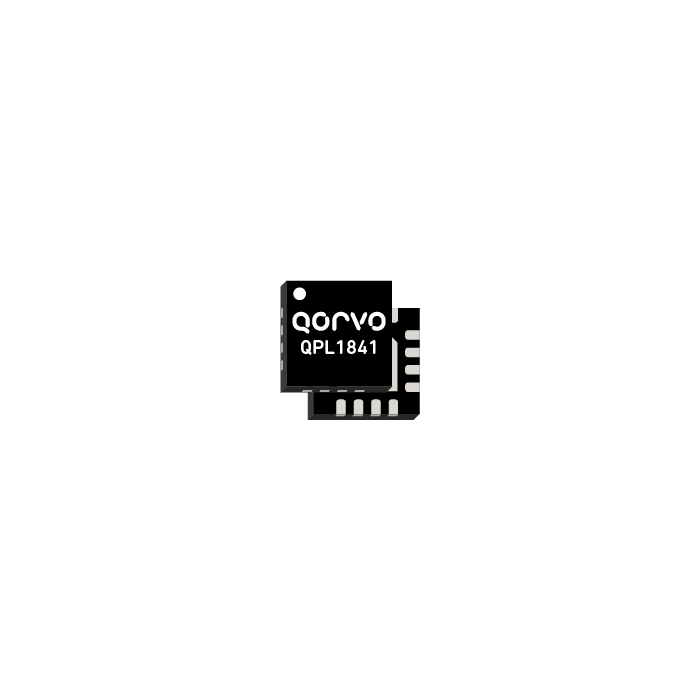

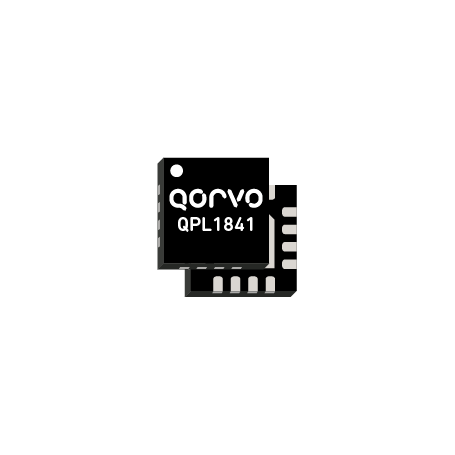

Amplificateur RF MMIC ( 5–850 MHz) : QPL1841 | QORVO

Le QPL1841 est optimisé pour les applications en amont dans les réseaux à large bande. Il fonctionne avec une alimentation unique de 5 V ou 8 V et consomme 115 mA. Il est encapsulé dans un boîtier QFN 3x3 mm à 16 broches. Grâce à sa linéarité élevée, son faible facteur de bruit et sa distorsion minimale, il convient parfaitement aux amplificateurs de dérivation et de distribution.

Avantages :

• Faible facteur de bruit pour une meilleure qualité de signal
• Fonctionnement flexible sous 5 V ou 8 V
• Gain stable sur toute la bande passante
• Conforme RoHS et compatible avec les procédés de soudure sans plomb

Caractéristiques principales :

Performances

• Gain typique : 12,5 dB
• Bande de fréquence : 5 MHz à 850 MHz
• Facteur de bruit : 2,6 dB à 850 MHz
• MER : 51 dB
• OIP3 : 38 dBm (5 V), 37 dBm (8 V)
• OP1dB : 19,5 dBm (5 V), 21,5 dBm (8 V)

Alimentation

• Tension d’alimentation : 5 V ou 8 V
• Courant : 115 mA

Boîtier et dimensions

• Type de boîtier : QFN 3 x 3 mm, 16 broches
• Résistance thermique : 42 °C/W

Conformité

• RoHS conforme
• Niveau de sensibilité à l’humidité : MSL2
• ESD : HBM Class 1B, CDM Class C3

Applications :

• Amplificateurs DOCSIS 4.0
• Nœuds optiques DOCSIS 4.0
• Dispositifs Remote PHY
• GPON / GEPON FTTH
• Modems câble et passerelles domestiques DOCSIS 4.0
