Description

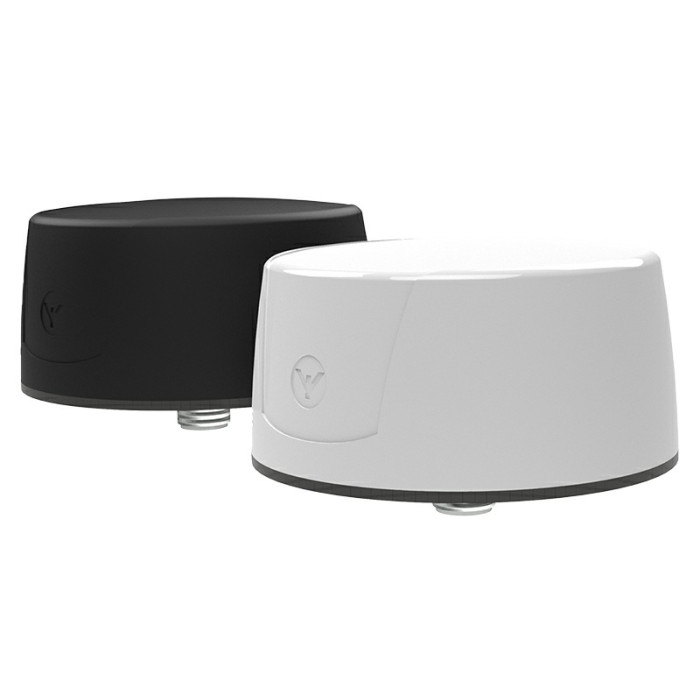

La ProConnect est une antenne compacte de type "disk" intégrant des antennes MiMo LTE, WiFi 6E et, en option, GNSS. Elle est idéale pour les environnements exigeants tels que les véhicules autonomes, les villes intelligentes, la télémétrie industrielle et les systèmes de comptage intelligents.
Avantages :
- Compatibilité multi-réseaux : LTE/4G/5G, WiFi 6E, GNSS
- Conception robuste : protection IP69 et IK10
- Installation simple via trou traversant
- Haute performance avec faible bruit et gain élevé
- Configuration flexible : jusqu’à 5 antennes intégrées
Caractéristiques principales :
Dimensions
- Diamètre : 120 mm
- Hauteur : 60 mm
- Poids : environ 550 g
Matériaux
- Boîtier : ASA
- Base : Zamak 5
- Couleurs disponibles : noir (RAL 9005) ou blanc (RAL 9010)
Performances RF
- Fréquences LTE : 617–960 MHz, 1710–3800 MHz
- Fréquences WiFi : 2.4/4.9–7.2 GHz
- Fréquence GNSS : 1559–1609 MHz (GPS L1, Glonass, Beidou, Galileo)
- Polarisation : verticale (LTE/WiFi), circulaire droite (GNSS)
- Impédance : 50 Ω
- VSWR : < 2.0:1
Alimentation GNSS
- Tension : 3–15 V DC
- Consommation : 20 mA
- Gain LNA : 25 dB ±3 dB
- Facteur de bruit : typ. 2.0 dB @ 1575 MHz
Protection et conformité
- Indice de protection : IP69
- Résistance aux chocs : IK10
- Conformité : ECE R118.02
- Protection CEM : EN 301 489-1
Applications :
- Véhicules autonomes et flottes intelligentes
- Robots industriels et automatisation d’entrepôts
- Comptage intelligent et télémétrie
- Villes intelligentes et infrastructures connectées
- Connexion de terminaux distants et de secours
Spécifications techniques :
| Specifications |
|---|
|
| Model |
ProConnect |
| Frequency |
617 - 960 MHz |
1.7 - 2.7 GHz |
3.4 - 3.8 GHz |
4.9 - 7.2 GHz |
| Antenna Type |
Mobile Disk Style Antenna |
| Max. Input Power |
25 W |
| Polarisation |
Vertical |
| Impedance |
50 Ω |
| Isolation |
> 6 dB |
> 15 dB |
> 25 dB |
> 30 dB |
| VSWR |
< 2.5:1 |
< 2.0:1 |
< 2.0:1 |
< 2.0:1 |
| EMC |
Full protection (EN 301 489-1) |
|
| Compliance |
ECE R118.02 approved cables |
| Connection(s) |
RG316 / RG178, SMA(m) (all antennas) |
| Materials |
ASA, Zamak 5 |
| Installation Torque |
4 ±0.5 Nm |
| Colour |
Black (RAL 9005) or White (RAL 9010) |
| Dimensions |
ø 120 mm / 4.72 in. |
| Height |
60 mm / 2.36 in. |
| Weight |
Approx. 550 g. / 1.2 lb. |
| Mounting |
18.5 mm / 0.8 in. dia. hole |
|
| Cross Polar Discrimination (GNSS) |
> 10 dB (typ.) |
| Frequency (GNSS) |
1559 - 1609 MHz (GPS L1, Glonass, Beidou and Galileo) |
| Polarisation (GNSS) |
RH Circular |
| Impedance (GNSS) |
50 Ω |
|
| Gain (GNSS LNA) |
22 dB ±3 dB |
| Noise Figure (GNSS LNA) |
< 1.1 dB - 1525 - 1610 MHz
Typ. 2.0 dB @ 1575 MHz |
| Attenuation Out Of Band (GNSS LNA) |
> 25 dB v < 1525 MHz
> 25 dB v 1405 - 1500 MHz |
| P1dB (GNSS LNA) |
+ 6 dBm |
| V-SWR (Output) (GNSS LNA) |
< 2.0:1 |
| Supply Voltage (GNSS LNA) |
3 - 15 V DC |
| Current Consumption (GNSS LNA) |
25 mA |
