Description

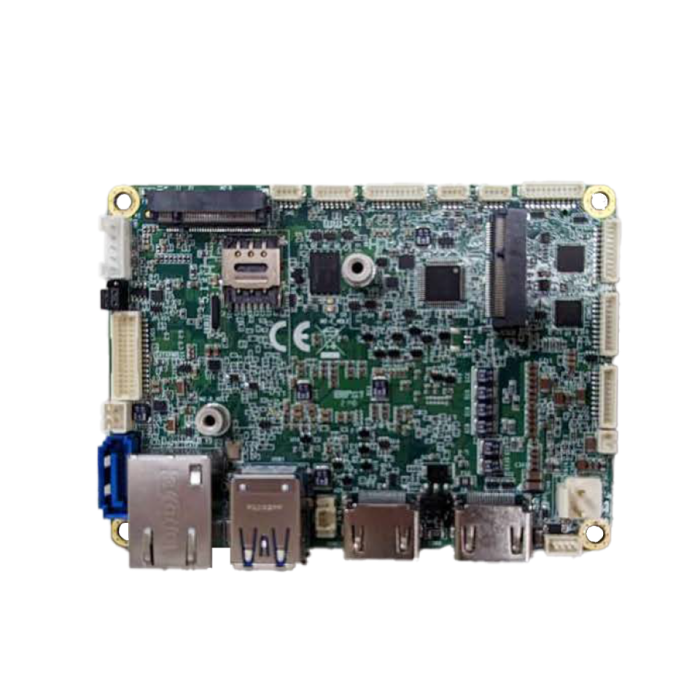

La carte APIX-TGL1 intègre les processeurs Intel Tiger Lake-UP3 de 11ème génération (Core™ i3 et Celeron®) dans un format Pico-ITX ultra-compact de 100 x 72 mm. Cette solution embarquée sans ventilateur offre des performances optimales pour les applications industrielles nécessitant fiabilité et efficacité énergétique. Grâce à son architecture avancée, elle prend en charge l'affichage multi-écrans haute résolution jusqu'en 4K et dispose d'une connectivité complète incluant Ethernet Gigabit, USB 3.2, ports série et slots d'extension M.2.
Avantages :
- Format ultra-compact : Dimensions réduites de 100 x 72 mm pour intégration dans des espaces restreints
- Performances élevées : Processeurs Intel® 11ème génération jusqu'à 3,9 GHz
- Fonctionnement sans ventilateur : Conception passive pour une fiabilité maximale et un fonctionnement silencieux
- Affichage multi-écrans : Support simultané de 2 écrans HDMI 4K et 1 écran LVDS 2K
- Connectivité étendue : Ethernet Gigabit, USB 3.2, ports série et expansion M.2
- Mémoire haute capacité : Support DDR4 jusqu'à 32 GB à 4267 MT/s
- Robustesse industrielle : Fonctionnement de -40°C à +70°C (en option)
Caractéristiques principales :
Processeur et performances
- Intel® 11ème génération Tiger Lake-UP3
- Intel® Core™ i3-1115G4E 3,9 GHz Dual Core, 28W
- Intel® Celeron® 6305E 1,8 GHz Dual Core, 15W
- Graphics Intel® HD Gen.12-H/LP-HD intégrés
Mémoire et stockage
- 1 slot SO-DIMM 260 broches DDR4 jusqu'à 32 GB
- Vitesse mémoire jusqu'à 4267 MT/s
- 1 port SATA III pour stockage haute vitesse
- 2 slots M.2 PCIe (1 B+M Key, 1 E Key)
Affichage et multimédia
- 2 ports HDMI v1.4b supportant la 4K à 60Hz
- 1 port LVDS 2K à 60Hz (dual channel 18/24-bit)
- Support résolution 4K/2K simultanées
- Audio HD Realtek ALC888S intégré
Connectivité et E/O
- 1 port Ethernet Gigabit Intel® 1219LM
- 2 ports USB 3.2 (panneau arrière)
- 2 ports USB 2.0 (connecteur box-header)
- 2 ports COM (RS-232/422/485)
- 8 GPIO numériques
- 1 port SMBus
Alimentation et environnement
- Alimentation DC 12V
- Mode AT/ATX sélectionnable par jumper
- Conforme EuP/ErP 2013
- Température de fonctionnement : 0°C à 60°C (standard)
- Température étendue : -40°C à 70°C (option)
- Humidité : 0% à 95% (sans condensation)
Applications :
- Affichage numérique : Bornes interactives, signalétique digitale multi-écrans
- Automatisation industrielle : Contrôle de processus, supervision SCADA
- Transport : Systèmes embarqués ferroviaires, maritimes et automobiles
- Points de vente : Terminaux POS, kiosques libre-service
- Médical : Équipements de diagnostic, imagerie médicale
- Gaming : Machines de jeux compactes, bornes d'arcade
- Surveillance : Systèmes de vidéosurveillance multi-caméras
- Edge Computing : Traitement de données localisé, IoT industriel
