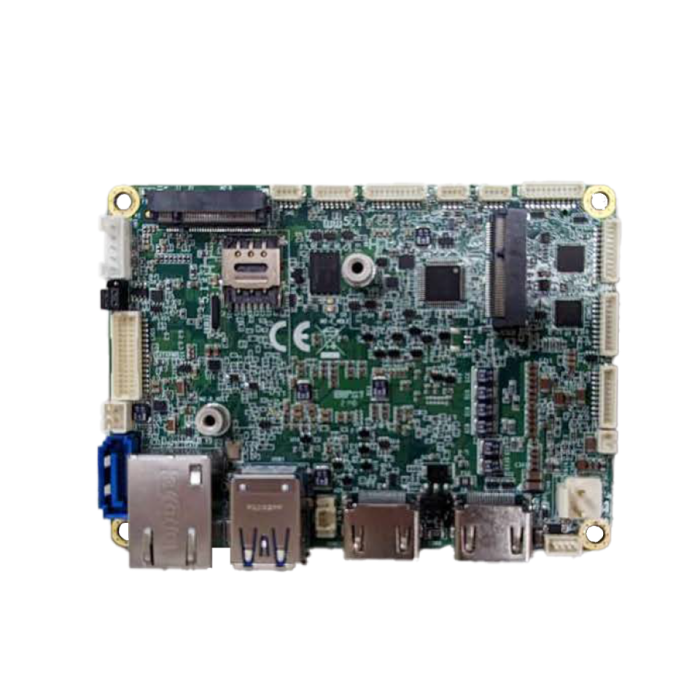

La carte APIX-EHL3 est une solution embarquée compacte au format Pico-ITX, intégrant les processeurs Intel Atom, Celeron ou Pentium de la série Elkhart Lake. Elle offre une connectivité étendue, un support multi-affichage et des performances optimisées pour les applications industrielles, IoT et multimédia.

Avantages :

• Format compact Pico-ITX (100 x 72 mm)
• Support de mémoire DDR4 jusqu’à 32 Go
• Triple affichage indépendant (HDMI, LVDS, eDP)
• Connectivité réseau jusqu’à 2.5 GbE
• Support TPM 2.0 pour la sécurité (optionnel)
• Large plage de températures de fonctionnement

Caractéristiques principales :

Processeur / Chipset

• Intel® Elkhart Lake SoC intégré
• Options : Atom® x6425E, x6413E, Celeron® J6412, N6210

Mémoire

• 1 x SO-DIMM DDR4 jusqu’à 32 Go, 3200 MT/s

Affichage

• 2 x HDMI v1.4b (jusqu’à 3840x2160 @ 30Hz)
• 1 x LVDS 18/24-bit (jusqu’à 1920x1200 @ 60Hz)
• 1 x eDP v1.3 (jusqu’à 4096x2160 @ 60Hz)
• Support de 3 affichages indépendants

Stockage et extension

• 1 x Mini-PCIe (SATA/PCIe/USB2.0)
• 1 x M.2 B+M-Key 3042 (SATA/PCIe/USB2.0/USB3.0)

Interfaces E/S

• 2 x USB 3.0, 2 x USB 2.0
• 2 x COM (RS-232, RS-232/422/485)
• 1 x Audio (Line-out/in, Mic-in)
• 1 x RJ45 (Ethernet 2.5 GbE)
• 1 x DIO 8 bits (optionnel)

Audio et Réseau

• Audio HD Realtek® ALC888S
• Contrôleur Ethernet RTL8125BGS

Alimentation

• Entrée DC 12V via connecteur PHOENIX 2 broches
• Watchdog programmable (1 à 255 sec/min)

Environnement

• Température de fonctionnement : 0°C à 60°C (standard), -20°C à 70°C (optionnel)
• Température de stockage : -40°C à 80°C
• Humidité relative : 0% à 90% (sans condensation)

Applications :

• Automatisation industrielle
• Affichage numérique (Digital Signage)
• IoT et passerelles intelligentes
• Systèmes embarqués dans les transports
• Appareils médicaux et terminaux interactifs
