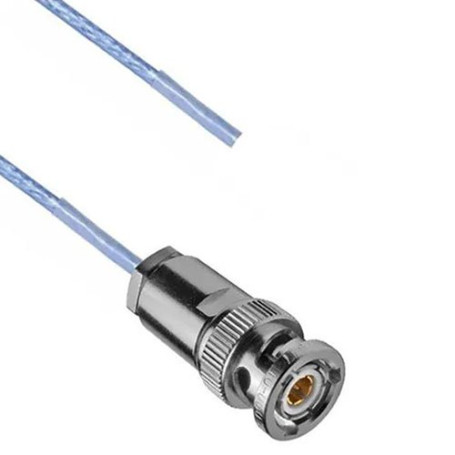

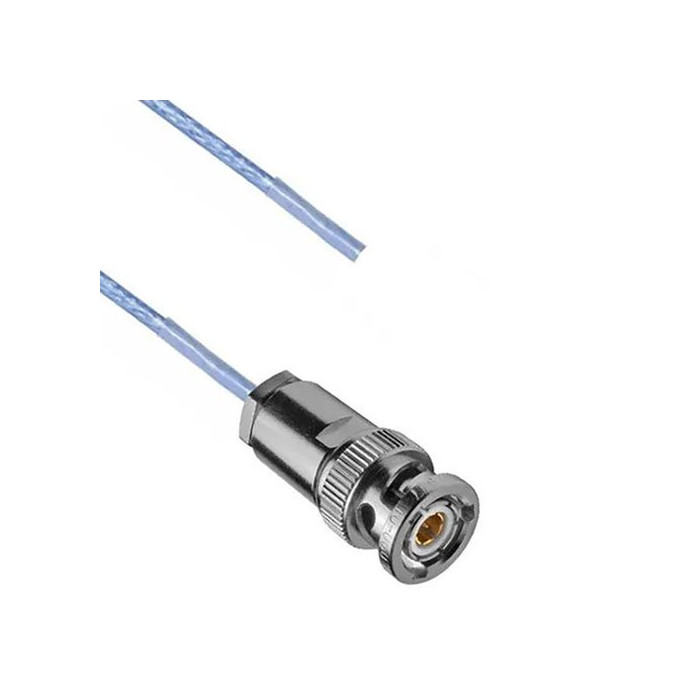

Nouveau Assemblage de câble RF blindé (0 - 12,4 GHz) : série FM3S Agrandir l'image

Assemblage de câble RF blindé TRB 3-Lug (0 - 12,4 GHz) : série FM3S | FAIRVIEW MICROWAVE

Les assemblages de câbles RF MIL-STD de la série TRB 3-Lug proposés par Fairview Microwave sont conçus pour répondre aux normes militaires les plus exigeantes.

Plus de détails

Description

Les assemblages de câbles RF MIL-STD de la série TRB 3-Lug proposés par Fairview Microwave sont conçus pour répondre aux normes militaires les plus exigeantes. Équipés de connecteurs TRB à 3 ergots, ces câbles assurent une connexion rapide, fiable et blindée pour des applications critiques, tout en couvrant une large plage de fréquences allant jusqu’à 12,4 GHz.

Avantages :

  • Connecteurs TRB 3-Lug robustes pour un verrouillage sécurisé et rapide
  • Conformité aux standards MIL-STD-348 pour une fiabilité maximale
  • Excellente stabilité d’impédance pour des performances RF optimales
  • Faibles pertes d’insertion assurant une transmission efficace
  • Disponible en différentes longueurs standard et sur demande

Caractéristiques principales :

  • Plage de fréquence : jusqu'à 12,4 GHz
  • Type de connecteurs : TRB 3-Lug mâle / TRB 3-Lug mâle
  • Impédance : 50 Ohms
  • Type de câble : semi-rigide ou flexible blindé selon le modèle
  • Matériaux : corps en laiton plaqué nickel, contacts en or
  • Température de fonctionnement : -55°C à +165°C

Applications :

  • Systèmes de communication militaires
  • Bancs de test RF et hyperfréquences
  • Réseaux de radar et d’antennes
  • Équipements de défense embarqués
  • Installations durcies ou soumis à des contraintes mécaniques sévères

Spécifications et modèles disponibles :

ProduitSKUType de ConnecteurImpédance
Lead Free 3-Lug TRB Bulkhead Insulated Jack avec Blunt Cut pour câble 78 Ohm M17/176-00002 FM3MSA00451 TRB 3-Lug Jack 78 Ohm
Lead Free 3-Lug TRB Bulkhead Insulated Jack to Jack pour câble 78 Ohm M17/176-00002 FM3MSA00450 TRB 3-Lug Jack 78 Ohm
Lead Free 3-Lug TRB Jack avec Blunt Cut pour câble 78 Ohm M17/176-00002 FM3MSA00447 TRB 3-Lug Jack 78 Ohm
TRB Jack to Blunt Cut Genderless 1553 Cable utilisant coax 78 Ohm M17/176-00002 FM3MP2060 TRB Jack 78 Ohm
Lead Free 1553 TRB 3-Lug Jack to Blunt Cut Genderless Cable 78 Ohm FMBC-30-02003 Coax FM3MSA00487 TRB 3-Lug Jack 78 Ohm
Bend Relief 3-Lug TRB Jack avec Blunt Cut pour câble 78 Ohm FMBC-30-02003 FM3MP2544 TRB 3-Lug Jack 78 Ohm
Bend Relief TRB 3-Lug Jack Non-Insulated Bulkhead to Blunt Cut 1553 Cable utilisant 124 Ohm Twinax FM3MSA00671 TRB 3-Lug Jack 124 Ohm
Bend Relief TRB 3-Lug Jack to Blunt Cut 1553 Cable utilisant 124 Ohm TWC-124-2 Twinax FM3MSA00669 TRB 3-Lug Jack 124 Ohm
Bend Relief TRB 3-Lug Jack to Bend Relief TRB 3-Lug Jack 1553 Cable utilisant 124 Ohm Twinax FM3MSA00668 TRB 3-Lug Jack 124 Ohm
Bend Relief TRB 3-Lug Jack Insulated Bulkhead to Blunt Cut 1553 Cable utilisant 124 Ohm Twinax FM3MSA00667 TRB 3-Lug Jack 124 Ohm
Bend Relief TRB 3-Lug Jack Insulated Bulkhead to Bend Relief TRB 3-Lug Jack Insulated Bulkhead FM3MSA00666 TRB 3-Lug Jack 124 Ohm
TRB 3-Lug Jack Insulated Bulkhead to Blunt Cut 1553 Cable utilisant 124 Ohm TWC-124-2 Twinax FM3MSA00665 TRB 3-Lug Jack 124 Ohm
TRB 3-Lug Jack Non-Insulated Bulkhead to Blunt Cut 1553 FM3MSA00663 TRB 3-Lug Jack 124 Ohm
TRB 3-Lug Jack to Blunt Cut 1553 FM3MSA00661 TRB 3-Lug Jack 124 Ohm
LSZH 1553 TRB 3-Lug Jack Bulkhead Non-Isolated to TRT Threaded Plug FM3MSA00600 TRB/TRT 78 Ohm
LSZH 1553 TRB 3-Lug Jack to TRT Threaded Plug FM3MSA00598 TRB/TRT 78 Ohm
LSZH 1553 TRB 3-Lug Jack Bulkhead NonIsolated to Blunt Cut FM3MSA00596 TRB 3-Lug Jack 78 Ohm
LSZH 1553 TRB 3-Lug Jack to Blunt Cut Genderless FM3MSA00594 TRB 3-Lug Jack 78 Ohm
LSZH 1553 TRB 3-Lug Jack to TRB 3-Lug Jack FM3MSA00593 TRB 3-Lug Jack 78 Ohm
Lead Free LSZH Bend Relief 3-Lug TRB Bulkhead Insulated Jack with Blunt Cut FM3MSA00592 TRB 3-Lug Jack 78 Ohm
Lead Free LSZH Bend Relief 3-Lug TRB Bulkhead Insulated Jack to Jack FM3MSA00591 TRB 3-Lug Jack 78 Ohm
Lead Free LSZH 3-Lug TRB Bulkhead Insulated Jack with Blunt Cut FM3MSA00590 TRB 3-Lug Jack 78 Ohm
Lead Free LSZH 3-Lug TRB Bulkhead Insulated Jack to Jack FM3MSA00589 TRB 3-Lug Jack 78 Ohm
LSZH 1553 TRB 3-Lug Jack Bulkhead Non-Isolated to Blunt Cut Genderless FM3MSA00588 TRB 3-Lug Jack 78 Ohm
Lead Free 3-Lug TRB Bulkhead Insulated Jack with Blunt Cut for 78 Ohm M17/176-00002 cable FM3MSA00451 TRB 3-Lug Jack 78 Ohm
Lead Free 3-Lug TRB Bulkhead Insulated Jack to Jack for 78 Ohm M17/176-00002 cable FM3MSA00450 TRB 3-Lug Jack 78 Ohm
Lead Free 3-Lug TRB Jack with Blunt Cut for 78 Ohm M17/176-00002 cable FM3MSA00447 TRB 3-Lug Jack 78 Ohm
TRB Jack to Blunt Cut Genderless 1553 Cable using 78 Ohm M17/176-00002 coax FM3MP2060 TRB Jack 78 Ohm
Lead Free 1553 TRB 3-Lug Jack to Blunt Cut Genderless Cable 78 Ohm FMBC-30-02003 Coax FM3MSA00487 TRB 3-Lug Jack 78 Ohm
Bend Relief 3-Lug TRB Jack with Blunt Cut for 78 Ohm FMBC-30-02003 cable FM3MP2544 TRB 3-Lug Jack 78 Ohm
Bend Relief TRB 3-Lug Jack Non-Insulated Bulkhead to Blunt Cut 1553 Cable using 124 Ohm Twinax FM3MSA00671 TRB 3-Lug Jack 124 Ohm
Bend Relief TRB 3-Lug Jack to Blunt Cut 1553 Cable using 124 Ohm TWC-124-2 Twinax FM3MSA00669 TRB 3-Lug Jack 124 Ohm
Bend Relief TRB 3-Lug Jack to Bend Relief TRB 3-Lug Jack 1553 Cable using 124 Ohm Twinax FM3MSA00668 TRB 3-Lug Jack 124 Ohm
Bend Relief TRB 3-Lug Jack Insulated Bulkhead to Blunt Cut 1553 Cable using 124 Ohm Twinax FM3MSA00667 TRB 3-Lug Jack 124 Ohm
Bend Relief TRB 3-Lug Jack Insulated Bulkhead to Bend Relief TRB 3-Lug Jack Insulated Bulkhead FM3MSA00666 TRB 3-Lug Jack 124 Ohm
TRB 3-Lug Jack Insulated Bulkhead to Blunt Cut 1553 Cable using 124 Ohm TWC-124-2 Twinax FM3MSA00665 TRB 3-Lug Jack 124 Ohm
TRB 3-Lug Jack Non-Insulated Bulkhead to Blunt Cut 1553 FM3MSA00663 TRB 3-Lug Jack 124 Ohm
TRB 3-Lug Jack to Blunt Cut 1553 FM3MSA00661 TRB 3-Lug Jack 124 Ohm
LSZH 1553 TRB 3-Lug Jack Bulkhead Non-Isolated to TRT Threaded Plug FM3MSA00600 TRB/TRT 78 Ohm
LSZH 1553 TRB 3-Lug Jack to TRT Threaded Plug FM3MSA00598 TRB/TRT 78 Ohm
LSZH 1553 TRB 3-Lug Jack Bulkhead NonIsolated to Blunt Cut FM3MSA00596 TRB 3-Lug Jack 78 Ohm
LSZH 1553 TRB 3-Lug Jack to Blunt Cut Genderless FM3MSA00594 TRB 3-Lug Jack 78 Ohm
LSZH 1553 TRB 3-Lug Jack to TRB 3-Lug Jack FM3MSA00593 TRB 3-Lug Jack 78 Ohm
Lead Free LSZH Bend Relief 3-Lug TRB Bulkhead Insulated Jack with Blunt Cut FM3MSA00592 TRB 3-Lug Jack 78 Ohm
Lead Free LSZH Bend Relief 3-Lug TRB Bulkhead Insulated Jack to Jack FM3MSA00591 TRB 3-Lug Jack 78 Ohm
Lead Free LSZH 3-Lug TRB Bulkhead Insulated Jack with Blunt Cut FM3MSA00590 TRB 3-Lug Jack 78 Ohm
Lead Free LSZH 3-Lug TRB Bulkhead Insulated Jack to Jack FM3MSA00589 TRB 3-Lug Jack 78 Ohm
LSZH 1553 TRB 3-Lug Jack Bulkhead Non-Isolated to Blunt Cut Genderless FM3MSA00588 TRB 3-Lug Jack 78 Ohm
