Description
Le câble jumper RF SPF-500 Low PIM de PolyPhaser est un assemblage coaxial professionnel spécialement conçu pour les environnements exigeants. Fabriqué avec des matériaux de haute qualité et certifié fire-rated, ce câble garantit des performances optimales dans les installations critiques. La série SPF-500 utilise un câble coaxial de diamètre supérieur offrant d'excellentes caractéristiques électriques et une atténuation réduite sur de longues distances.
Avantages :
- Faibles intermodulations passives (Low PIM) : Minimise les interférences dans les systèmes multi-porteuses
- Certification fire-rated : Conforme aux normes de sécurité incendie pour installations en intérieur
- Haute qualité de fabrication : Assemblage précis garantissant des performances constantes
- Connecteurs professionnels : Connecteurs 7/16 DIN robustes pour applications industrielles
- Flexibilité d'installation : Disponible en différentes longueurs pour s'adapter aux besoins
- Durabilité exceptionnelle : Résistant aux conditions environnementales difficiles
Caractéristiques principales :
- Type de câble : SPF-500
- Connecteurs : 7/16 DIN mâle/mâle
- Configuration : Straight (droit)
- Certification : Fire-rated
- Performance : Low PIM
- Impédance : 50 Ohms
- Gaine extérieure : Matériau ignifuge
Spécifications électriques
- Impédance caractéristique : 50 Ω ±2%
- VSWR : ≤ 1.15:1 (DC à 6 GHz)
- Performance PIM : ≤ -150 dBc (2 x 20W)
- Température d'utilisation : -40°C à +85°C
Construction mécanique
- Conducteur central : Cuivre argenté
- Diélectrique : PTFE (Téflon)
- Conducteur extérieur : Cuivre argenté tressé
- Gaine extérieure : Matériau thermoplastique fire-rated
- Couple de serrage : 25 N⋅m (connecteurs 7/16 DIN)
Conformité et certifications
- Normes fire-rating : UL Listed, CSA Certified
- Conformité RoHS : Oui
- Test PIM : Selon IEC 62037
- Norme de connecteur : IEC 61169-4 (7/16 DIN)
Applications :
- Systèmes cellulaires : Liaisons entre équipements de station de base
- Réseaux DAS (Distributed Antenna Systems) : Connexions intérieures
- Infrastructure 5G : Applications nécessitant de faibles PIM
- Systèmes de radiocommunication : Installations professionnelles et industrielles
- Centres de données : Interconnexions RF critiques
- Applications militaires et gouvernementales : Systèmes de communication sécurisés
- Installations hospitalières : Réseaux de communication interne
- Bâtiments commerciaux : Systèmes de communication d'urgence
Spécifications et modèles disponibles :
| Modèle | Connecteurs | Longueur | Série | Caractéristiques |
|---|
| CASPF500002-1M |
7/16 DIN M/M |
1 M |
Série 500 |
Fire Rated, Low PIM |
| CASPF500002-2FT |
7/16 DIN M/M |
2 FT |
Série 500 |
Fire Rated, Low PIM |
| CASPF500002-3FT |
7/16 DIN M/M |
3 FT |
Série 500 |
Fire Rated, Low PIM |
| CASPF500002-6FT |
7/16 DIN M/M |
6 FT |
Série 500 |
Fire Rated, Low PIM |
| CASPF500002-10FT |
7/16 DIN M/M |
10 FT |
Série 500 |
Fire Rated, Low PIM |
| CASPF500002-10M |
7/16 DIN M/M |
10 M |
Série 500 |
Fire Rated, Low PIM |
| CASPF500002-25FT |
7/16 DIN M/M |
25 FT |
Série 500 |
Fire Rated, Low PIM |
| CASPF500002-25M |
7/16 DIN M/M |
25 M |
Série 500 |
Fire Rated, Low PIM |
| CASPF500002-50FT |
7/16 DIN M/M |
50 FT |
Série 500 |
Fire Rated, Low PIM |
| CASPO250001-1M |
4.3-10 M Right Angle/F |
1 M |
Série 250 Low |
Outdoor Rated, Low PIM |
| CASPO250001-2FT |
4.3-10 M Right Angle/F |
2 FT |
Série 250 Low |
Outdoor Rated, Low PIM |
| CASPO250001-3FT |
4.3-10 M Right Angle/F |
3 FT |
Série 250 Low |
Outdoor Rated, Low PIM |
| CASPO250001-6FT |
4.3-10 M Right Angle/F |
6 FT |
Série 250 Low |
Outdoor Rated, Low PIM |
| CASPO250001-10M |
4.3-10 M Right Angle/F |
10 M |
Série 250 Low |
Outdoor Rated, Low PIM |
| CASPO250001-25FT |
4.3-10 M Right Angle/F |
25 FT |
Série 250 Low |
Outdoor Rated, Low PIM |
| CASPO250001-25M |
4.3-10 M Right Angle/F |
25 M |
Série 250 Low |
Outdoor Rated, Low PIM |
| CASPO250001-50FT |
4.3-10 M Right Angle/F |
50 FT |
Série 250 Low |
Outdoor Rated, Low PIM |
| CASPO250002-10FT |

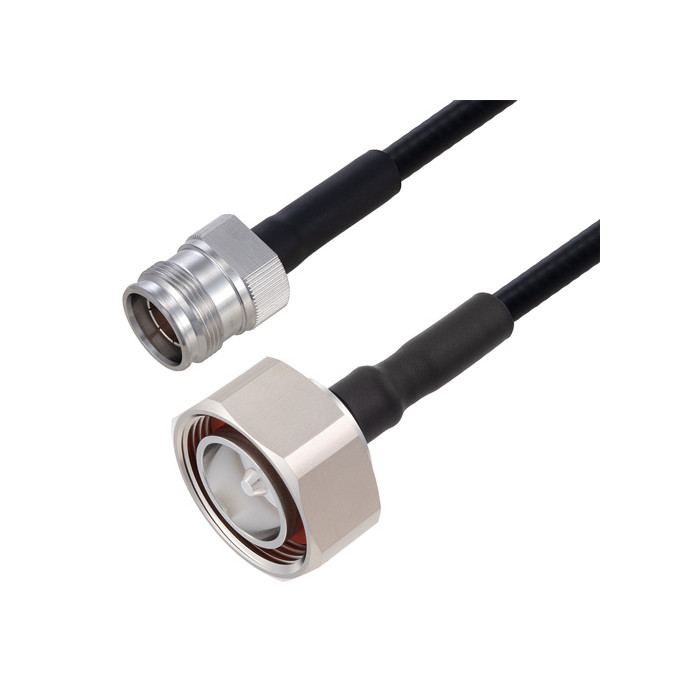

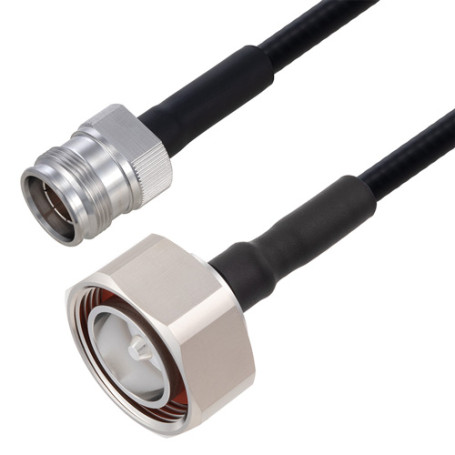

4.3-10 to 7/16 DIN F/M |
10 FT |
Série 250 Low |
Outdoor Rated, Low PIM |
| CASPO250002-10M |
4.3-10 to 7/16 DIN F/M |
10 M |
Série 250 Low |
Outdoor Rated, Low PIM |
