Description
La gamme de diviseurs actifs de Werbel Microwave est conçue pour les systèmes de distribution de signaux RF nécessitant une amplification intégrée ou une compensation de perte. Ils sont principalement destinés aux applications GPS, télécommunications et synchronisation de signaux, notamment dans les racks de téléport, laboratoires de test et systèmes en baies 19". Ces modèles assurent une stabilité de signal optimale sur la bande 950 à 2450 MHz.
Avantages
- Compensation active des pertes d’insertion grâce à une topologie amplifiée
- Intégration optimisée en rack 19” avec châssis 2U vertical
- Faible niveau de bruit et excellente isolation entre sorties
- Solution multi-canaux centralisée (jusqu’à 10 unités par rack)
- Compatible GNSS / GPS pour applications de synchronisation
Caractéristiques principales
- Topologie : diviseur amplifié (active splitter)
- Nombre de sorties par module : 2
- Plage de fréquence : 950 à 2450 MHz
- Connecteurs : SMA femelle
- Montage : châssis rack 19", hauteur 2U, configuration verticale
Applications typiques
- Distribution de signaux GPS / GNSS vers plusieurs récepteurs
- Synchronisation de stations de base ou équipements RF
- Systèmes de mesure horloge de précision
- Infrastructure de télécommunication avec redondance signal
Informations complémentaires

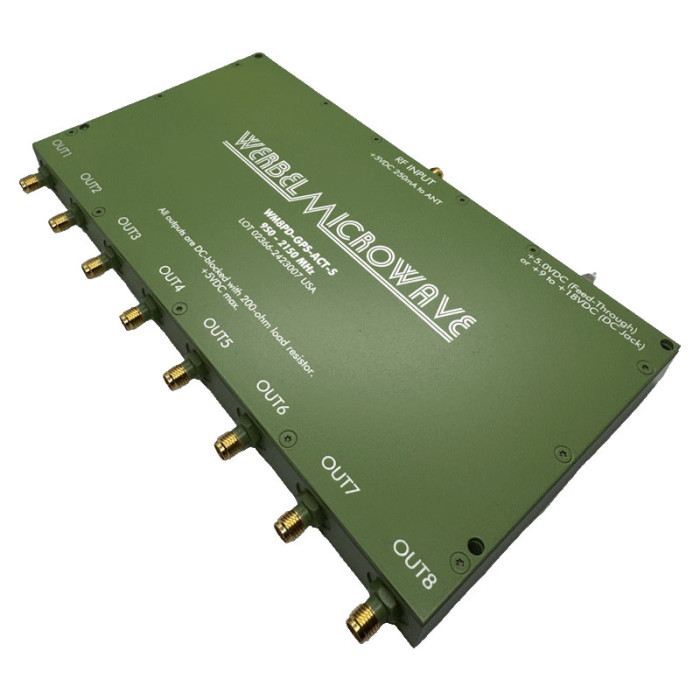

Les modules actifs de la série WMA-PD sont conçus pour être insérés dans des châssis modulaires permettant la distribution de signaux identiques vers plusieurs équipements tout en maintenant le niveau de signal. La version WM8PD-GPS-ACT-S est spécifiquement conçue pour les signaux GNSS avec alimentation intégrée.
Modèles disponibles
| Name | Topology | Frequency Low (MHz) | Frequency High (MHz) | Connector Type | Detailed Description |
|---|
| WM8PD-GPS-ACT-S |
2-way Splitters |
950 |
2150 |
SMA-F |
19" x 2U, 10-count, Vertical |
| WMA-PD-04-L-N-DC1 |
2-way Splitters |
950 |
2450 |
SMA-F |
19" x 2U, 10-count, Vertical |
| WMA-PD-04-L-S-DC1 |
2-way Splitters |
950 |
2450 |
SMA-F |
19" x 2U, 10-count, Vertical |
| WMA-PD-08-L-N-DC1 |
2-way Splitters |
950 |
2450 |
SMA-F |
19" x 2U, 10-count, Vertical |
| WMA-PD-08-L-S-DC1 |
2-way Splitters |
950 |
2450 |
SMA-F |
19" x 2U, 10-count, Vertical |
