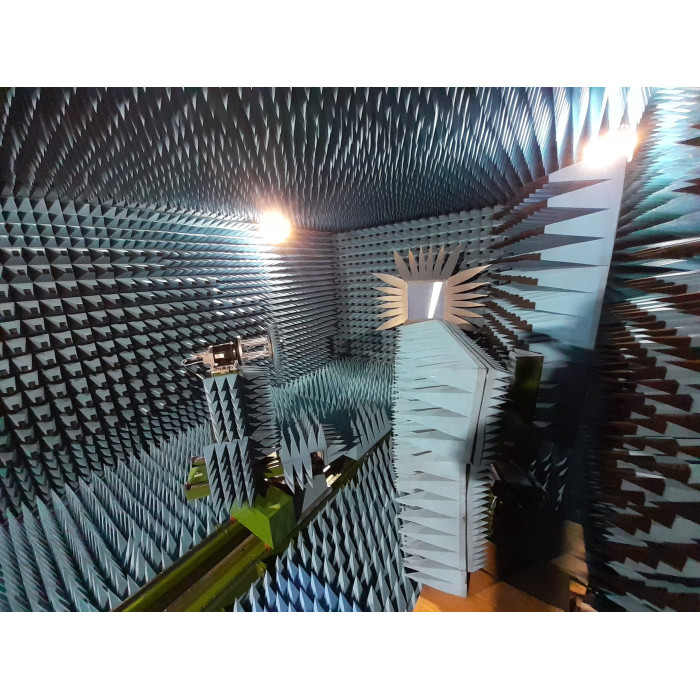

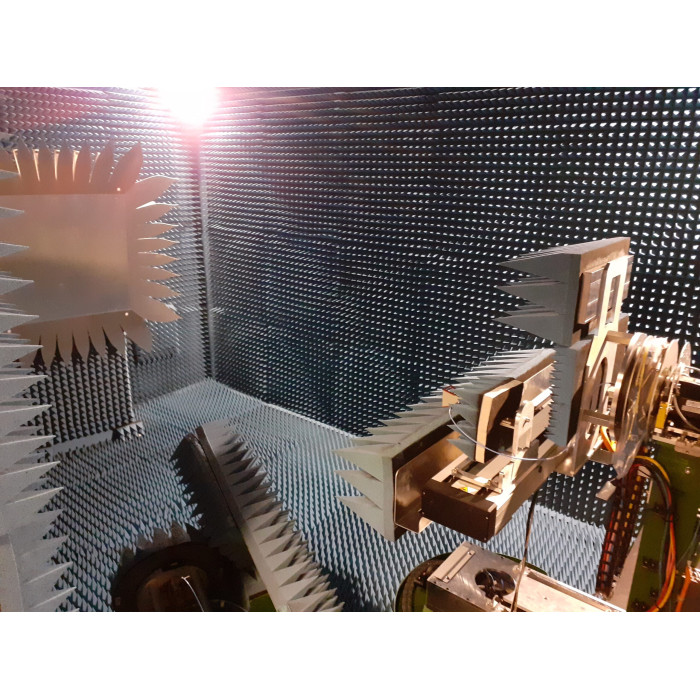

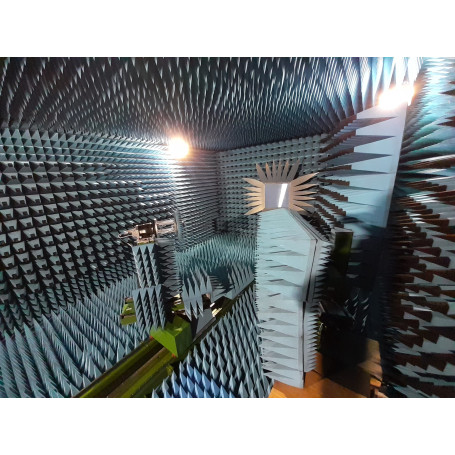

Nouveau Système de test d’antenne compact, réflecteur CATR : série ASY-CR Agrandir l'image

Système de test d’antenne compact, réflecteur CATR : série ASY-CR | ASYSOL

Le système Compact Antenna Test Range (CATR) d’Asysol est une solution de mesure RF haut de gamme permettant de recréer un champ plan dans un espace réduit, grâce à l’utilisation d’un réflecteur paraboloïde.

Plus de détails

Description

Le système Compact Antenna Test Range (CATR) d’Asysol est une solution de mesure RF haut de gamme permettant de recréer un champ plan dans un espace réduit, grâce à l’utilisation d’un réflecteur paraboloïde. Ce type d’installation est idéal pour la caractérisation d’antennes directive ou à balayage électronique dans les gammes de fréquence hyperfréquences et millimétriques, sans nécessiter une distance de champ lointain importante.

Avantages :

  • Champ plan quasi parfait dans un espace confiné
  • Structure compacte compatible avec les laboratoires à espace limité
  • Idéal pour mesures en champ lointain simulé dans un environnement de type chambre anéchoïque
  • Réflecteurs haute précision pour une qualité de front d’onde optimale
  • Compatible avec systèmes de rotation d’antenne (azimut/élévation)

Caractéristiques principales :

  • Principe : Réflecteur CATR (Compact Antenna Test Range)
  • Fréquences typiques : De quelques GHz à plus de 100 GHz
  • Qualité du champ plan : Ondes planes ±1 dB sur zone utile
  • Réflecteurs : Aluminium poli ou métal déposé selon précision requise
  • Zone silencieuse : Typiquement 30 – 60 cm selon configuration
  • Intégration possible dans chambre anéchoïque

Applications :

  • Mesures en champ lointain simulé
  • Tests de diagrammes de rayonnement
  • Évaluation de systèmes radar, antennes 5G, SATCOM
  • Tests d’antennes à balayage électronique ou à réseaux phasés
  • Applications défense, spatial, télécommunications, automobile

Spécifications et modèles disponibles :

Model NumberFrequency
[GHz]
Feed Location
(1)
Shape
(2)
Quiet Zone Size
[m]
Amplitude Taper
[dB]
Typ Amplitude Ripple
[dB]
Phase Taper
[deg]
Typ Phase Ripple
[deg]
Max Cross Pol
[dB]
ASY-CR-04-04 8.0 – 200 FF-LF-CF C 0.45 x 0.45 <1 ±0.3 3 ±3 30
ASY-CR-05-05 6.0 – 200 FF-LF-CF C 0.5 x 0.5 <1 ±0.3 3 ±3 30
ASY-CR-06-06 4.0 – 200 (3) FF-LF-CF C 0.6 x 0.6 <1 ±0.3 3 ±3 30
ASY-CR-08-08 3.0 – 200 FF-LF-CF C 0.8 x 0.8 <1 ±0.3 3 ±3 30
ASY-CR-10-10 2.4 – 200 FF-LF-CF C 1.0 x 1.0 <1 ±0.3 3 ±3 30
ASY-CR-12-12 2.0 – 200 FF-LF-CF C 1.2 x 1.2 <1 ±0.3 3 ±3 30
ASY-CR-18-12 1.5 – 200 FF-LF-CF E 1.8 x 1.2 <1 ±0.3 3 ±3 30
ASY-CR-20-20 1.2 – 200 FF-LF-CF C 2.0 x 2.0 <1 ±0.3 3 ±3 30
ASY-CR-25-18 1.0 – 200 FF-LF-CF E 2.5 x 1.8 <1 ±0.3 3 ±3 30
ASY-CR-30-30 0.8 – 200 FF-LF-CF C 3.0 x 3.0 <1 ±0.3 3 ±3 30
