Shunt de courant, faible inductance, large bande passante (jusqu’à 300 MHz) : série UFCS | PMK

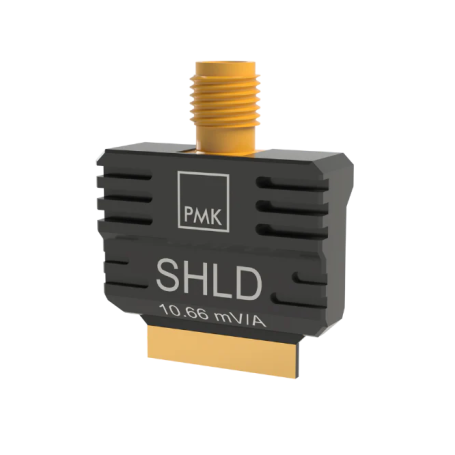

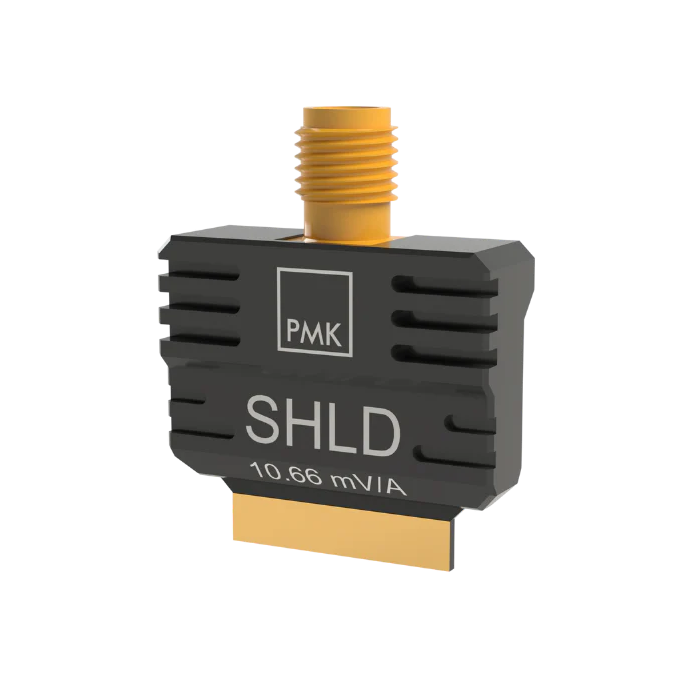

Les shunts de courant ultra-rapides UCS de PMK sont conçus pour offrir une mesure précise et fiable de courant dans des environnements haute fréquence. Grâce à leur construction à faible inductance et leur conception optimisée pour des temps de réponse très courts, ils constituent des capteurs idéaux pour l’analyse des commutations rapides dans les systèmes d’électronique de puissance, tels que les convertisseurs DC-DC, les onduleurs et les entraînements moteurs.

Avantages :

• Très faible inductance : garantissant une excellente réponse impulsionnelle.
• Large bande passante : jusqu’à 300 MHz selon les modèles.
• Temps de montée rapide : typiquement inférieur à 2 ns.
• Mesure différentielle facilitée pour une meilleure immunité au bruit.
• Boîtier blindé : réduit les interférences électromagnétiques (EMI).

Caractéristiques principales :

• Plages de courant typiques : de ±10 A à ±100 A selon les modèles
• Impédance de sortie : 50 Ω
• Coefficient de shunt : 0.01 V/A, 0.1 V/A ou autre selon la version
• Bande passante : jusqu’à 300 MHz
• Connexions BNC ou SMA (modèles spécifiques)
• Alimentation externe : non requise (passif)

Applications :

• Caractérisation de commutation de transistors (MOSFET, IGBT, SiC, GaN)
• Analyse des performances de convertisseurs DC/DC ou AC/DC
• Diagnostic de circuits de puissance embarqués
• Essais en laboratoire de systèmes de conversion d’énergie
• Environnements CEM pour validation de puissance et interférences
