Description

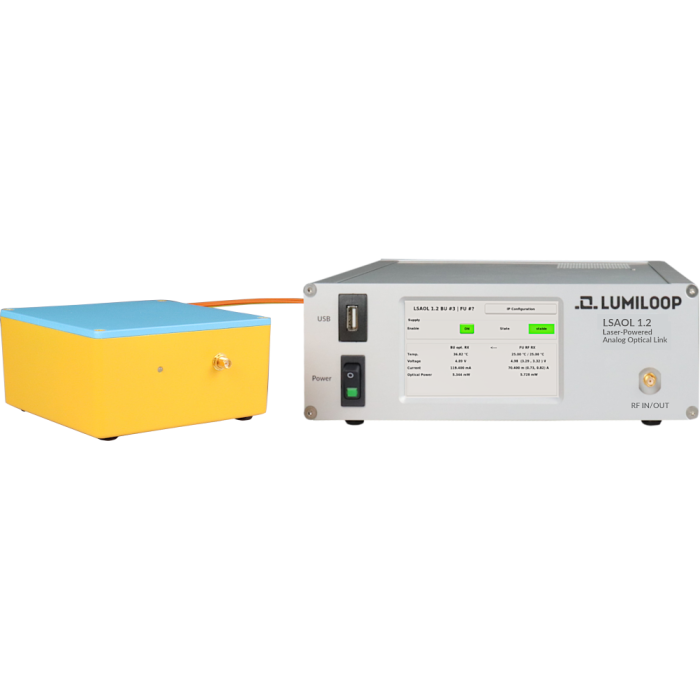

Le LSAOL 1.2 est un système de transmission optique analogique RF sur fibre, alimenté par laser et intégrant des préamplificateurs. Il est conçu pour offrir une alternative sans compromis aux câbles coaxiaux dans les environnements critiques tels que les essais CEM ou les mesures d'antennes. Grâce à une conception modulaire et sans batterie, il garantit une performance optimale sans les inconvénients de la mise à la masse ou des pertes sur longues distances.
Avantages :
- Transmission RF sur fibre optique avec impédance 50 Ω
- Alimentation laser – fonctionnement sans batterie
- Contrôle local via écran tactile ou à distance via Ethernet (commandes SCPI)
- Utilisation bidirectionnelle : mode émetteur ou récepteur selon configuration
- Grande longueur de câble fibre (>100 m) sans atténuation significative
Caractéristiques principales :
- Plage de fréquence : 1 MHz à 3 / 4 / 6 GHz selon le modèle
- Réponse en fréquence : ±1.5 dB
- VSWR en entrée : 1.7:1
- Gain RF avec LNA : jusqu’à +20 dB
- IP3 : jusqu’à 28 dBm sans LNA
- Interfaces optiques : SC/APC, FC/PC, ST/PC
- Température de fonctionnement : 0 °C à 40 °C
Applications :
- Mesures d’émissions CEM
- Caractérisation d’antennes
- Transmission RF dans environnements sensibles
- Intégration dans structures rayonnantes
Spécifications et modèles disponibles :
| Modèle | High Frequency Cutoff (HFC) | Low Frequency Cutoff | Frequency Response | Input VSWR | Spurious Free Dynamic Range (With LNA) @ 1 GHz / HFC | Spurious Free Dynamic Range (Without LNA) @ 1 GHz / HFC | RF Link Gain (With LNA) | RF Link Gain (Without LNA) | Input TOI (With LNA) @ 1 GHz / HFC | Input TOI (Without LNA) @ 1 GHz / HFC |
|---|
| LSAOL 1.2-3G |
3 GHz |
1 MHz |
±1.5 dB |
1.7:1 |
108 / 104 dB·Hz2/3 |
109 / 104 dB·Hz2/3 |
+20 dB |
0 dB |
10 / 8 dBm |
28 / 25 dBm |
| LSAOL 1.2-4G |
4 GHz |
1 MHz |
±1.5 dB |
1.7:1 |
105 / 104 dB·Hz2/3 |
107 / 102 dB·Hz2/3 |
+17 dB |
0 dB |
8 / 8 dBm |
27 / 25 dBm |
| LSAOL 1.2-6G |
6 GHz |
1 MHz |
±1.5 dB |
1.7:1 |
105 / 101 dB·Hz2/3 |
107 / 100 dB·Hz2/3 |
+17 dB |
0 dB |
8 / 6 dBm |
26 / 24 dBm |
