Description

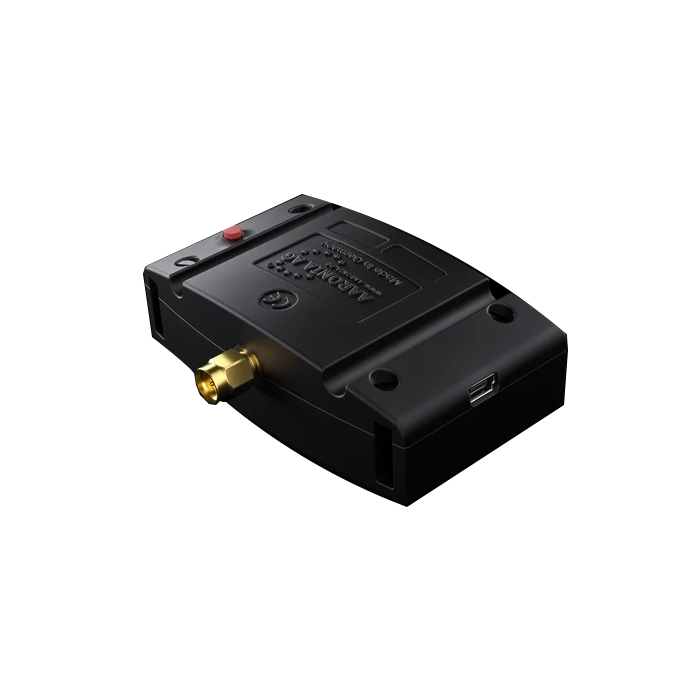

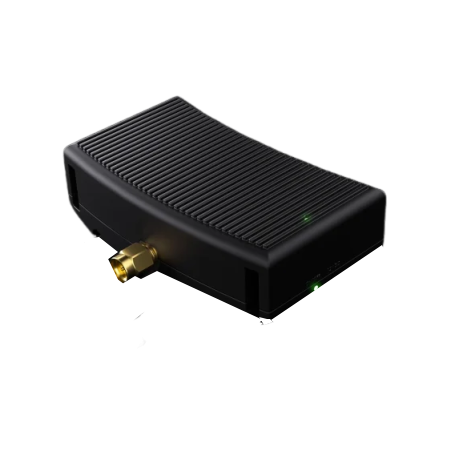

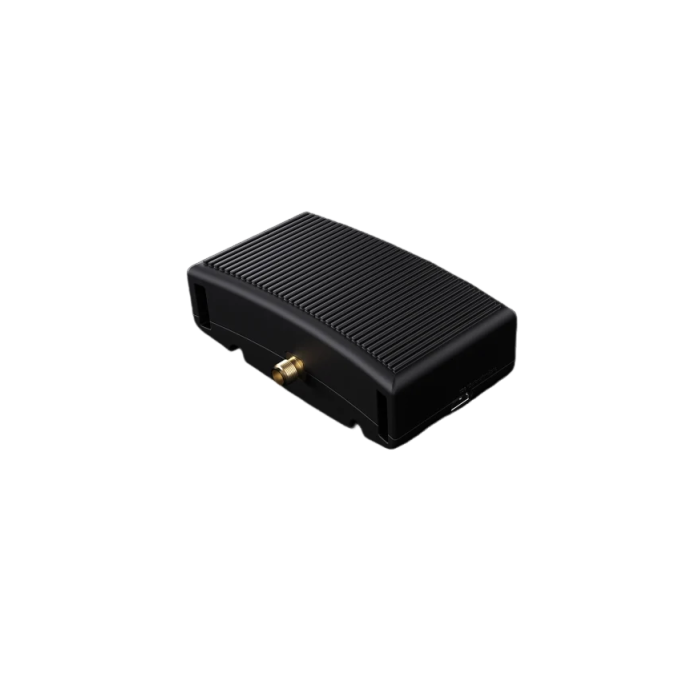

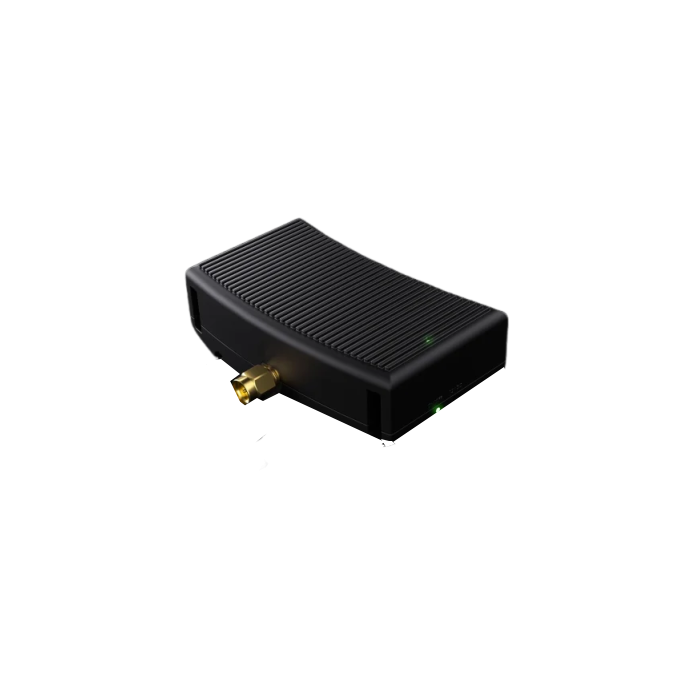

La UBBV Series d’Aaronia est une gamme de préamplificateurs RF & Micro-ondes large bande conçue pour améliorer la sensibilité des systèmes de mesure et d’analyse. Elle couvre selon les modèles une plage de fréquences allant de 1 Hz jusqu’à 20 GHz, avec un gain pouvant atteindre 40 dB.
Les préamplificateurs UBBV sont compatibles avec toutes les marques d’analyseurs de spectre et s’intègrent directement aux analyseurs portables SPECTRAN. Leur conception compacte (81 x 61 x 29 mm) et leur faible poids (146 g) facilitent leur utilisation en laboratoire, sur site ou en environnement mobile.
Avantages
- Large bande de fréquence : de l’ultra basse fréquence (1 Hz) jusqu’à 20 GHz selon modèle
- Gain élevé jusqu’à 40 dB pour l’amplification de signaux faibles
- Faible facteur de bruit (jusqu’à 0,4 dB typique selon version)
- Format compact et robuste, adapté aux mesures terrain
- Compatibilité universelle avec analyseurs de spectre et systèmes RF 50 Ohm
- Version avec mode bypass disponible (UBBV 1060 BPA)
Caractéristiques principales
- Plage de fréquence :
- UBBV DC 20 : DC à 20 GHz
- UBBV 2 : 1 MHz à 10 GHz
- UBBV 0910 : 9 kHz à 6 GHz
- UBBV 1 : 1 MHz à 1 GHz
- UBBV 1060 BPA : 100 MHz à 6 GHz
- UBBV-NF 25 : 1 Hz à 50 MHz
- UBBV-NF 35 : 1 Hz à 30 MHz
- Gain : de 14 dB à 40 dB typique selon version
- Facteur de bruit : jusqu’à 0,4 dB typique (UBBV 0910)
- Impédance : 50 Ohm (entrée/sortie SMA) ou 100 kOhm en entrée pour versions NF
- Puissance RF max en entrée : jusqu’à +15 dBm (selon modèle)
- Alimentation fournie avec mallette de transport, adaptateurs et manuel
- Dimensions : 81 x 61 x 29 mm
- Poids : 146 g
Applications typiques
- Mesures de signaux RF faibles
- Tests CEM selon EN55022, EN55011
- Préamplification d’antennes RF
- Augmentation du gain de sondes RF
- Laboratoires R&D, défense, aérospatial
- Intégration avec analyseurs de spectre portables ou de laboratoire
Pourquoi choisir le Préamplificateur RF & Micro-ondes large bande – DC à 20 GHz / jusqu’à 40 dB : UBBV Series
La UBBV Series offre une combinaison unique de large bande, faible bruit et gain élevé dans un format compact. Sa compatibilité universelle et ses différentes déclinaisons permettent de répondre aussi bien aux besoins en mesures CEM qu’aux applications RF et micro-ondes avancées. Elle constitue une solution fiable pour améliorer significativement la sensibilité et la dynamique des chaînes de mesure.
Spécifications et modèles disponibles
| Modèle | Plage de fréquence | Gain typique | Noise typique | Particularité |
|---|
| UBBV DC 20 |
DC – 20 GHz |
14 dB |
2,5 dB |
Plus large bande |
| UBBV 2 |
1 MHz – 10 GHz |
40 dB |
3,5 dB |
Gain maximal |
| UBBV 0910 |
9 kHz – 6 GHz |
22 dB |
0,4 dB |
Ultra low noise |
| UBBV 1 |
1 MHz – 1 GHz |
40 dB |
3,5 dB |
Bande RF classique |
| UBBV 1060 BPA |
100 MHz – 6 GHz |
22 dB |
1,4 dB (à 2 GHz) |
Mode bypass, IP3 +48 dBm |
| UBBV-NF 25 |
1 Hz – 50 MHz |
25 dB |
– |
Entrée 100 kOhm |
| UBBV-NF 35 |
1 Hz – 30 MHz |
35 dB |
– |
Entrée 100 kOhm |
