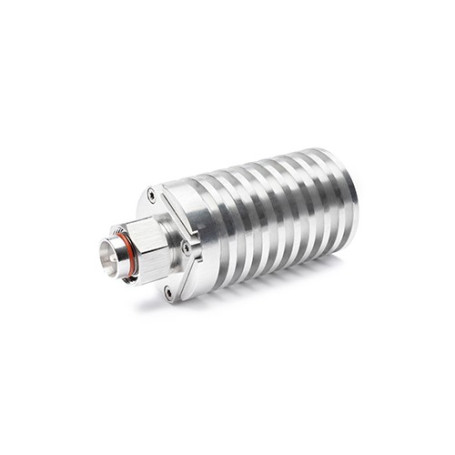

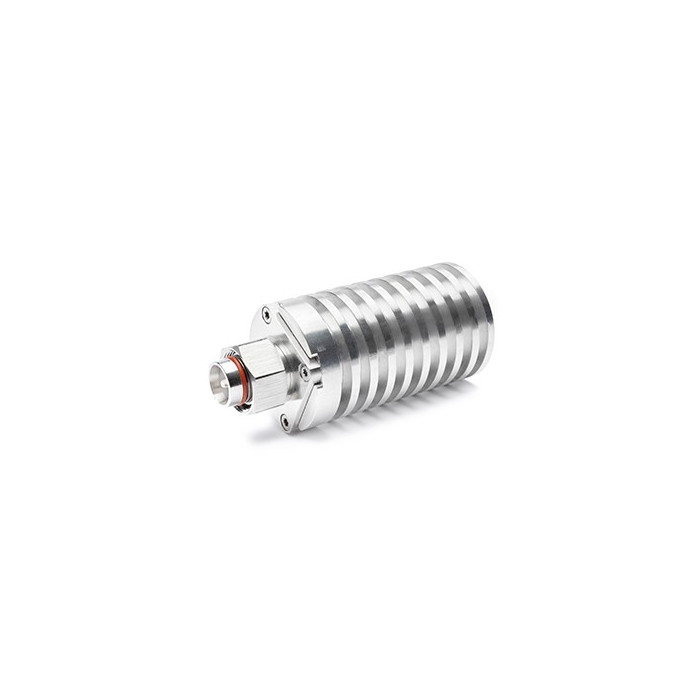

Nouveau Terminaisons RF Low PIM (jusqu’à 6 GHz) : série LD1 & LD3 Agrandir l'image

Terminaison RF Low PIM (jusqu’à 6 GHz) : série LD1 & LD3 | Acentury Radiocomm

Les terminaisons Extra‑Low PIM Radiocomm couvrent de 2 W à 100 W en versions large bande (350–6000 MHz) et cellulaire (698–2700 MHz).

Plus de détails

Description

Les terminaisons Extra‑Low PIM Radiocomm couvrent de 2 W à 100 W en versions large bande (350–6000 MHz) et cellulaire (698–2700 MHz). Conçues pour les réseaux DAS, Small Cells, sites macro 4G/5G et la validation RF, elles allient IM3 ≤ −165 dBc (typ.), VSWR bas et mécanique robuste (IP66/IP67 selon modèles) avec connectiques DIN, 4.3‑10 et NEX10.

Avantages :

  • Très faible intermodulation : IM3 typ. ≤ −165 dBc @ 2×43 dBm (selon version).
  • Bande étendue : déclinaisons 350–6000 MHz (wideband) et 698–2700 MHz (cellulaire) pour couvrir la 4G/5G Sub‑6.
  • VSWR maîtrisé : jusqu’à 1,25:1 en large bande et ≤ 1,2:1 en 698–2700 MHz.
  • Robustesse terrain : usage indoor/outdoor, classe IP66/IP67, formats compacts.

Caractéristiques principales :

  • Impédance : 50 Ω
  • Puissance : 2, 10, 30, 50/60, 100 W (pics selon modèle)
  • Bande : 350–6000 MHz (wideband) ou 698–2700 MHz
  • Connecteurs : DIN, 4.3‑10, NEX10 (M/F)
  • Température de service : typ. −40/−10 à +65 °C (selon référence)

Applications typiques :

  • Tests PIM terrain et laboratoire
  • DAS indoor, small cells, répéteurs, sites macro multi‑bandes
  • Charges fictives pour couplers/combiners et qualification d’équipements 4G/5G

Spécifications et modèles disponibles :

ModèlePuissanceBandeVSWR (typ.)ConnecteurIM3 (typ.)TempératureIP / Montage
LD1‑P500 2 W 350–6000 MHz ≤ 1,25:1 (≥520 MHz) DIN Male ≤ −165 dBc — —
LD1‑P500F 2 W 350–6000 MHz ≤ 1,25:1 DIN Female ≤ −165 dBc — —
LD1‑P501F 2 W 350–6000 MHz ≤ 1,25:1 4.3‑10 Female ≤ −165 dBc — —
LD3‑P512 10 W (100 W pic) 350–6000 MHz 1,4:1 (350–520) / 1,25:1 (≥520) DIN Male ≤ −165 dBc −10 à +65 °C IP66
LD3‑P513 10 W 350–6000 MHz 1,4:1 / 1,25:1 4.3‑10 Male ≤ −165 dBc −10 à +65 °C IP66
LD3‑P514 10 W 698–2700 MHz ≤ 1,2:1 4.3‑10 Male ≤ −165 dBc jusqu’à +65 °C Indoor/Outdoor
LD3‑P515 10 W (100 W pic) 698–2700 MHz ≤ 1,2:1 DIN Male ≤ −165 dBc −10 à +65 °C Indoor/Outdoor
LD3‑P505 30 W 698–2700 MHz ≤ 1,2:1 DIN Male ≤ −165 dBc −40 à +65 °C IP67
LD3‑P506 30 W 698–2700 MHz ≤ 1,2:1 4.3‑10 Male ≤ −165 dBc −40 à +65 °C IP67
LD3‑P507 30 W 350–6000 MHz 1,4:1 / 1,25:1 DIN Female ≤ −165 dBc −10 à +65 °C IP66
LD3‑P507M 30 W 350–6000 MHz 1,4:1 / 1,25:1 DIN Male ≤ −165 dBc −10 à +65 °C IP66
LD3‑P508 30 W 350–6000 MHz 1,4:1 / 1,25:1 4.3‑10 Female ≤ −165 dBc −10 à +65 °C IP66
LD3‑P508M 30 W 350–6000 MHz 1,4:1 / 1,25:1 4.3‑10 Male ≤ −165 dBc −10 à +65 °C IP66
LD3‑P518 50 W (750 W pic) 698–2700 MHz ≤ 1,2:1 DIN Female ≤ −165 dBc −40 à +65 °C Indoor/Outdoor
LD3‑P51c 50 W (750 W pic) 698–2700 MHz ≤ 1,2:1 4.3‑10 Female ≤ −165 dBc −40 à +65 °C Indoor/Outdoor
LD3‑P51d 60 W (750 W pic) 350–6000 MHz 1,4:1 / 1,25:1 4.3‑10 Female ≤ −165 dBc −10 à +65 °C IP66
LD3‑P51e 60 W (750 W pic) 698–2700 MHz ≤ 1,2:1 4.3‑10 Female ≤ −165 dBc −10 à +65 °C IP66
LD3‑P51f 60 W (750 W pic) 350–6000 MHz 1,4:1 / 1,25:1 DIN Female ≤ −165 dBc −10 à +65 °C IP66
LD3‑P51G 60 W (750 W pic) 698–2700 MHz ≤ 1,2:1 4.3‑10 Male ≤ −165 dBc −10 à +65 °C Indoor/Outdoor
LD3‑P503 100 W (1000 W pic) 698–2700 MHz ≤ 1,2:1 DIN Female ≤ −165 dBc −40 à +65 °C IP67
LD3‑P504 100 W (1000 W pic) 698–2700 MHz ≤ 1,2:1 4.3‑10 Female ≤ −165 dBc −40 à +65 °C IP67
LD3‑P520 100 W (1000 W pic) 350–6000 MHz ≤ 1,2:1 4.3‑10 Female ≤ −165 dBc −40 à +65 °C IP67
LD3‑P520M 100 W (1000 W pic) 350–6000 MHz ≤ 1,2:1 4.3‑10 Male ≤ −165 dBc −40 à +65 °C IP67
10 W Wideband – NEX10 Female 10 W (100 W pic) 350–6000 MHz 1,4:1 / 1,25:1 NEX10 Female ≤ −165 dBc −10 à +65 °C Indoor/Outdoor
10 W Wideband – DIN Female 10 W (100 W pic) 350–6000 MHz 1,4:1 / 1,25:1 DIN Female ≤ −165 dBc −10 à +65 °C Indoor/Outdoor
10 W Wideband – 4.3‑10 Female 10 W (100 W pic) 350–6000 MHz 1,4:1 / 1,25:1 4.3‑10 Female ≤ −165 dBc −10 à +65 °C Indoor/Outdoor
60 W Wideband – 4.3‑10 Male 60 W (750 W pic) 350–6000 MHz 1,4:1 / 1,25:1 4.3‑10 Male ≤ −165 dBc −10 à +65 °C IP66
60 W – DIN Male 60 W (750 W pic) 698–2700 MHz ≤ 1,2:1 DIN Male ≤ −165 dBc −10 à +65 °C IP66/IP67
100 W Wideband – 4.3‑10 Male 100 W (1000 W pic) 350–6000 MHz ≤ 1,2:1 4.3‑10 Male ≤ −165 dBc −40 à +65 °C IP67
100 W Wideband – DIN Female 100 W (1000 W pic) 350–6000 MHz ≤ 1,2:1 DIN Female ≤ −165 dBc −40 à +65 °C IP67
100 W Wideband – DIN Male 100 W (1000 W pic) 350–6000 MHz ≤ 1,2:1 DIN Male ≤ −165 dBc −40 à +65 °C IP67
