Description
La gamme d’antennes Golledge couvre les besoins UWB, GNSS (GPS/GLONASS/BeiDou), V2X/DSRC, Bluetooth/WLAN 2,4 GHz et ISM. Sont proposées des antennes céramiques « chip » très compactes, des patchs passifs et des patchs actifs intégrés (LNA/filtrage), avec des versions qualifiées AEC-Q200 pour l’automobile. Conçues pour l’intégration sur circuits imprimés à haut rendement, elles optimisent le bilan RF grâce à un gain utile, une bande passante maîtrisée et des formats miniatures.
Avantages :
- Large couverture : UWB 3,2–7,2 GHz, GNSS L1, 2,4 GHz, V2X/5,9 GHz, ISM 433 MHz.
- Intégration facilitée : boîtiers 3216 et mini-packages pour designs denses, recommandations d’implantation PCB.
- Performances : gain crête annoncé, polarisation adaptée (linéaire/circulaire), large bande selon besoin.
- Robustesse : versions automotive AEC-Q200, étendues en température jusqu’à −55 °C/+125 °C.
- Flexibilité système : variantes actives (LNA intégré) pour simplifier la chaîne RF GNSS.
Caractéristiques principales :
- Technologies : chip céramique (dielectric), patch passif, patch actif (LNA/filtre).
- Bandes typiques : UWB 3,2–7,2 GHz, WLAN/BLE 2,4–2,5 GHz, GNSS L1 (1561/1575/1602 MHz), DSRC/V2X 5,85–5,925 GHz, ISM 433 MHz.
- Qualifs : options AEC-Q200 (automobile) et plages −55 °C à +125 °C selon modèles.
- Intégration : empreintes normalisées (ex. 3216), guidelines de plan de masse et matching.
Applications typiques :
- Automobile : télématique, V2X/DSRC, navigation GNSS embarquée.
- IoT/Industrie : capteurs UWB, passerelles BLE/WLAN, géolocalisation.
- GNSS : récepteurs intégrés, modules patch actifs pour sensibilité accrue.
Spécifications et modèles disponibles :
| Référence | Type | Bande / Fc | Gain (typ./pic) | Package | Applications |
|---|
| GA DCA00S03 |
Chip passive UWB |
3,2–7,2 GHz |
~4,7 dBi (pic) |
Chip céramique |
UWB, localisation, liens large bande |
| GA DCA60S04 |
Chip passive |
6,24–8,5 GHz (Fc : 7,37 GHz) |
— |
3216 |
Automobile, 6–8 GHz, télématique |
| GA DCA70S01 |
Chip GNSS |
1561–1610 MHz |
— |
Chip céramique |
GPS/GLONASS/BeiDou (L1) |
| GA DCAJ0S10 |
Chip 2,4 GHz |
2400–2500 MHz |
~2,71 dBi @ 2450 MHz |
Chip céramique |
Bluetooth, WLAN 2,4 GHz |

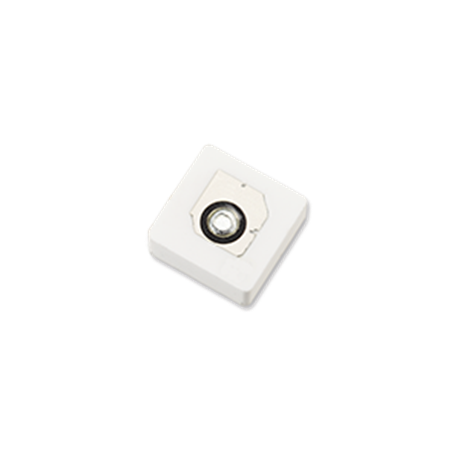

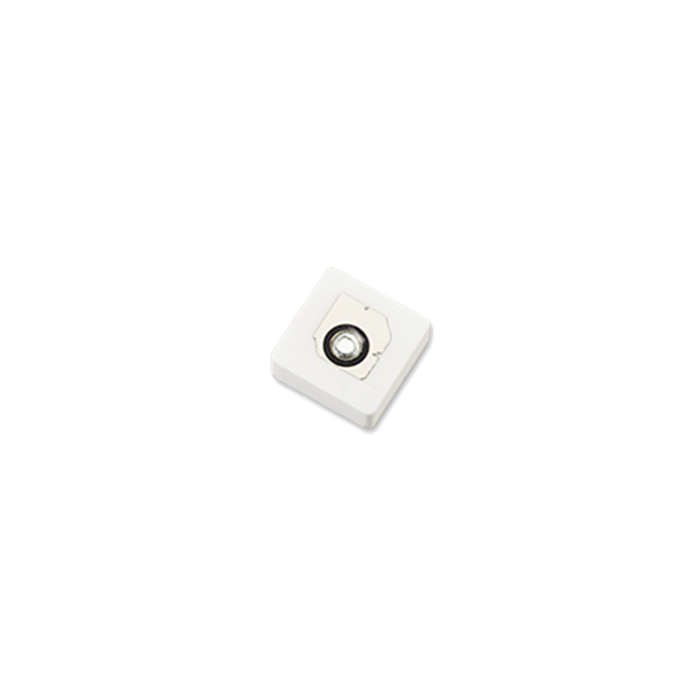

| GA GBNBA-104H |
Patch active GNSS |
1561 / 1575,42 / 1602 MHz |
~25,5 ± 3 dBi @ 1575 MHz |
Patch intégré (LNA) |
GNSS interne, polarisation circulaire |
| GA PA012FD0002 |
Patch V2X/DSRC |
5850–5925 MHz |
~4,5 dBi (typ.) |
Patch |
Véhicule-à-véhicule (V2V), 5,9 GHz |
| GA PCAK0000-14 |
Print chip 2,4 GHz |
2400–2500 MHz |
— |
Ultra-miniature |
Intégration PCB contrainte en espace |
