Description

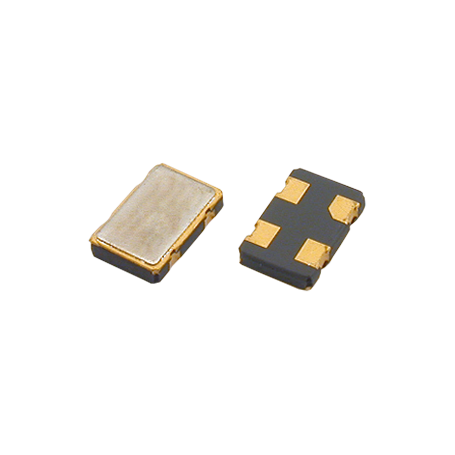

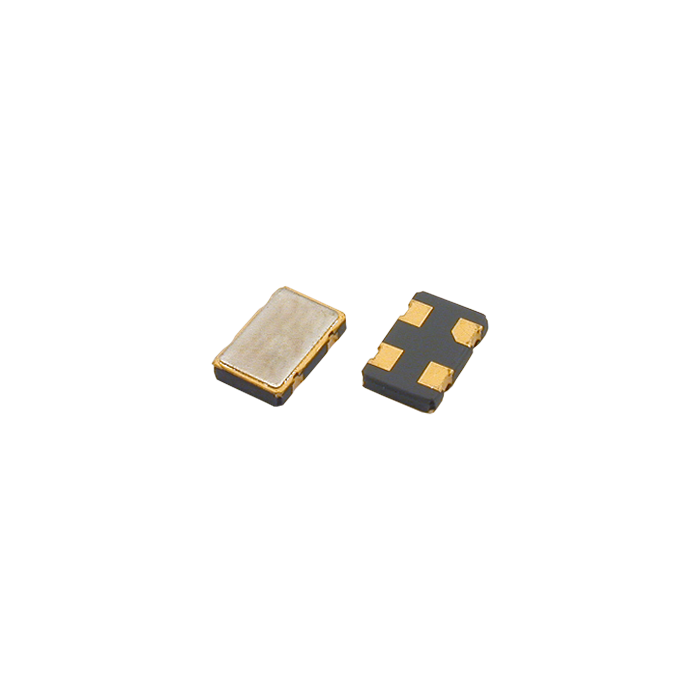

La famille d’oscillateurs en boîtier 5032 (5,0 × 3,2 mm) couvre un large spectre de besoins : CMOS basse consommation, versions haute précision / stabilité serrée, sorties LVDS et LV-PECL pour la transmission haut débit, ainsi que des références durcies pour environnements sévères (chocs, vibrations, températures étendues). Avec des hauteurs typiques de 1,05 à 1,7 mm, ces oscillateurs s’intègrent facilement dans des designs denses, du portable basse conso jusqu’aux liaisons rapides et au contrôle-commande industriel.
Avantages :
- Large choix d’interfaces : CMOS standard, LVDS, LV-PECL.
- Options basse consommation et forte capacité d’attaque (50 pF) selon modèles.
- Stabilité serrée / faible jitter pour l’horlogerie exigeante et les bus haut débit.
- Versions durcies : températures jusqu’à −55…+125/175 °C, résistance accrue aux chocs et vibrations.
- Empreinte unifiée 5032 (hauteur selon référence) pour simplifier les alternatives en conception.
Caractéristiques principales :
- Boîtier : 5032 (5,0 × 3,2 mm), hauteurs typiques 1,05 / 1,35 / 1,4 / 1,7 mm.
- Sorties disponibles : CMOS, LVDS, LV-PECL.
- Tensions d’alimentation selon modèles : 1,8 V, 2,5 V, 3,3 V, 5,0 V.
- Options spécialisées : ultra-basse consommation, haute stabilité, low jitter, forte charge 50 pF, très basse fréquence (ex. 32,768 kHz).
- Applications visées : horloges système, liaisons LVDS/LV-PECL, instrumentation, environnements sévères.
Applications typiques :
- Équipements embarqués et IoT basse consommation
- Transmission haut débit (interfaces différentielles LVDS / LV-PECL)
- Instrumentation, mesure et contrôle-commande
- Industrie / transport : plages de température étendues, contraintes mécaniques
- Horlogerie basse fréquence (veille ultra-basse puissance, 32,768 kHz)
Spécifications et modèles disponibles :
| Famille | Référence | Tension | Sortie | Hauteur typ. | Points clés |
|---|
| GXO-5304 |
GXO-5304G |
1,8 V |
CMOS |
~1,35 mm |
Basse conso, format 5032 |
| GXO-5304 |
GXO-5304L |
3,3 V |
CMOS |
~1,35 mm |
Version 3,3 V polyvalente |
| GXO-5304 |
GXO-5304S |
5,0 V |
CMOS |
~1,35 mm |
Alim 5 V, compatibilité legacy |
| GXO-5300 (High Precision) |
GXO-5300G |
1,8 V |
CMOS |
~1,05 mm |
Haute précision, stabilité serrée |
| GXO-5300 (High Precision) |
GXO-5300J |
2,5 V |
CMOS |
~1,05 mm |
Haute précision |
| GXO-5300 (High Precision) |
GXO-5300L |
3,3 V |
CMOS |
~1,05 mm |
Haute précision |
| GXO-E51 (LV-PECL) |
GXO-E51J |
2,5 V |
LV-PECL |
~1,4 mm |
Transfert de données haut débit |
| GXO-E51 (LV-PECL) |
GXO-E51L |
3,3 V |
LV-PECL |
~1,4 mm |
Faible jitter |
| GXO-L51 (LVDS) |
GXO-L51J |
2,5 V |
LVDS |
~1,4 mm |
Sortie différentielle, SI améliorée |
| GXO-L51 (LVDS) |
GXO-L51L |
3,3 V |
LVDS |
~1,4 mm |
Faible bruit de phase |
| GXO-U115 (Ultra-Low Power / High-Drive) |
GXO-U115G |
1,8 V |
CMOS |
~1,05 mm |
Très basse consommation |
| GXO-U115 (Ultra-Low Power / High-Drive) |
GXO-U115J |
2,5 V |
CMOS |
~1,05 mm |
Très basse consommation |
| GXO-U115 (Ultra-Low Power / High-Drive) |
GXO-U115L |
3,3 V |
CMOS |
~1,05 mm |
Très basse consommation |
| GXO-U115 (Ultra-Low Power / High-Drive) |
GXO-U115H |
5,0 V |
CMOS |
~1,05 mm |
High-drive 50 pF |
| MCSO2 (Environnements sévères) |
MCSO2 / MCSO2H / MCSO2V / MCSO2W / MCSO2Z |
5,0 / 3,3 / 2,5 / 1,8 V |
CMOS |
~1,7 mm |
−55…+125 °C, chocs & vibrations renforcés |
| MCSO2F* (Low-Jitter, HF) |
FHV / FHW / FHZ / FV / FW / FZ |
3,3 / 2,5 / 1,8 V |
CMOS |
~1,7 mm |
Faible jitter, versions haute fréquence |
| MCSO2L* (LVDS) |
MCSO2LV / MCSO2LW |
3,3 / 2,5 V |
LVDS |
~1,7 mm |
Différentiel, SI et CEM optimisées |
| MCSO2E* (Low-Frequency / Ultra-Low Power) |
MCSO2E / EL / ELV / ELW |
5,0 / 3,3 / 2,5 V |
CMOS |
~1,7 mm |
Basse fréquence, environnements extrêmes |
| MCSO2EU* (Ultra-Low Power 32,768 kHz) |
MCSO2EUV / EUW |
3,3 / 2,5 V |
CMOS |
~1,7 mm |
32,768 kHz, très basse consommation, jusqu’à +175 °C |
