789114-01 : Module d’entrée analogique – 16 voies, 16 bits, connecteur (D-SUB) : NI-9204 | NI - NATIONAL INSTRUMENTS

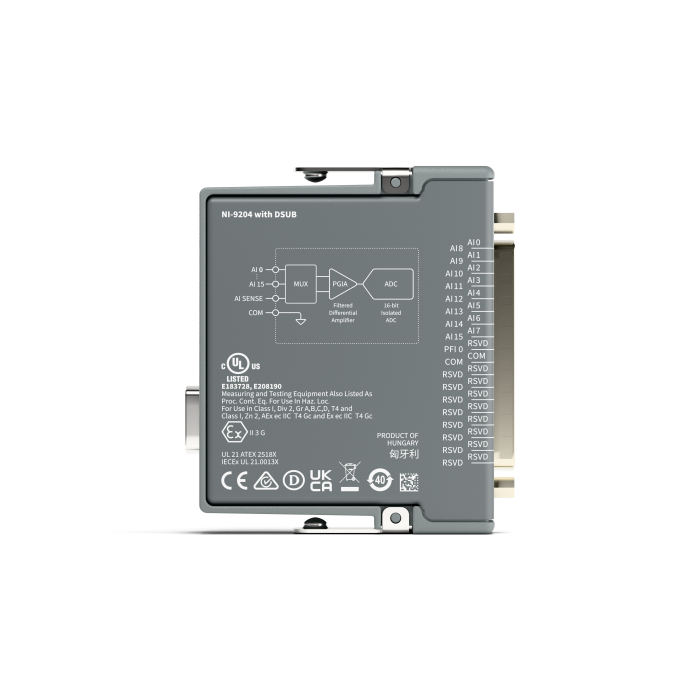

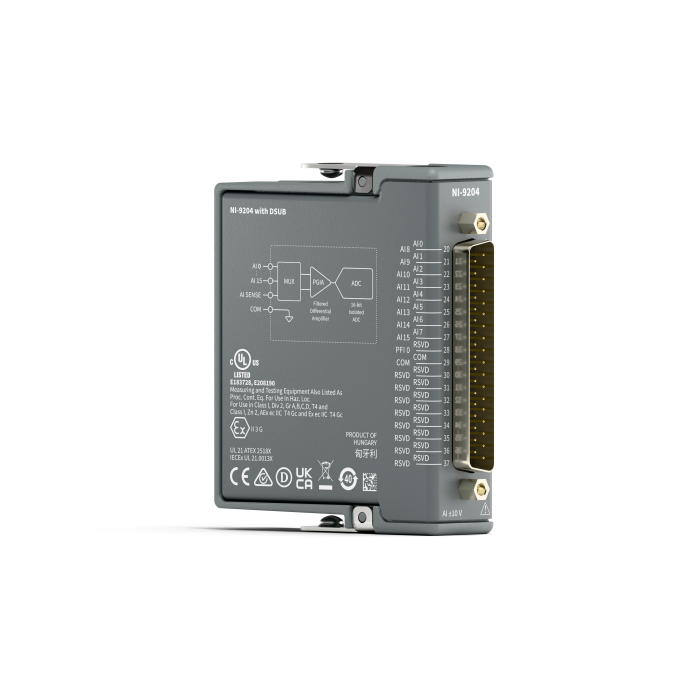

Le NI-9204 (D-SUB) est un module d’entrée analogique conçu pour les systèmes CompactRIO et CompactDAQ. Doté d’un connecteur standard D-SUB 37 broches, il est optimisé pour les environnements nécessitant un câblage structuré et une maintenance facilitée. Ce module permet de mesurer des tensions continues et alternatives avec une grande précision dans des applications industrielles, énergétiques ou de recherche.

Avantages

• Connecteur D-SUB pour une intégration rapide dans des faisceaux de câbles existants.
• 16 voies différentielles offrant une flexibilité maximale pour la mesure de signaux multiples.
• Isolation galvanique 250 Vrms garantissant sécurité et protection contre les interférences.
• Compatibilité native avec l’écosystème NI CompactRIO et CompactDAQ.
• Précision 16 bits adaptée aux applications de test, de supervision et de contrôle.

Caractéristiques principales

• Nombre de canaux : 16 entrées analogiques
• Résolution : 16 bits
• Plages d’entrée configurables : ±10 V, ±5 V, ±1 V
• Fréquence d’échantillonnage : jusqu’à 12,8 kS/s agrégés

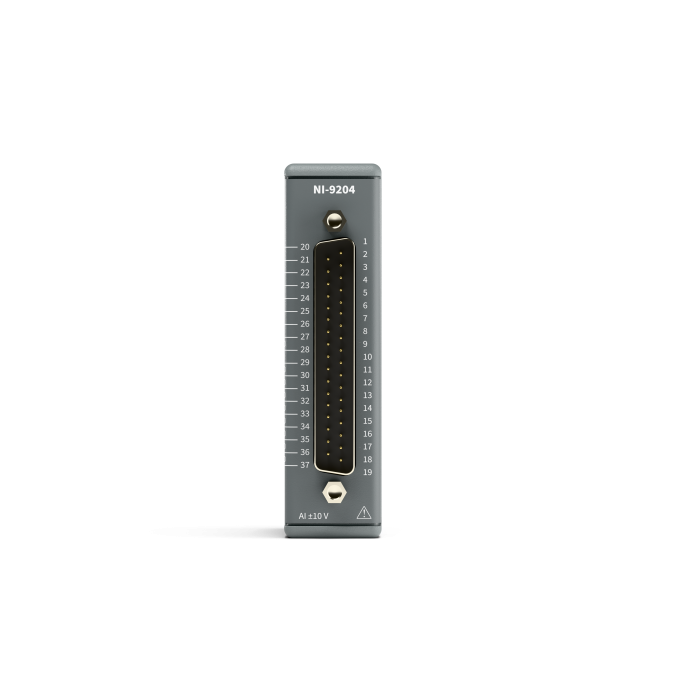

• Connectique : D-SUB 37 broches
• Isolation galvanique : 250 Vrms
• Compatibilité logicielle : NI-DAQmx et LabVIEW

Applications typiques

• Mesures de tension dans des environnements industriels
• Acquisition de données pour bancs de test et laboratoires
• Surveillance énergétique et systèmes de gestion de puissance
• Contrôle de procédés et automatisation industrielle

Informations complémentaires

Le module NI-9204 (D-SUB) se distingue par sa robustesse et sa polyvalence, répondant aux besoins des ingénieurs en recherche, développement et production. Son connecteur D-SUB assure une intégration fluide dans les infrastructures de test existantes et simplifie la maintenance. Grâce à son isolation et sa précision, il constitue une solution fiable pour les applications critiques où la qualité des données est essentielle.
