Description

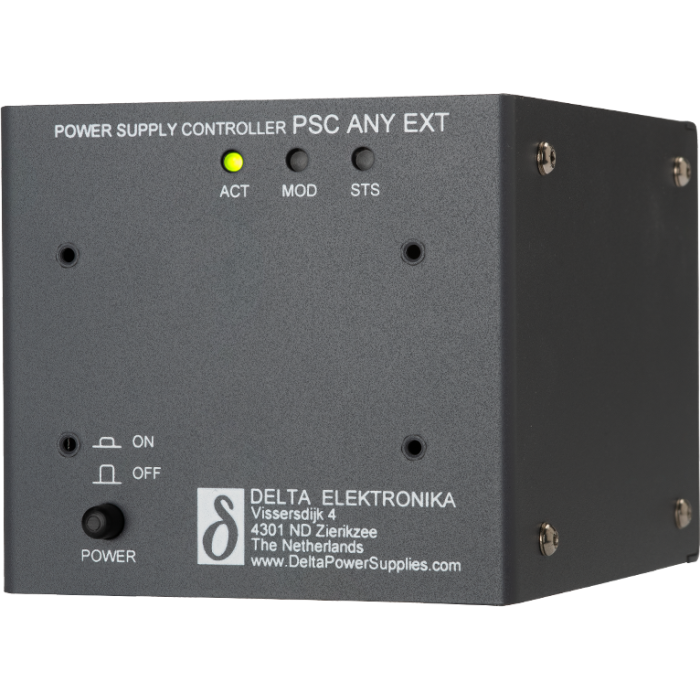

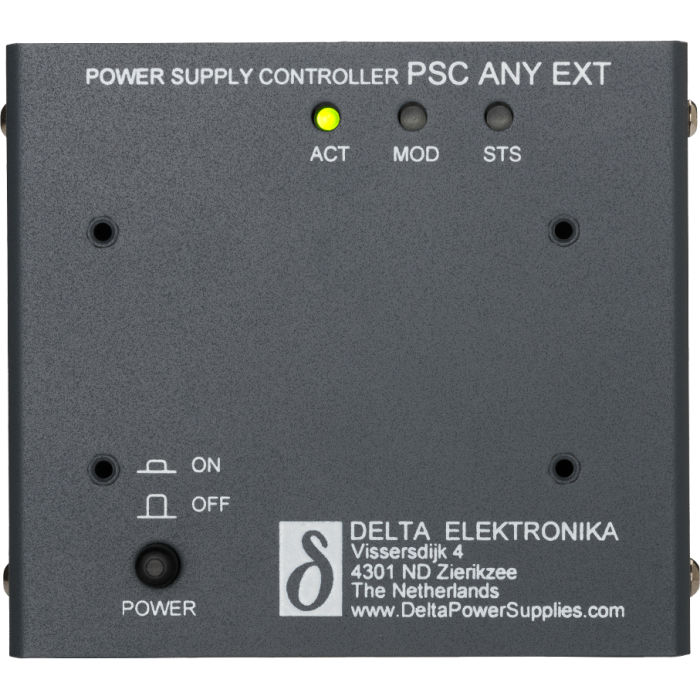

Le PSC-ANY-EXT est une unité d’interface conçue pour relier les alimentations programmables analogiques de Delta Elektronika aux réseaux de communication industriels. En intégrant un module Anybus® CompactCom M40, il permet d’ajouter des protocoles de bus de terrain standardisés tels que CANopen, EtherCAT, Ethernet/IP, Modbus-TCP, PROFIBUS ou PROFINET. L’appareil offre une passerelle robuste entre l’alimentation et le réseau industriel, tout en conservant un accès direct via USB et commandes SCPI pour programmation et monitoring local.
Avantages :
- Polyvalence de communication : compatibilité avec plusieurs protocoles industriels via les modules Anybus M40.
- Haute précision : programmation et surveillance en résolution 16 bits avec une exactitude de ±0,01 %.
- Double mode d’utilisation : configuration et contrôle par bus de terrain ou via USB (SCPI/console).
- Intégration simple : livré avec câble de programmation analogique, câble USB, cordon secteur et adaptateur rail DIN.
- Surveillance avancée : lecture d’états tels que limite de courant/tension, défaut DC/AC, surtempérature, PSOL, etc.
Caractéristiques principales :
- Résolution : 16 bits pour programmation et monitoring
- Entrées/sorties analogiques : 0 – 5 V (CV), 0 – 5 V / –5 à +5 V (CC), linéarité ±2 LSB (in) et ±1 LSB (out)
- Exactitude : ±0,01 %

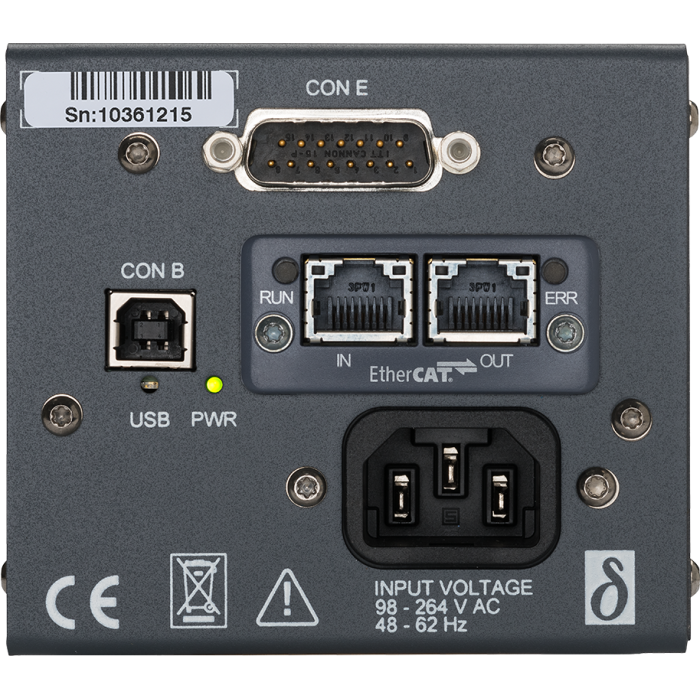

- Interfaces :
- USB type B 2.0 (programmation SCPI, calibration, monitoring)
- Slot Anybus CompactCom M40
- Connecteur D-sub 15 broches (programmation analogique)
- Dimensions : 91 × 100 × 125 mm
- Poids : 0,6 kg
- Alimentation secteur : 98 – 264 VAC, 48 – 62 Hz, 15 W
- Isolation :
- Entrée secteur / boîtier : 2500 VAC
- Analogique / boîtier : 600 VDC
- Anybus / analogique : 600 VDC
- Normes : sécurité EN 61010-1, EMC EN 61326-1 (émission classe B, immunité industrielle)
- Plage de température : fonctionnement –20 à +50 °C, stockage –40 à +70 °C
- Protection : IP20
Applications typiques :
- Intégration d’alimentations analogiques dans des systèmes d’automatisation industrielle.
- Contrôle à distance et surveillance en temps réel de bancs d’alimentation.
- Interopérabilité avec des systèmes SCADA ou MES via bus de terrain standardisés.
- Applications de test, production électronique et intégration dans des infrastructures Smart Grid ou avionique.
