Inductance de puissance, format 1206 compact (10 MHz - 200 MHz) : PLEC69 | TDK - EPCOS

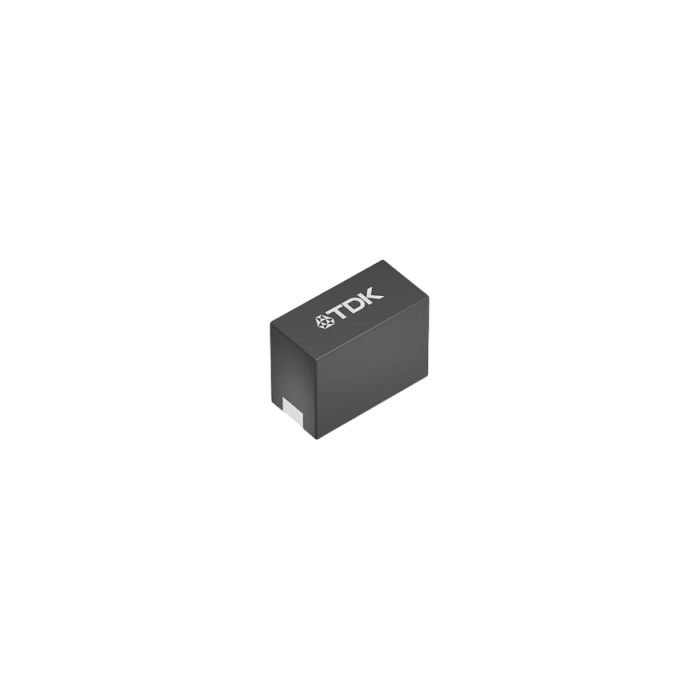

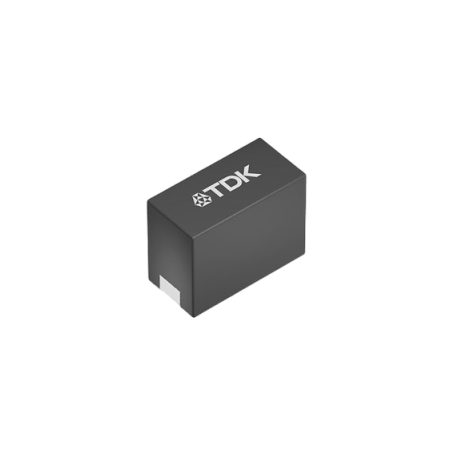

La PLEC69B est une inductance de puissance fine-film utilisant des matériaux magnétiques métalliques. Conçue pour les circuits d’alimentation, elle combine un format ultra-compact 1206 (1,2 × 0,6 × 0,9 mm) avec une inductance élevée de 10 μH, une faible résistance DC et d’excellentes performances en superposition de courant continu. Cette technologie assure une stabilité remarquable même sous fortes charges et températures élevées, contribuant à la miniaturisation des convertisseurs DC/DC.

Avantages :

• Format compact avec une inductance élevée de 10 μH.
• Très faibles pertes grâce à une résistance DC réduite (1,4 Ω typ.).
• Stabilité thermique et fiabilité jusqu’à +125 °C en fonctionnement.
• Performances constantes en environnement haute intensité et haute température.
• Optimisée pour la miniaturisation des modules électroniques modernes.

Caractéristiques principales :

• Inductance nominale : 10 μH ±20 %
• Résistance DC : 1680 mΩ max / 1400 mΩ typ.
• Courant de saturation (Isat) : 0,2 A max / 0,25 A typ.
• Courant thermique (Itemp) : 0,35 A max / 0,4 A typ.
• Fréquence de mesure : 1 MHz
• Dimensions : 1,2 × 0,6 × 0,95 mm (L × l × H)
• Poids unitaire : 4,2 mg
• Plage de température de fonctionnement : -40 °C à +125 °C
• Plage de stockage : -40 °C à +85 °C
• Packaging : 5000 pièces/reel

Applications typiques :

• Modules optiques et transceivers
• Wearables : smart rings, montres connectées
• Capteurs médicaux (vital signs monitors)
• Modules IoT miniaturisés
• Caméras et modules embarqués
