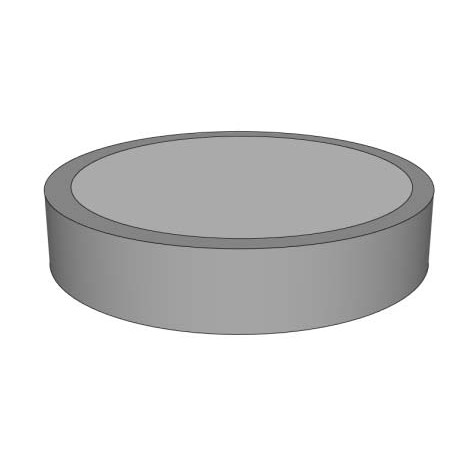

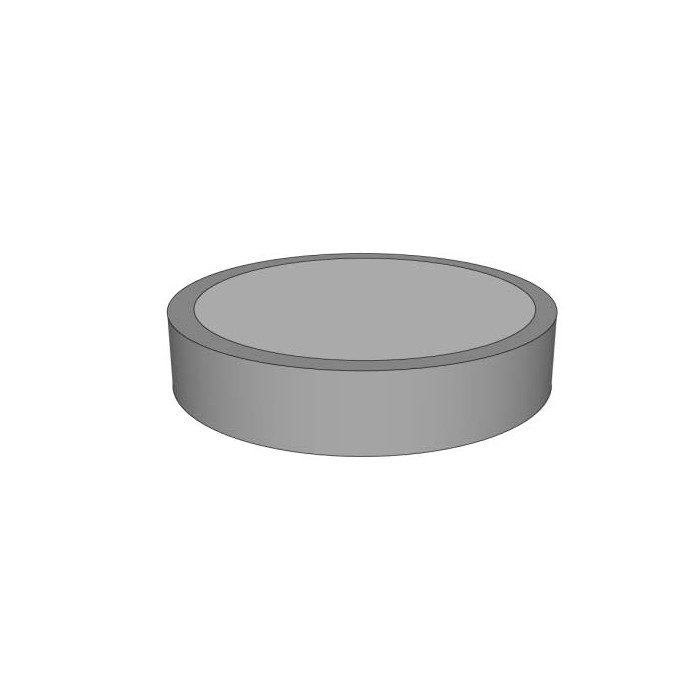

Nouveau Capteur ultrasonique disque (5,00 x 1,02 mm) : série B5905 Agrandir l'image

Capteur ultrasonique disque (5,00 x 1,02 mm) : série B5905 | TDK - EPCOS

Les disques capteurs ultrasoniques TDK sont basés sur la technologie piézoélectrique et sont conçus pour fonctionner en mode d’oscillation d’épaisseur ou radiale.

Plus de détails

Description

Les disques capteurs ultrasoniques TDK sont basés sur la technologie piézoélectrique et sont conçus pour fonctionner en mode d’oscillation d’épaisseur ou radiale. Compacts, robustes et optimisés pour des environnements sévères, ils sont utilisés aussi bien dans l’automobile que dans l’industrie, notamment pour la détection de niveau, la mesure de débit ou les systèmes d’aide à la conduite.

Avantages :

  • Large choix de dimensions : de 5 mm à 7 mm, avec différentes épaisseurs et fréquences de résonance.
  • Modes de métallisation variés : argent standard ou wrap-around pour des intégrations flexibles.
  • Large plage de température : -40 °C à +160 °C, compatible avec les environnements automobiles et industriels.
  • Haute sensibilité piézoélectrique pour une détection précise et fiable.
  • Conformité RoHS et conditionnement optimisé (barquettes ou tubes).

Caractéristiques principales :

  • Capacité typique : de quelques centaines de pF à plusieurs nF selon le modèle
  • Fréquences de résonance : de quelques centaines de kHz jusqu’à 2 MHz
  • Constante piézoélectrique d33 : ~420 pC/N
  • Densité du matériau : ~7800 kg/m³
  • Température de Curie : 340 °C
  • Conditionnements : blister trays ou tubes, 1000 à 245 pièces par lot

Applications typiques :

  • Automobile : détection de niveau carburant/AdBlue (SCR), assistance parking, surveillance intérieure.
  • Industriel : débitmètres pour liquides et gaz, capteurs de niveau pour fluides ou solides, systèmes anticollision.
  • Électronique grand public & IoT : capteurs intégrés pour détection et mesure ultrasonique.

 Spécifications et modèles disponibles :

RéférenceDimensions (mm)Mode de métallisationCapacité typiqueFréquence de résonanceTempérature de fonctionnementApplications principales
B59050Z0206A030 Ø 5,0 × 1,02 Argent (face plane) 300 pF 2,00 MHz -40 °C à +160 °C Détection de niveau carburant / SCR, débitmètres liquides
B59050Z0405D030 Ø 5,0 × 0,20 Wrap-around 1,1 nF 400 kHz -40 °C à +160 °C Assistance parking, monitoring intérieur, débitmètres gaz
B59070Z0285D120 Ø 7,0 × 0,195 Wrap-around 2,0 nF 285 kHz -40 °C à +160 °C Park assist, anti-collision, mesure de niveau solides/gaz
