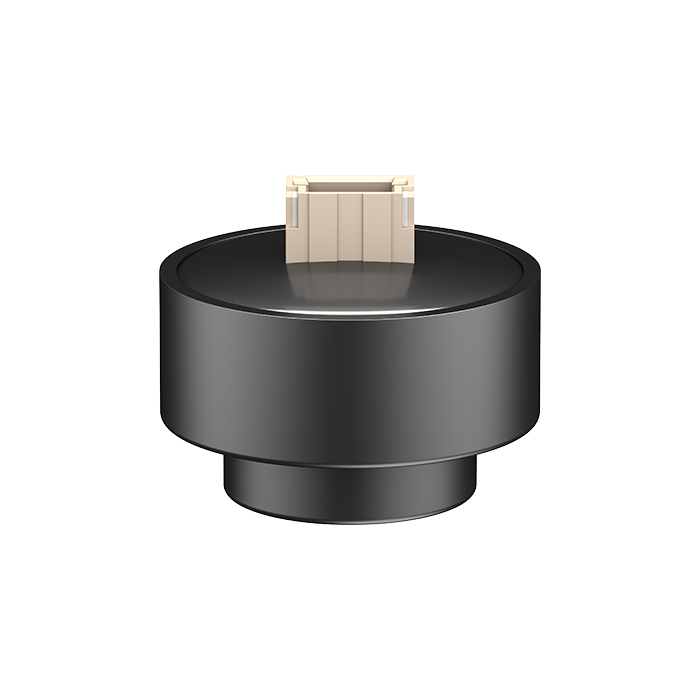

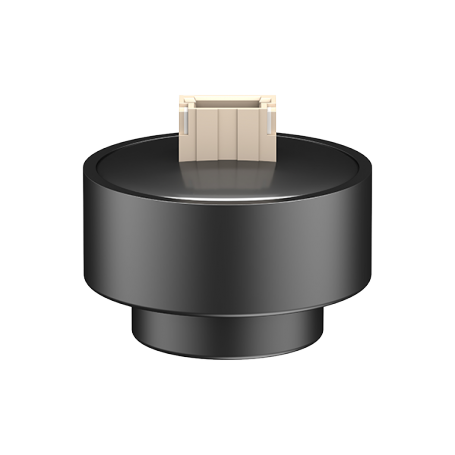

Module capteur à ultrasons compact : B59150X0754P030 | TDK - EPCOS

La conception très compacte transforme le module de capteur à ultrasons en un composant très robuste et polyvalent doté d'excellentes caractéristiques CEM, qui, grâce à son boîtier en aluminium massif, est également protégé contre la poussière et les projections d'eau

Plus de détails

Téléchargement

Description

Le module compact de capteurs à ultrasons détecte les objets à l'aide d'ondes ultrasonores, qui sont transmises et reçues avec un seul disque piézoélectrique. Un pilote et un processeur de signaux intégrés sont utilisés pour la génération et le traitement des signaux. La conception très compacte transforme le module de capteur à ultrasons en un composant très robuste et polyvalent doté d'excellentes caractéristiques CEM, qui, grâce à son boîtier en aluminium massif, est également protégé contre la poussière et les projections d'eau. En tant que tel, il convient parfaitement à de nombreuses applications industrielles et à des applications dans des environnements difficiles.

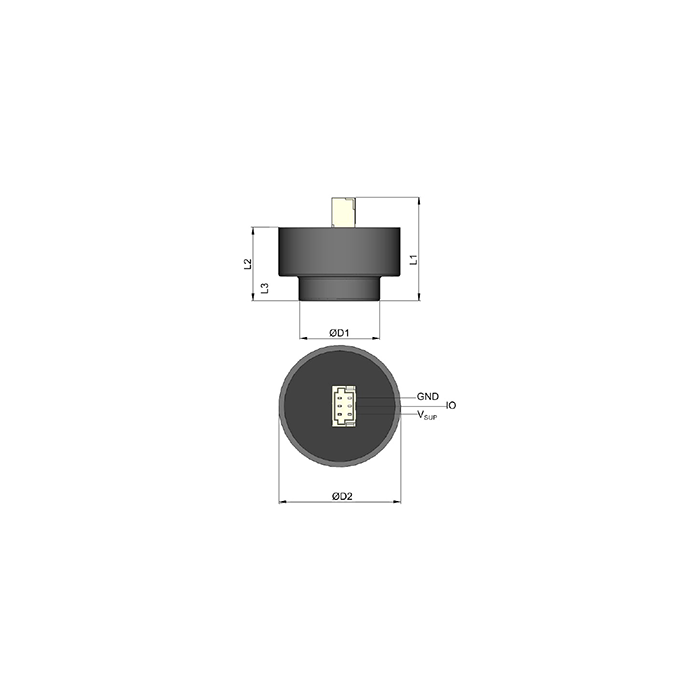

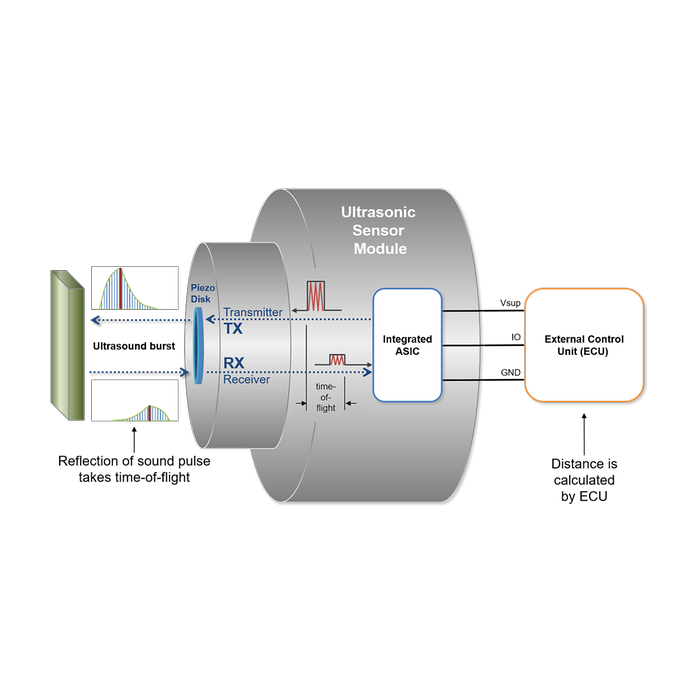

Principe de fonctionnement de base de la mesure :

Capteur de temps de vol (dans l'air) selon : d=½-tof-cAIR

  • d : distance | tof : temps de vol | cAIR : vitesse du son dans l'air
  • Le pilote et le processeur de signal intégrés contrôlent le disque piézoélectrique et calculent le temps de vol.
  • Les disques piézoélectriques émettent et reçoivent des ondes ultrasonores.
  • Le signal de temps de vol est envoyé à l'unité de contrôle externe par une E/S numérique bidirectionnelle.
  • Distance calculée par l'ECU

Fonctionnalités :

  • Robustesse mécanique et électrique
  • Dimensions très compactes
  • Le boîtier en aluminium permet une structure stable
  • Protection contre la poussière et les projections d'eau grâce à une membrane fermée
  • Excellente compatibilité CEM

Caractéristiques :

  • Émission et réception d'ondes ultrasonores avec un seul disque piézoélectrique.
  • Transducteur et contrôleur intelligent intégré dans un seul module
  • Plage de mesure de 12 cm à 200 cm
  • Angle de vue de 60° jusqu'à 2 m.
  • Faible consommation moyenne de 5,5 mA à une tension d'alimentation de 12 V
  • Interface IO numérique

Technologie ASIC avancée intégrée :

  • Traitement avancé du signal
  • Détection de champ proche
  • Suppression du bruit
  • Paramètres programmables réglables par le client
  • EEPROM préprogrammée
  • RAM interne supplémentaire à l'usage de l'utilisateur
  • Configurable par l'utilisateur
  • Minimum de distance mesurable très bas

Applications :

  • Mesures de distance et de nivellement
  • Détection d'obstacle dans l'air
