Sonde de courant AC/DC – Large bande passante (jusqu’à 25 MHz) : série GCP | GW INSTEK

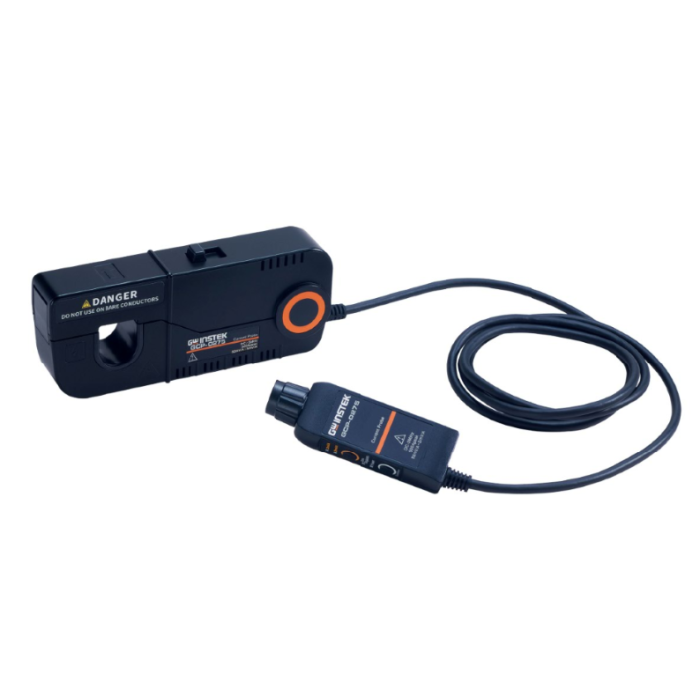

La série de sondes de courant GCP de GW Instek est conçue pour des mesures précises de courants AC/DC sur une large plage de fréquences. Disponibles en modèles 2 MHz, 5 MHz et 25 MHz, ces sondes répondent aux besoins des laboratoires, centres de test et environnements industriels où la précision et la fiabilité des mesures de courant sont essentielles.

Avantages :

• Polyvalence : adaptée à un large éventail d’applications (alimentation, entraînements moteurs, électronique de puissance, transport, etc.).
• Précision : faible bruit, faible dérive DC et large bande passante.
• Simplicité d’utilisation : construction à tête fendue facilitant la connexion aux conducteurs.
• Compatibilité étendue : utilisable avec de nombreux oscilloscopes GW Instek (séries GDS, MSO, MDO, MPO).
• Robustesse : tension d’isolement jusqu’à 600 V CAT II / 300 V CAT III.

Caractéristiques principales :

• GCP-0275 : bande passante DC à 2 MHz, courant continu max. 500 Arms
• GCP-0550 : bande passante DC à 5 MHz, courant continu max. 350 Arms
• GCP-2525 : bande passante DC à 25 MHz, courant continu max. 170 Arms
• Rapport de conversion : jusqu’à 10 mV/A selon le modèle
• Temps de montée : de 175 ns (GCP-0275) à 14 ns (GCP-2525)
• Plage de fonctionnement en température : 0 °C à 50 °C
• Alimentation par adaptateur secteur fourni

Applications typiques :

• Alimentations à découpage
• Dispositifs semi-conducteurs
• Convertisseurs et onduleurs
• Entraînements moteurs
• Électronique industrielle et grand public
• Systèmes de transport et ballasts électroniques

Spécifications et modèles disponibles :
