Description

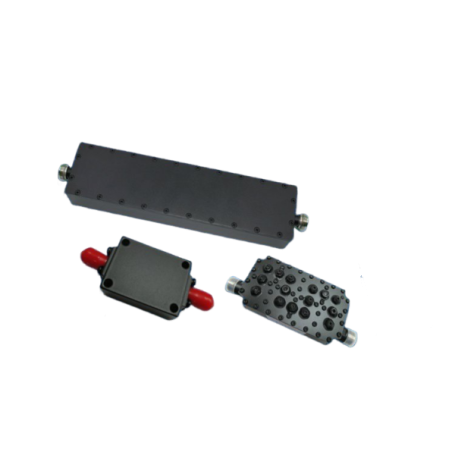

La série STLP-DC-xx regroupe des filtres passe-bas à cavités (Cavity LPF) couvrant des fréquences de coupure de 1 GHz à 21 GHz. Conçus pour les chaînes RF professionnelles, ils offrent une faible perte d’insertion (≤ 1,0 dB), un VSWR contrôlé (jusqu’à ≤ 1,3:1/1,6:1 selon modèle), et un rejet élevé en bande stoppée (jusqu’à ≥ 70 dB). La connectique standard SMA-femelle et la tenue en puissance continue 15 W facilitent l’intégration en laboratoires, bancs de tests et équipements de communication.
Avantages :
- Faibles pertes : IL ≤ 1,0 dB pour préserver le budget de liaison.
- Adaptation maîtrisée : VSWR ≤ 1,3:1 à ≤ 1,6:1 suivant la coupure, minimisant les ondes stationnaires.
- Forte sélectivité : atténuation en bande stoppée ≥ 50/60/70 dB selon les plages, assurant un excellent rejet hors-bande.
- Robustesse en puissance : 15 W CW pour usages en Tx/Rx, front-ends et bancs RF.
- Interopérabilité : SMA-femelle pour une compatibilité étendue des cordons et instruments.
Caractéristiques principales :
- Technologie : filtre passe-bas à cavités.
- Fréquences de coupure : 1 GHz à 21 GHz (par pas typiques de 0,25/0,5 GHz).
- Passband : DC jusqu’à fc (voir détail par référence).
- Perte d’insertion : ≤ 1,0 dB.
- VSWR : ≤ 1,3:1 à ≤ 1,6:1 selon modèle.
- Atténuation stopband : ≥ 50 dB à ≥ 70 dB sur les plages indiquées.
- Puissance : 15 W CW.
- Connectique : SMA-femelle.
Applications typiques :
- Conditionnement de spectre : suppression d’harmoniques et de produits d’intermodulation.
- Front-end RF : protection des étages sensibles et amélioration du rapport signal/bruit.
- Bancs de test : caractérisation d’amplificateurs, mélangeurs, synthétiseurs et sources RF.
- Instrumentation : filtrage anti-repliement/anti-aliasing en acquisition et mesures.
Pourquoi choisir ce produit :
- Large choix de fréquences de coupure : références disponibles de 1 GHz à 21 GHz, pour caler la coupure au plus près de la bande utile.
- Performances garanties en passband : IL ≤ 1,0 dB et VSWR ≤ 1,3:1 à ≤ 1,6:1 selon la coupure, pour préserver le budget de liaison.
- Rejet hors-bande élevé : ≥ 50/60/70 dB sur les plages indiquées par référence, pour maîtriser les composantes indésirables.
- Intégration simple : connectique SMA-femelle standard, compatible avec les cordons et équipements RF usuels.
- Robustesse en puissance : tenue 15 W CW, adaptée aux contraintes énergétiques des chaînes RF.
Spécifications et modèles disponibles :
Série 60 dB Attenuation — Cavity HPF, SMA-F, 15 W :
| P | Filter Type | Cut-off Frequency (GHz) | Passband (GHz) | IL (dB) | VSWR | Attenuation Value (dB) | Power (W) | Connect Method |
|---|
| STHP-1-6GA82 |
Cavity HPF |
1.0 |
1.0～6.0 |
≤1.0 |
≤1.6:1 |
≥60 @ DC～0.86 GHz |
15W |
SMA-Female |
| STHP-1.25-7GA90 |
Cavity HPF |
1.25 |
1.25～7.0 |
≤1.0 |
≤1.5:1 |
≥60 @ DC～1.04 GHz |
15W |
SMA-Female |
| STHP-1.5-8GA83 |
Cavity HPF |
1.5 |
1.5～8.0 |
≤1.0 |
≤1.5:1 |
≥60 @ DC～1.28 GHz |
15W |
SMA-Female |
| STHP-1.75-10GA84 |
Cavity HPF |
1.75 |
1.75～10 |
≤1.0 |
≤1.5:1 |
≥60 @ DC～1.47 GHz |
15W |
SMA-Female |
| STHP-2-13GA85 |
Cavity HPF |
2.0 |
2.0～13 |
≤1.0 |
≤1.5:1 |
≥60 @ DC～1.7 GHz |
15W |
SMA-Female |
| STHP-2.25-14GA86 |
Cavity HPF |
2.25 |
2.25～14 |
≤1.0 |
≤1.5:1 |
≥60 @ DC～1.93 GHz |
15W |
SMA-Female |
| STHP-2.5-15GA87 |
Cavity HPF |
2.5 |
2.5～15 |
≤1.0 |
≤1.5:1 |
≥60 @ DC～2.15 GHz |
15W |
SMA-Female |
| STHP-2.75-16GA88 |
Cavity HPF |
2.75 |
2.75～16 |
≤1.0 |
≤1.5:1 |
≥60 @ DC～2.36 GHz |
15W |
SMA-Female |
| STHP-3-18GA33 |
Cavity HPF |
3.0 |
3.0～18 |
≤1.0 |
≤1.5:1 |
≥60 @ DC～2.6 GHz |
15W |
SMA-Female |
| STHP-3.25-18GA89 |
Cavity HPF |
3.25 |
3.25～18 |
≤1.0 |
≤1.5:1 |
≥60 @ DC～2.83 GHz |
15W |
SMA-Female |
| STHP-3.5-19GA35 |
Cavity HPF |
3.5 |
3.5～19 |
≤1.0 |
≤1.5:1 |
≥60 @ DC～3.08 GHz |
15W |
SMA-Female |
| STHP-3.75-19GA90 |
Cavity HPF |
3.75 |
3.75～19 |
≤1.0 |
≤1.5:1 |
≥60 @ DC～3.3 GHz |
15W |
SMA-Female |
| STHP-4-20GA38 |
Cavity HPF |
4.0 |
4.0～20 |
≤1.0 |
≤1.5:1 |
≥60 @ DC～3.55 GHz |
15W |
SMA-Female |
| STHP-4.25-0GA91 |
Cavity HPF |
4.25 |
4.25～20 |
≤1.0 |
≤1.5:1 |
≥60 @ DC～3.78 GHz |
15W |
SMA-Female |
| STHP-4.5-21GA92 |
Cavity HPF |
4.5 |
4.5～21 |
≤1.0 |
≤1.5:1 |
≥60 @ DC～3.98 GHz |
15W |
SMA-Female |
| STHP-5-22GA93 |
Cavity HPF |
5.0 |
5.0～22 |
≤1.0 |
≤1.5:1 |
≥60 @ DC～4.48 GHz |
15W |
SMA-Female |
| STHP-5.5-23GA94 |
Cavity HPF |
5.5 |
5.5～23 |
≤1.0 |
≤1.5:1 |
≥60 @ DC～4.95 GHz |
15W |
SMA-Female |
| STHP-6-24GA95 |
Cavity HPF |
6.0 |
6.0～24 |
≤1.0 |
≤1.5:1 |
≥60 @ DC～5.4 GHz |
15W |
SMA-Female |
| STHP-6.5-24GA96 |
Cavity HPF |
6.5 |
6.5～24 |
≤1.0 |
≤1.5:1 |
≥60 @ DC～5.83 GHz |
15W |
SMA-Female |
| STHP-7-24GA97 |
Cavity HPF |
7.0 |
7.0～24 |
≤1.0 |
≤1.5:1 |
≥60 @ DC～6.3 GHz |
15W |
SMA-Female |
| STHP-7.5-24.5GA98 |
Cavity HPF |
7.5 |
7.5～24.5 |
≤1.0 |
≤1.5:1 |
≥60 @ DC～6.77 GHz |
15W |
SMA-Female |
| STHP-8-25GA44 |
Cavity HPF |
8.0 |
8.0～25 |
≤1.0 |
≤1.5:1 |
≥60 @ DC～7.25 GHz |
15W |
SMA-Female |
| STHP-8.5-25GA99 |
Cavity HPF |
8.5 |
8.5～25 |
≤1.0 |
≤1.5:1 |
≥60 @ DC～7.68 GHz |
15W |
SMA-Female |
| STHP-9-23GA00 |
Cavity HPF |
9.0 |
9.0～23 |
≤1.0 |
≤1.5:1 |
≥60 @ DC～8.22 GHz |
15W |
SMA-Female |
| STHP-9.5-23.5GA01 |
Cavity HPF |
9.5 |
9.5～23.5 |
≤1.0 |
≤1.5:1 |
≥60 @ DC～8.7 GHz |
15W |
SMA-Female |
| STHP-10-24GA02 |
Cavity HPF |
10 |
10～24 |
≤1.0 |
≤1.5:1 |
≥60 @ DC～9.17 GHz |
15W |
SMA-Female |
| STHP-10.5-24GA03 |
Cavity HPF |
10.5 |
10.5～24 |
≤1.0 |
≤1.6:1 |
≥60 @ DC～9.58 GHz |
15W |
SMA-Female |
| STHP-11-24GA04 |
Cavity HPF |
11 |
11～24 |
≤1.0 |
≤1.6:1 |
≥60 @ DC～10.07 GHz |
15W |
SMA-Female |
| STHP-11.5-24GA05 |
Cavity HPF |
11.5 |
11.5～24 |
≤1.0 |
≤1.6:1 |
≥60 @ DC～10.55 GHz |
15W |
SMA-Female |
| STHP-12-24GA06 |
Cavity HPF |
12 |
12～24.5 |
≤1.0 |
≤1.6:1 |
≥60 @ DC～11 GHz |
15W |
SMA-Female |
| STHP-12.5-24.5GA07 |
Cavity HPF |
12.5 |
12.5～24.5 |
≤1.0 |
≤1.6:1 |
≥60 @ DC～11.4 GHz |
15W |
SMA-Female |
| STHP-13-24.5GA08 |
Cavity HPF |
13 |
13～24.5 |
≤1.0 |
≤1.6:1 |
≥60 @ DC～11.95 GHz |
15W |
SMA-Female |
| STHP-13.5-24.5GA09 |
Cavity HPF |
13.5 |
13.5～24.5 |
≤1.0 |
≤1.6:1 |
≥60 @ DC～12.4 GHz |
15W |
SMA-Female |
| STHP-14-25GA10 |
Cavity HPF |
14 |
14～25 |
≤1.0 |
≤1.6:1 |
≥60 @ DC～12.82 GHz |
15W |
SMA-Female |
| STHP-14.5-25GA11 |
Cavity HPF |
14.5 |
14.5～25 |
≤1.0 |
≤1.6:1 |
≥60 @ DC～13.3 GHz |
15W |
SMA-Female |
| STHP-15-25GA12 |
Cavity HPF |
15 |
15～25 |
≤1.0 |
≤1.6:1 |
≥60 @ DC～13.7 GHz |
15W |
SMA-Female |
| STHP-18-46GA13 |
Cavity HPF |
18 |
18～46 |
≤1.0 |
≤1.7:1 |
≥60 @ DC～16.2 GHz |
15W |
SMA-Female |
Série 50 dB Attenuation — Cavity HPF, SMA-F, 15 W :
| Part Number | Filter Type | Cut-off Frequency (GHz) | Passband (GHz) | IL (dB) | VSWR | Attenuation Value (dB) | Power (W) | Connect Method |
|---|
| STHP-1-10GA14 |
Cavity HPF |
1.0 |
1.0～10 |
≤1.0 |
≤1.5:1 |
≥50 @ DC～0.78 GHz |
15W |
SMA-Female |
| STHP-1.25-12GA15 |
Cavity HPF |
1.25 |
1.25～12 |
≤1.0 |
≤1.5:1 |
≥50 @ DC～0.98 GHz |
15W |
SMA-Female |
| STHP-1.5-14GA16 |
Cavity HPF |
1.5 |
1.5～14 |
≤1.0 |
≤1.5:1 |
≥50 @ DC～1.17 GHz |
15W |
SMA-Female |
| STHP-1.75-17GA17 |
Cavity HPF |
1.75 |
1.75～17 |
≤1.0 |
≤1.5:1 |
≥50 @ DC～1.38 GHz |
15W |
SMA-Female |
| STHP-2-19GA18 |
Cavity HPF |
2.0 |
2.0～19 |
≤1.0 |
≤1.5:1 |
≥50 @ DC～1.58 GHz |
15W |
SMA-Female |
| STHP-2.25-19GA19 |
Cavity HPF |
2.25 |
2.25～19 |
≤1.0 |
≤1.5:1 |
≥50 @ DC～1.77 GHz |
15W |
SMA-Female |
| STHP-2.5-20GA20 |
Cavity HPF |
2.5 |
2.5～20 |
≤1.0 |
≤1.5:1 |
≥50 @ DC～1.98 GHz |
15W |
SMA-Female |
| STHP-2.75-21GA21 |
Cavity HPF |
2.75 |
2.75～21 |
≤1.0 |
≤1.5:1 |
≥50 @ DC～2.2 GHz |
15W |
SMA-Female |
| STHP-3-21GA22 |
Cavity HPF |
3.0 |
3.0～21 |
≤1.0 |
≤1.5:1 |
≥50 @ DC～2.36 GHz |
15W |
SMA-Female |
| STHP-3.25-22GA23 |
Cavity HPF |
3.25 |
3.25～22 |
≤1.0 |
≤1.5:1 |
≥50 @ DC～2.57 GHz |
15W |
SMA-Female |
| STHP-3.5-23GA24 |
Cavity HPF |
3.5 |
3.5～23 |
≤1.0 |
≤1.5:1 |
≥50 @ DC～2.77 GHz |
15W |
SMA-Female |
| STHP-3.75-23GA25 |
Cavity HPF |
3.75 |
3.75～23 |
≤1.0 |
— |
— |
— |
— |
