Description

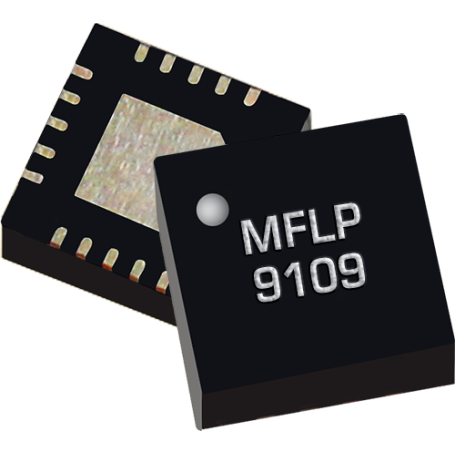

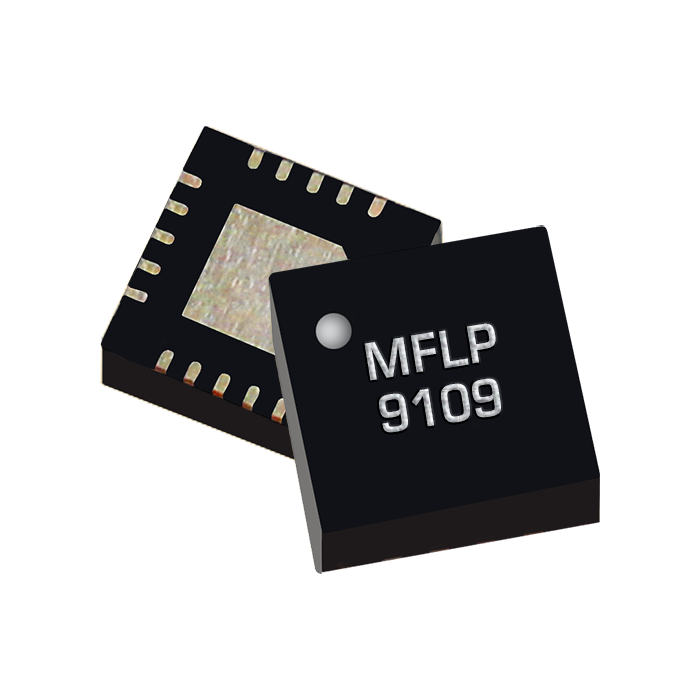

La famille MFLP regroupe des filtres passe-bas RF passifs conçus pour assurer un nettoyage spectral efficace des signaux micro-ondes, avec une forte réjection hors bande et un encombrement minimal. Ces composants sont destinés à l’intégration CMS dans des architectures RF compactes, où la maîtrise du contenu fréquentiel et la protection des étages sensibles sont essentielles.
Les filtres MFLP couvrent une large gamme de fréquences de coupure, depuis les basses fréquences jusqu’à plus de 15 GHz, tout en conservant un format compact 4 × 4 mm.
Avantages :
- Filtrage passe-bas efficace pour suppression des harmoniques et signaux parasites
- Large choix de fréquences de coupure pour un ajustement précis à l’application
- Forte réjection hors bande caractérisée jusqu’à −30 dBc
- Format CMS compact (4 × 4 mm) adapté aux conceptions haute densité
- Composants passifs facilitant l’intégration dans des chaînes RF existantes
Caractéristiques principales :
- Fonction : Filtre passe-bas RF passif
- Technologie : MMIC GaAs
- Plage de fonctionnement : de DC jusqu’à la fréquence de coupure selon modèle
- Bande à 1 dB : jusqu’à 1,47 à 16,87 GHz selon la référence
- Bande à 3 dB : jusqu’à 2,04 à 18,53 GHz selon la référence
- Réjection à −30 dBc : jusqu’à 2,44 à 21,05 GHz selon la référence
- Impédance : 50 Ω
- Boîtier : CMS
- Dimensions : 4 × 4 mm
Applications typiques :
- Chaînes RF et micro-ondes
- Suppression d’harmoniques en sortie d’amplificateurs ou de mélangeurs
- Protection des étages sensibles (ADC, récepteurs, instruments)
- Instrumentation RF
- Systèmes de communication, radar et SATCOM
Pourquoi choisir la famille MFLP :
La famille MFLP permet de sélectionner précisément une fréquence de coupure passe-bas tout en garantissant une réjection hors bande élevée dans un format CMS très compact. Elle constitue une solution adaptée aux architectures RF modernes recherchant un compromis optimal entre performances fréquentielles, intégration et répétabilité.
Spécifications et modèles disponibles :
Famille MFLP – Boîtier PSM 4 × 4 mm (0 à 21 GHz)
| Part Number | F1dB High [GHz] | F3dB High [GHz] | F30dBc High [GHz] | Size |
|---|
| MFLP-00007PSM |
1.47 |
2.04 |
2.44 |
4 × 4 mm |
| MFLP-00008PSM |
2.36 |
3.18 |
3.86 |
4 × 4 mm |
| MFLP-00009PSM |
3.12 |
4.21 |
5.16 |
4 × 4 mm |
| MFLP-00001PSM |
5.2 |
6.21 |
7.02 |
4 × 4 mm |
| MFLP-00002PSM |
8.35 |
9.42 |
11.01 |
4 × 4 mm |
| MFLP-00003PSM |
10.14 |
12.26 |
14.63 |
4 × 4 mm |
| MFLP-00004PSM |
13.23 |
15.43 |
18.52 |
4 × 4 mm |
| MFLP-00005PSM |
16.87 |
18.53 |
21.05 |
4 × 4 mm |
Famille MFLP – Boîtier GSM2 4.25 × 4.00 mm (jusqu’à 5.45 GHz)
| Part Number | F1dB High [GHz] | F3dB High [GHz] | F30dBc High [GHz] | Size |
|---|
| MFLP-00042GSM2 |
0.42 |
0.69 |
0.81 |
4.25 x 4.00 mm |
| MFLP-00043GSM2 |
1.34 |
1.49 |
1.69 |
4.25 x 4.00 mm |
| MFLP-00044GSM2 |
2.61 |
2.96 |
3.33 |
4.25 x 4.00 mm |
| MFLP-00046GSM2 |
2.01 |
2.29 |
2.53 |
4.25 x 4.00 mm |
| MFLP-00045GSM2 |
4.39 |
4.92 |
5.45 |
4.25 x 4.00 mm |
Famille MFLP – Boîtier CSP1 1.50 × 1.50 mm (jusqu’à 35.55 GHz)
| Part Number | F1dB High [GHz] | F3dB High [GHz] | F30dBc High [GHz] | Size |
|---|
| MFLP-00022CSP1 |
1.65 |
2.09 |
2.53 |
1.50 x 1.50 mm |
| MFLP-00023CSP1 |
2.01 |
2.57 |
3.13 |
1.50 x 1.50 mm |
| MFLP-00024CSP1 |
3.61 |
4.45 |
5.21 |
1.50 x 1.50 mm |
| MFLP-00025CSP1 |
3.69 |
4.77 |
5.49 |
1.50 x 1.50 mm |
| MFLP-00026CSP1 |
5.21 |
6.37 |
7.26 |
1.50 x 1.50 mm |
| MFLP-00028CSP1 |
8.54 |
10.74 |
12.10 |
1.50 x 1.50 mm |
| MFLP-00029CSP1 |
10.26 |
12.90 |
14.66 |
1.50 x 1.50 mm |
| MFLP-00030CSP1 |
10.42 |
14.70 |
17.10 |
1.50 x 1.50 mm |
| MFLP-00031CSP1 |
13.50 |
16.06 |
17.66 |
1.50 x 1.50 mm |
| MFLP-00032CSP1 |
14.70 |
16.78 |
18.54 |
1.50 x 1.50 mm |
| MFLP-00033CSP1 |
17.22 |
18.98 |
20.91 |
1.50 x 1.50 mm |
| MFLP-00034CSP1 |
17.71 |
20.26 |
22.14 |
1.50 x 1.50 mm |
| MFLP-00035CSP1 |
20.19 |
23.21 |
25.83 |
1.50 x 1.50 mm |
| MFLP-00036CSP1 |
21.60 |
24.96 |
27.57 |
1.50 x 1.50 mm |
| MFLP-00037CSP1 |
23.28 |
26.77 |
28.91 |
1.50 x 1.50 mm |
| MFLP-00038CSP1 |
25.76 |
28.78 |
31.12 |
1.50 x 1.50 mm |
| MFLP-00039CSP1 |
27.44 |
30.45 |
32.94 |
1.50 x 1.50 mm |
| MFLP-00040CSP1 |
29.45 |
32.73 |
35.55 |
1.50 x 1.50 mm |
Famille MFLP – Boîtier BH 30.1 × 9.5 mm (applications large bande)
| Part Number | F1dB High [GHz] | F3dB High [GHz] | F30dBc High [GHz] | Size |
|---|
| MFLP-00002BH |
6.44 |
9.34 |
11.21 |
30.1 x 9.5 mm |
| MFLP-00005BH |
14.27 |
18.12 |
20.90 |
30.1 x 9.5 mm |
