Description

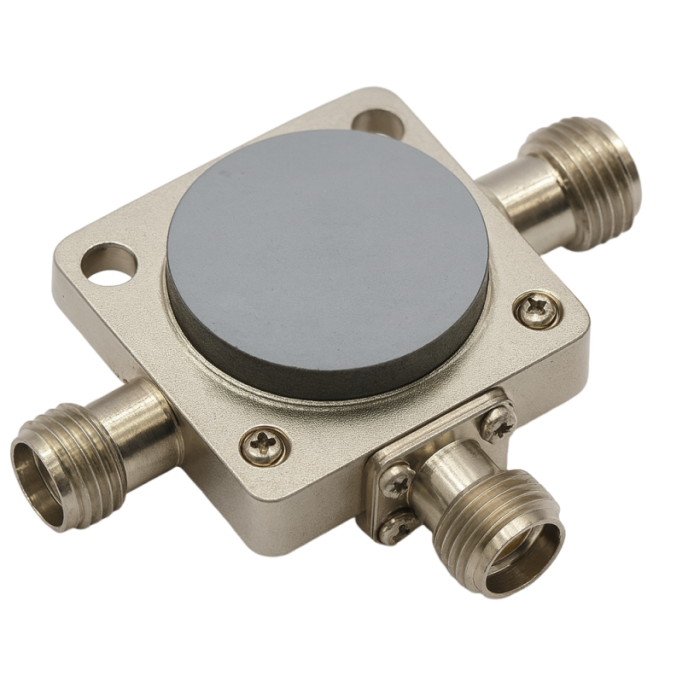

Les isolateurs RF 2 ports assurent une transmission unidirectionnelle du signal micro-ondes afin de protéger les émetteurs/récepteurs des énergie réfléchies. Intégrables en version SMD ou drop-in, ils stabilisent la chaîne RF en bloquant les retours, en réduisant le bruit et en améliorant la linéarité globale des systèmes 5G/LTE, PMR, radar et Satcom.
Avantages :
- Unidirectionnalité maîtrisée : isolation typique 20 à 23 dB selon bande.
- Faibles pertes d’insertion : jusqu’à 0,3–0,5 dB max (bande dépendante).
- VSWR faible (≤1,2–1,3) pour limiter les ondes stationnaires et protéger l’étage PA.
- Formats multiples : SMD et drop-in pour intégration carte ou montage mécanique.
- Puissance jusqu’à 100 W FWD (30 W REV) sur de nombreuses références.
- Personnalisations : choix de connecteurs (SMA/N/F…), 50/75 Ω, bande et gabarit.
Caractéristiques principales :
- Plages de fréquences : de 824 MHz à 3,8 GHz (autres bandes sur demande).
- Insertion Loss (IL) : 0,3 à 0,5 dB max selon modèle.
- Isolation : ≥18 à ≥23 dB suivant bandes.
- VSWR : ≤1,20 à ≤1,30.
- Puissance FWD/REV : typ. 100/30 W.
- Options : Atténuateur/Isolateur/Coupleur/Circulateur, 50/75 Ω, connecteurs SMA, F, N…
Applications typiques :
- Antennes & répéteurs 5G/LTE/PMR : protection des PAs contre les ROS et désadaptations.
- Satcom / Radar : stabilisation de boucle et réduction du bruit réfléchi.
- Bancs de test et instrumentation RF : fiabilisation des mesures de puissance et de linéarité.
Pourquoi choisir la série d’isolateurs RF ?
Parce qu’elle offre un compromis optimal pertes / isolation / VSWR dans des formats SMD et drop-in faciles à intégrer, avec des puissances jusqu’à 100 W et des bandeaux de fréquences couvrant la majorité des applications mobiles, industrielles et défense.
Spécifications et modèles disponibles :
| Model Number | Freq. Range (MHz) | Insertion Loss Max (dB) | Isolation Min (dB) | VSWR Max | Power (W) FWD/REV |
|---|
| TSDI30-824T849 |
824–849 |
0.4 |
20 |
1.25 |
100/30 |
| TSDI30-925T960 |
925–960 |
0.4 |
20 |
1.25 |
100/30 |
| TSDI30-1070T1210 |
1070–1210 |
0.5 |
18 |
1.3 |
100/30 |
| TSDI30-1200T1400 |
1200–1400 |
0.5 |
20 |
1.25 |
100/30 |
| TSDI30-1250T1450 |
1250–1450 |
0.5 |
20 |
1.25 |
100/30 |
| TSDI30-1450T1550 |
1450–1550 |
0.3 |
23 |
1.2 |
100/30 |
| TSDI30-1500T1700 |
1500–1700 |
0.3 |
23 |
1.25 |
100/30 |
| TSDI30-1710T1880 |
1710–1885 |
0.3 |
23 |
1.2 |
100/30 |
| TSDI30-1805T1880 |
1805–1880 |
0.3 |
23 |
1.2 |
100/30 |
| TSDI30-1920T1990 |
1920–1990 |
0.3 |
23 |
1.2 |
100/30 |
| TSDI30-2110T2170 |
2110–2170 |
0.3 |
23 |
1.2 |
100/30 |
| TSDI30-2400T2600 |
2400–2600 |
0.35 |
21 |
1.2 |
100/30 |
| TSDI30-3150T3250 |
3150–3250 |
0.3 |
23 |
1.2 |
100/30 |
| TSDI30-3400T3600 |
3400–3600 |
0.3 |
23 |
1.2 |
100/30 |
| TSDI30-3600T3800 |
3600–3800 |
0.3 |
23 |
1.2 |
100/30 |
